4. Разработка методики контроля
4.1 Определение дозовых характеристик рентгеновских аппаратов
Для разработки методики мы провели ряд экспериментов с рентгеновскими аппаратами, исследовали их характеристики и определили дозовые параметры источников излучения.
1) АРИНА-3. Были произведены измерения дозы (мР) за разное время экспозиции на 1 метре, результаты которых приведены в таблице 4.
Таблица 3
№ |
Время экспозиции, с |
|||
10 |
20 |
30 |
60 |
|
1 |
58 |
166 |
283 |
590 |
2 |
65 |
183 |
300 |
590 |
3 |
43 |
150 |
272 |
610 |
4 |
69 |
153 |
271 |
620 |
5 |
62 |
172 |
277 |
610 |
Ср.значение |
59,4 |
164,8 |
280,6 |
604 |
Рисунок 9- График зависимости дозы от времени экспозиции
2) АРИНА-1. Были произведены измерения дозы (мР) за разное время экспозиции и разное число импульсов на 0,5 метре (таблица 5, 6).
Таблица 5
№ |
Время экспозиции, с |
|||
10 |
20 |
30 |
60 |
|
1 |
17,4 |
91 |
122 |
286 |
2 |
25,1 |
103 |
166 |
360 |
3 |
22 |
104 |
123 |
340 |
4 |
16,4 |
91 |
154 |
350 |
Ср.значение |
20,2 |
97,3 |
141,3 |
334 |

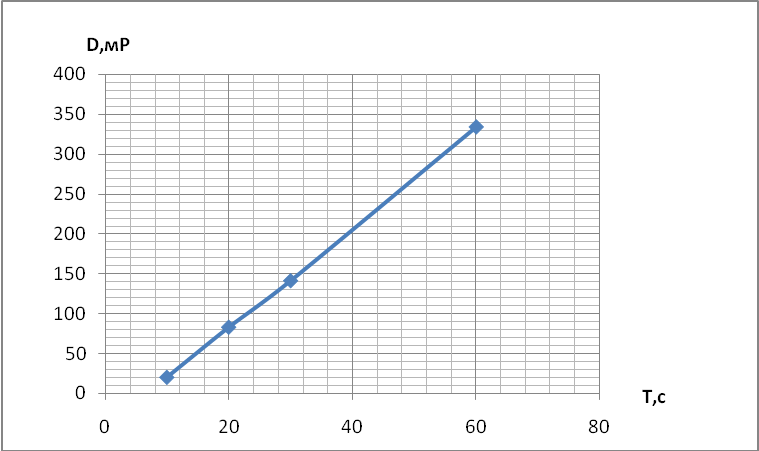

Рисунок 10 - График зависимости дозы от времени экспозиции
Таблица 6
|
N, число импульсов |
||||
|
1000 |
500 |
200 |
150 |
100 |
D, мР |
420 |
168 |
64 |
56 |
43 |
Рисунок 11 - График зависимости дозы от числа импульсов
В результате экспериментов получены линейные зависимости дозы от времени экспозиции и числа импульсов, что соответствует характеристикам данных рентгеновских аппаратов.
3) РАП 160-5. Были произведены измерения дозы (мР) за время экспозиции Т=30с с изменением тока и напряжения на 1 метре (таблица 7).
Таблица 7
Напряжение, кВ |
Ток, мА |
|||
3 |
3,5 |
4 |
4,5 |
|
80 |
39 |
44 |
52 |
59 |
90 |
38 |
44 |
51 |
57 |
100 |
38 |
45 |
53 |
56 |
110 |
38 |
46 |
50 |
57 |
120 |
40 |
46 |
52 |
58 |
130 |
42 |
46 |
52 |
59 |
140 |
42 |
45 |
54 |
|
150 |
43 |
47 |
|
|
160 |
43 |
48 |
|
|

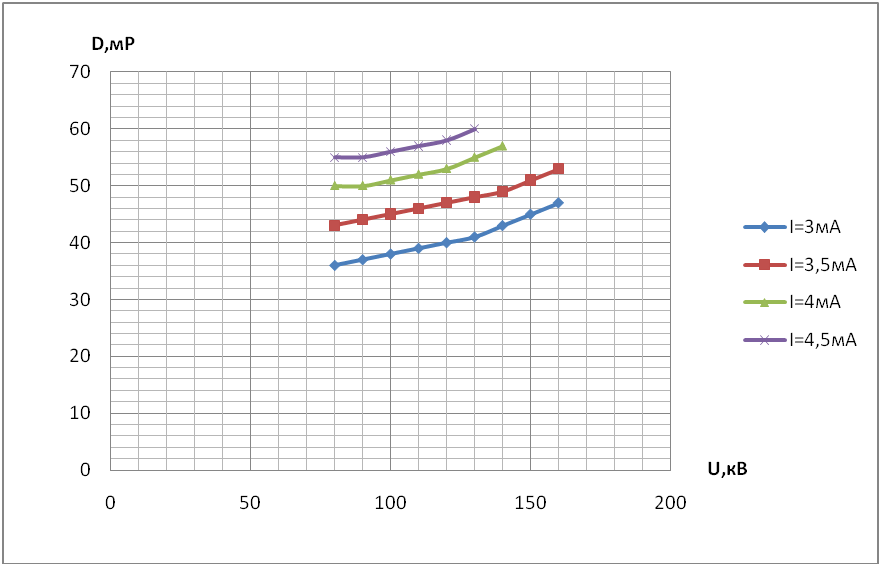

Рисунок 12 - График зависимости дозы от напряжения
Рисунок 13 - График зависимости дозы от тока
В результате экспериментов получены линейные зависимости дозы от тока и квадратичная зависимость дозы от напряжения, что соответствует характеристикам рентгеновского аппарата.
4) Y.XPO на 2 метрах
Были произведены измерения дозы (Р) за разное время экспозиций при постоянных значениях напряжения U=140 кВ и тока I=8,5 мА (таблица 8).
Таблица 8
Т,с |
30 |
60 |
90 |
120 |
D,Р |
4 |
8 |
12 |
16 |
Рисунок 14 - График зависимости дозы от времени экспозиции
Были произведены измерения дозы (Р) при постоянных значениях напряжения U=200 кВ и времени экспозиции Т=30 с, изменяя значения тока (таблица 9).
Таблица 9
I, мА |
D, Р |
1 |
1,79 |
2 |
2,78 |
3 |
4,3 |
4 |
5,4 |
5 |
6,5 |
6 |
10,4 |
Рисунок 15 - График зависимости дозы от тока
Были произведены измерения дозы (Р) при постоянных значениях тока I=4 мА и времени экспозиции Т=10 с при разных значениях напряжения
(таблица 10).
Таблица 10
U, кВ |
D, Р |
80 |
1,03 |
100 |
1,13 |
120 |
1,21 |
140 |
1,33 |
160 |
1,65 |
180 |
1,84 |
200 |
2,22 |
Рисунок 16 - График зависимости дозы от напряжения
В результате проведенных опытов были получены линейные зависимости дозы от тока и квадратичная зависимость дозы от напряжения, что соответствует характеристикам рентгеновского аппарата.
