6. Укажите принцип действия вентильных разрядников и их конструкцию.

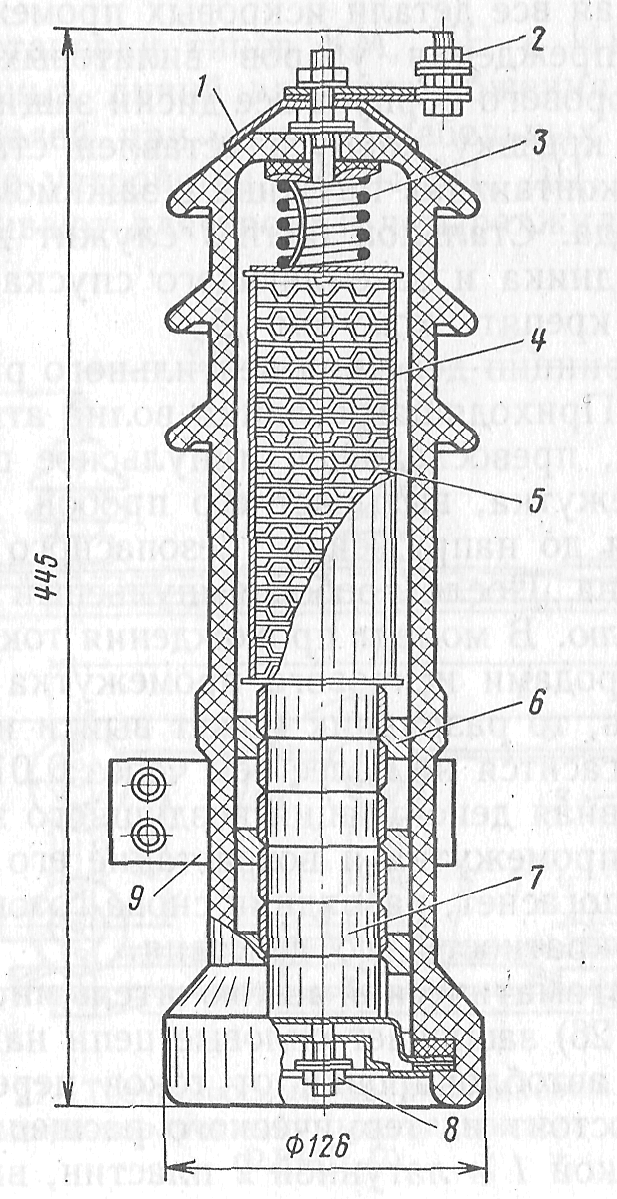

Высоковольтные вентильные разрядники типов РВП-10 или РВО-10 предназначены для защиты питающих пунктов и линей­ных трансформаторов типа ОМ. Основными элементами вентильного разрядника являются искровой промежуток и рабочее сопротивление. В высоковольтных вентильных разрядниках типа РВП-10 или РВО-10 рабочее сопротивление выполняют из полупроводникового материа­ла — вилита, обладающего нелинейной зависимостью между током и напряжением. С увеличением напряжения его сопротивление резко падает, а с уменьшением напряжения — резко возрастает. Разрядник типа РВП-10 состоит из одиннадцати искровых про­межутков 5, размещенных в бакелитовом цилиндре 4, и шести вилитовых дисков 7. Контакт между дисками осуществляется через их металлизированные торцовые поверхности. Боковые поверхности вилитовых дисков покрыты изолирующим керамическим слоем. Ком­плект искровых промежутков и блок вилитовых дисков помещены в фарфоровый герметический корпус.

В верхней части корпуса находится спиральная пружина 3, сжи­мающая все детали искровых промежутков и вилитовых дисков. Для предупреждения ударов вилитовых дисков о внутреннюю стенку фарфорового корпуса все диски защищены фиксирующими шайбами 6. В крышку корпуса вставлен стальной болт, на котором укреп­лена контактная пружина с зажимом 2 для присоединения линейного провода. Стальной болт 8 служит для укрепления нижней крышки разрядника и заземляющего спуска заземлителя. К опорам разряд­ник крепят хомутом 9. Принцип действия вентильного разрядника заключается в следую­щем. Приходящая с линии волна атмосферного напряжения с ампли­тудой, превосходящей импульсное пробивное напряжение искрового промежутка, вызывает его пробой. При этом амплитуда волны сре­зается до напряжения безопасного для изоляции защищаемого уст­ройства. После пробоя импульсный ток молнии отводится с провода в землю. В момент прохождения тока молнии через разрядник между электродами искрового промежутка возникает дуга. Если ее не по­гасить, то разрядник может выйти из строя. В искровом промежутке дуга гасится не более чем через 0,01 с. За это время происходит ин­тенсивная деионизация воздушного

зазора между электродами искро­вого промежутка и возрастание его электрической прочности. Когда дуга погаснет, разрядник снова готов к действию. Этим и объясняется многократность его действия.

7. Укажите принцип действия трансформаторов типов ом и зном и их констукцию

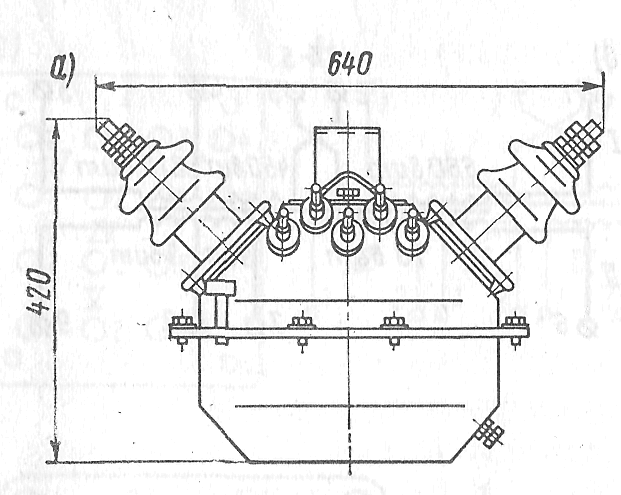

Линейный трансформатор типа ОМ, (однофазный с масляным охлаждением) служит для пониже­ния напряжения высоковольтной линии автоблокировки с 6 или 10 кВ до 230 или 115 В. Он предназначен для наружной установки в пунктах питания устройств железнодорожной автоматики.

Т рансформаторы ОМ изготавливают мощностью 0,63 и 1,25 Транс­форматоры представляют собой герметичную конструкцию. Они имеют пробивные предохранители на напряжение 700—800 В. Номиналь­ная частота питающей сети 50 Гц. Трансформаторы изготавливают с обмоткой низшего напряжения 230 или 115 В. Вторичная обмотка трансформатора ОМ секционирована и имеет пять

выводов: а₁ а₂, х₁ х₂, х₃, которые позволяют получить номи­нальное напряжение на низкой стороне при напряжениях в высоко­вольтной линии от —15% до +5% номинального высокого напря­жения.

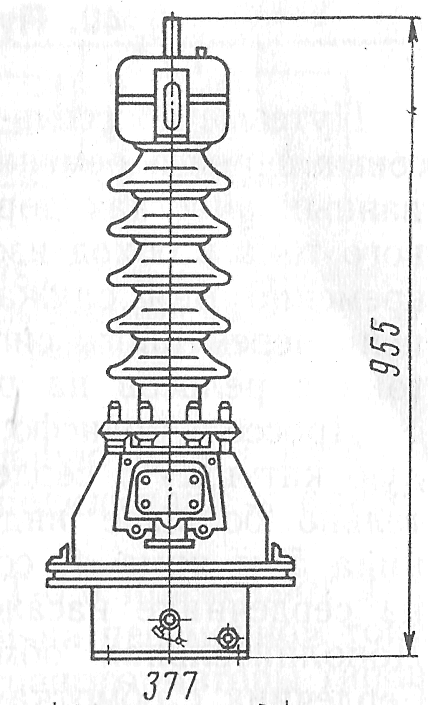

Н а участках железных дорог, электрифици­рованных на переменном токе промышленной частоты, для питания сигнальных установок и линейных потребителей применяют комплектные трансформаторные однофазные подстанции (КТПО) с двумя трансформаторами типа ЗНОМ-35-65У1 (заземляемый транс­форматор напряжения однофазный, естествен­ная циркуляция воздуха и масла, климатичес­кое исполнение У, категория размещения I). Трансформатор ЗНОМ-35-65У1 имеет три обмот­ки: одну первичную и две вторичных — основ­ную и дополнительную. Напряжение первичной обмотки 27,5 кВ, основной вторичной—100 В, дополнительной вторичной — 127 В; предель­ная мощность трансформатора 1000 ВА.
