Конструирование отливок с учетом их прочности
При сложных и крупных стальных отливках следует изучить также возможность изготовления изделия комбинированным способом – сваркой нескольких простых отливок или сваркой литых частей с частями, изготовленными из стального листа или профильного проката. Опока, например.
Следует взвесить возможность соединения нескольких отливок в одну. Достоинства этого:
·уменьшение веса изделия
·сокращение объема механической обработки
·упрощение сборки
·уменьшение числа предметов оборудования
·легкость изготовления нескольких небольших простых отливок вместо одной крупной и сложной
·снижение брака
·облегчение механической обработки малыми станками
·возможность типизации отливок.

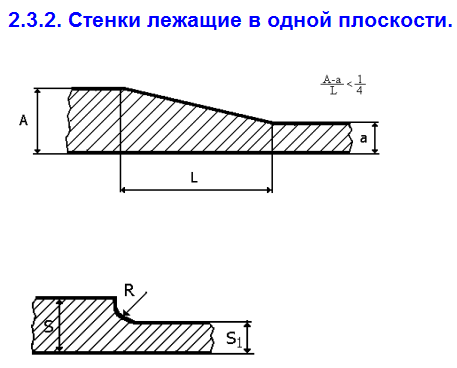

В основу проектирования отливок следует положить соблюдение возможной равномерности толщины стенки, избегая местных утолщений. Переходы между толстыми и тонкими сечениями должны быть плавными. Закругления должны быть выполнены с соответственно большими радиусами.
В отливках со
стенками разной толщины, с резкими и
неправильно выполненными переходами
сечений разной величины и с большими
местными скоплениями металла возникают
большие внутренние напряжения,
приводящие трещинам и короблению. В
массивных сечениях стенок могут быть
усадочные раковины и пористость.
2.5 Крестообразное сопряжение четырех стенок.
Такое сопряжение
нерационально, так как увеличивает
массу металла, способствует концентрации
тепла, замедляет охлаждение.
При конструировании литых деталей для увеличения их общей жесткости и прочности, усиления особо нагруженных мест или выступающих частей, а иногда по технологическим соображениям рекомендуется предусматривать ребра жесткости. Ребра жесткости позволяют уменьшить сечения отдельных элементов, снизить внутренние напряжения стенок различной толщины, а также способствуют предотвращению коробления или брака по трещинам.
В зависимости от назначения ребра жесткости подразделяются:
1)усиливающие (увеличивающие прочность, уменьшают напряжения);
2)разводящие (воспринимают сосредоточенные нагрузки и переносят их рассредоточено на тонкие стенки отливки);
3)ребра жесткости (усиливают жескость слабых элементов отливки);
4)ребра конструктивные (охлаждающие, направляющие и т.д.);
5)ребра технологические (усадочные, ребра предохраняющие отливку от деформации при охлаждении - удаляемые);
Направление ребер жесткости должно быть перпендикулярны к направлению линий максимальных напряжений в отливке.

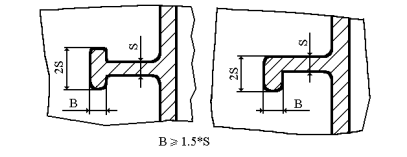

Б
обышки,
платики, приливы и пальцы.

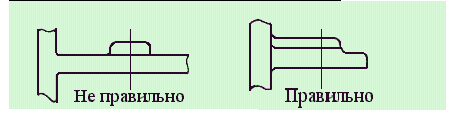

Желательно конструировать отливку с минимальным количеством бобышек, приливов и платиков, т.к. образуя узлы сосредоточение металла, они часто являются причиной возникновения усадочных раковин и рыхлот.

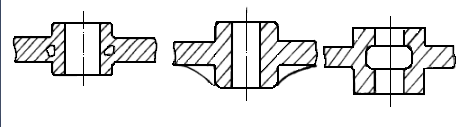

Втулки и фланцы.
При неправильном конструировании втулок с фланцами, особенно из сплавов с большой объемной усадкой, в местах скопления металла очень часто после затвердевания в отливке образуются усадочные рыхлоты и раковины. Поэтому при конструировании подобных элементов литых деталей следует выравнивать сечения за счет введения ребра жесткости или вводить кольцевые канавки.
О
тверстия
- окна.

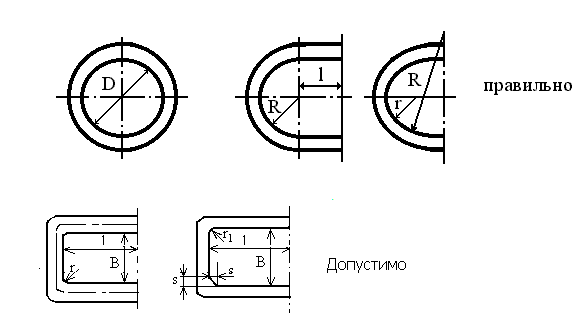

В стенках литых деталей для снижения усадочных напряжений следует предусматривать конструктивные отверстия - окна овальной или круглой формы. Конструктивные отверстия особенно необходимы в литых деталях со стенками значительной протяженности.
Н
аибольший
размер окна овальной формы должен
совпадать с направлением действия
внутренних сил.
