3.3. Классификация телефонных станций

Телефонная станция представляет собой комплекс устройств, которые обеспечивают временные (существуют между абонентами только на время разговора) соединения между абонентскими телефонными аппаратами.

Телефонные станции можно классифицировать по следующим признакам:

1) по области применения  местные и междугородные. Местные телефонные станции обеспечивают соединения между телефонными аппаратами, располагаемыми в пределах территории населенного пункта, железнодорожного узла, станции, а междугородными  между абонентами, удаленными друг от друга на большие расстояния (в разных городах);

2) по типу применяемых искателей и соединителей (рис. 3.4):

• электромеханические, в которых применяются электромеханические искатели и соединители;

• квазиэлектронные, в которых соединители построены на герконовых реле, а управляющие устройства  на электронных элементах; электронные, в которых соединители и управляющие устройства построены на электронных элементах;

3) По методу управления процессом соединения:

• непосредственное управление искателями (декадно-шаговые АТС);

• косвенное управление искателями (координатные, квазиэлектронные, электронные).

АТС с непосредственным управлением искателями характеризуется тем, что импульсы набора номера, посылаемые абонентом, воздействуют на управляющее устройство искателя (рис. 3.5), которое непосредственно управляет движением щеток по контактному полю.

Благодаря этому процесс коммутации осуществляется одновременно с набором номера. Непосредственное управление искателями применяется в АТС декадно-шаговой системы, где для каждого искателя имеется индивидуальное управляющее устройство, состоящее из релейного комплекта и движущихся электромагнитов.

В АТС с косвенным набором (рис. 3.6) импульсы набора номера сначала воспринимаются специальными устройствами, называемыми регистрами, которые затем передают информацию о принятом номере в управляющее устройство УУ, а последнее управляет работой соединителя. Таким образом, при косвенном управлении процессы приема информации о номере вызываемого абонента и установления соединителя разделены во времени. Для ускорения процесса соединения обмен информацией между регистром и управляющим устройством осуществляется быстродействующим кодом.

Контрольные вопросы

1. Как классифицируются телефонные аппараты?

2. Что означает переменная схема подключения разговорных приборов?

3. Из каких блоков состоит телефонный аппарат?

4. Как осуществляется тональный набор?

5. Как классифицируются телефонные станции?

6. Что означает непосредственное управление искателями?

7. Что означает косвенное управление соединителями?

Рекомендуемый библиографический список: [1–4]

4. Принципы построения автоматических телефонных станций

4.1. Автоматические телефонные станции декадно-шаговой системы

Для построения АТС декадно-шаговой системы применяют следующие ступени искания: предварительного искания (ПИ), группового искания (ГИ) и линейного искания (ЛИ) (рис. 4.1). В качестве Пи применяются шаговые искатели типа ШИ-11, а в качестве ГИ и ЛИ  декадно-шаговые искатели типа ДШИ-100.

Ступень ПИ вводится для уменьшения стоимости АТС. С помощью ПИ значительно уменьшается количество ГИ. Если не иметь ПИ, то линия каж­дого абонента должна подключаться непосредственно к ГИ и их количество должно быть равным числу абонентов. При использовании ПИ каждый абонент может занять любой из 10 ГИ, включенных в контактное поле ПИ. Ступень ГИ делается для увеличения емкости АТС, а ступень ЛИ обеспечивает соединение с линиями вызываемых абонентов, включенных в контактные поля искателей. Абонентские линии разбиваются на группы по 100 линий в каждой группе. Все абонентские линии включаются в ПИ и в поле ЛИ. Каждую сотенную абонентскую линию обслуживают 10 ГИ.

О

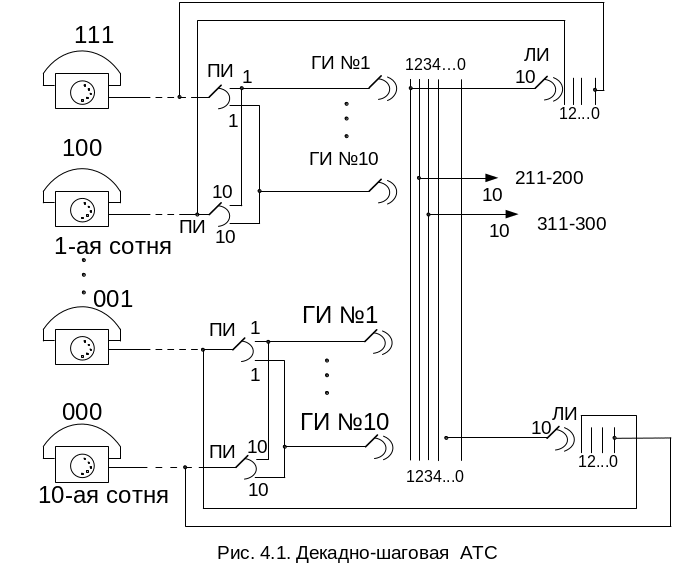

Рис. 4.1. Декадно-шаговая АТС

дноименные контакты декад ГИ запараллеливаются и образуют 10 пучков выходов к линейным искателям. При этом ЛИ включены в выходы Ги так, что первые цифры номеров линий абонентов, включенных в ЛИ, соответствуют номерам декад ГИ.
