7.2. Система тонального избирательного вызова
Сигнал избирательного вызова (вызывная комбинация) представляет собой сочетание двух посылок тональной частоты, поступающих в линию последовательно друг за другом (рис. 7.4). Продолжительность первого импульса 0,8 с, а второго –1,6 с.
Для
передачи избирательного вызова
используется семь тональных частот,
приведенных в табл. 7.1. Значения частот
выбраны так, чтобы их третьи гармоники
не совпадали с какой-либо вызывной
частотой. При этом можно организовать
42 комбинации.
Таблица 7.1
Значения вызывных частот
Номер |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Значение, Гц |
316 |
430 |
585 |
795 |
1080 |
1470 |
2000 |
Комбинации частот 2-1, 1-2, 2-3, 3-4, 4-5, 5-6, 6-7 используются для посылки групповых вызовов, комбинация 2-4 – для дистанционного соединения и разъединения двух смежных диспетчерских кругов, а остальные комбинации для индивидуальных вызовов. Циркулярный вызывной сигнал состоит из восьми импульсов вызывных частот, посылаемых в последовательности 2-1-2-3-4-5-6-7. Каждая пара соседних импульсов циркулярного вызова представляет собой одну из групповых комбинаций. Вызывные комбинации приведены в табл. 7.2. В состав аппаратуры распорядительного пункта входят переговорное устройство, кнопочный пульт и датчик тонального избирательного вызова (ДТИВ).
Таблица 7.2
Вызывные комбинации
1 |
|
21 |
31 |
41 |
51 |
61 |
71 |
2 |
12 |
|
32 |
42 |
52 |
62 |
72 |
3 |
13 |
23 |
|
43 |
53 |
63 |
73 |
4 |
14 |
24 |
34 |
|
54 |
64 |
74 |
5 |
15 |
25 |
35 |
45 |
|
65 |
75 |
6 |
16 |
26 |
36 |
46 |
56 |
|
76 |
7 |
17 |
27 |
37 |
47 |
57 |
67 |
|
Аппаратура промежуточного пункта содержит телефонный аппарат, усилитель передачи, усилитель приема и приемник тонального избирательного вызова (ПТИВ).

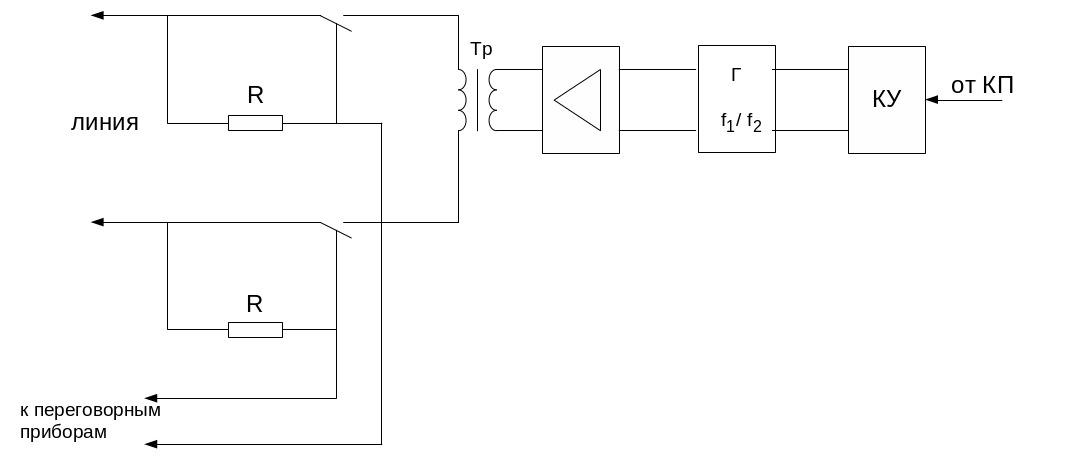

Рассмотрим схему датчика тонального избирательного вызова (рис. 7.5).
В состав ДТИВ входят: генератор вызывных частот (Г), усилитель вызывных частот, кодирующее устройство (КУ) для формирования посылки нужной комбинации частот. Кнопочный пульт КП содержит 40 вызывных кнопок, причем кнопка Кн40 служит для посылки циркулярного вызова. Генератор вызывных частот позволяет получить семь фиксированных частот.
Рис.
7.5. Схема датчика тонального избирательного
вызова: Г – многочастотный генератор;
КУ – кодирующее устройство; КП –
кнопочный пульт

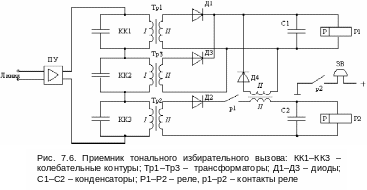

Рассмотрим схему приемника тонального избирательного вызова (рис. 7.6).
В состав приемника избирательного вызова входят: предварительный усилитель (ПУ), колебательные контуры КК1, КК2, КК3, настроенные на определенные вызывные частоты (КК1– на частоту первого импульса индивидуальной комбинации, КК2 – на частоту второго импульса индивидуальной и групповой комбинации, КК3 – на частоту первого импульса групповой комбинации).
Рассмотрим работу приемника при приеме индивидуальной вызывной комбинации.
Вызывной сигнал с линии поступает в предварительный усилитель ПУ. Если первый импульс вызывной комбинации совпадает с резонансной частотой контура КК1, то в нем появляется ток резонансной частоты. В обмотке II трансформатора Тр1 возникает переменное напряжение, которое выпрямляется диодом Д1, сглаживается конденсатором С1 и подается на обмотку реле Р1. Оно срабатывает (замыкается контакт реле Р1) и подготавливает цепь приема второго импульса.
Если вслед за первым в приемник поступает второй импульс вызывной комбинации, частота которого равна резонансной частоте контура КК3, то в цепи обмотки II Тр2 срабатывает реле Р2 и замыкает цепь питания звонка.
Для того чтобы реле Р1 осталось в работе до конца посылки вызывной комбинации, в схему введена цепь блокировки, которая включает в себя трансформатор Тр4 и диод Д4. Во время приема второго вызывного импульса проходящий через диод Д2 пульсирующий ток создает в обмотке II трансформатора Тр4 переменное напряжение, которое через диод Д4 воздействует на реле Р1, удерживая его в рабочем положении до конца посылки вызывной комбинации.
При приеме групповой вызывной комбинации сначала срабатывает контур КК2, затем – КК3. Схема работает аналогично рассмотренному выше.
Таким образом, вызов будет получен, если импульсы вызывных частот следуют друг за другом без паузы и имеют заданную длительность. Поэтому приемник не сработает от разговорных токов, так как появление последовательности и продолжительности частот, аналогичных вызывным, в разговорном сигнале маловероятно.
