6.3. Системы многоканальной связи

При частотном разделении каналы связи образуются преобразованием спектров сигналов так, чтобы получаемые диапазоны частот этих каналов не совпали.

В процессе модуляции около несущей частоты появляются две боковые полосы частот, каждая из которых полностью несет информацию о сигнале, сохраняя соотношения амплитуд, частот и фаз составляющих сигнала. Изображение спектра несущей частоты и боковых полос частот приведено на рис. 6.5.

Таким образом, для передачи в линию достаточно одной боковой полосы частот.

Принцип частотного разделения приведен на рис. 6.6.

Разговорный сигнал от абонента через дифференциальную систему проходит через фильтр низких частот, который обеспечивает поступление в канал связи полосы частот от 0,3 до 3,4 кГц. В модуляторе (Мод) происходит преобразование разговорной частоты в высокую с помощью несущей частоты, которая в десятки раз больше разговорной, в результате преобразования получается спектр сигнала, приведенный на рис. 6.5. Далее полосовой фильтр пропускает только одну из боковых полос частот. В тракт передается сигнал, объединяющий в себе полосы частот всех каналов. На приемной стороне групповой сигнал с помощью ПФ разъединяет каналы, демодулятор, убирая из полученного сигнала несущую частоту, подает на ФНЧ разговорную составляющую сигнала. Фильтр сглаживает преобразованный сигнал и через ДС подает его абоненту.

Группообразование в системах передачи с ЧРК приведено в табл. 6.1.

Таблица 6.1

Группообразование в системах передачи с ЧРК

Название группы	Количество каналов	Полоса передаваемых частот, кГц
Субпервичная Первичная Вторичная Третичная	3 12 60 300	1224 60108 312552 8122044

Типы систем передачи ЧРК:

1) для ВЛС – В-3-3, В-12-3;

2) для КЛС – К-24, К-60, К-300.

6.4. Системы с временным разделением каналов

При разделении каналов во времени общая линия поочередно, в течение короткого времени, предоставляется для передачи электрических (или оптических) сигналов различных источников информации (рис. 6.7). Чем большее число каналов организуется по линии передачи, тем короче интервалы времени, отводимые для каждого сигнала. В каналах с временным разделением используется импульсно-кодовая модуляция (при ИКМ сигнал проходит три этапа: дискретизацию по времени, квантование по уровню, кодирование).

Разговорный сигнал, пройдя дифференциальную систему и фильтр низких частот, поступает на амплитудно-импульсный модулятор (АИМ), который осуществляет преобразование амплитуды сигнала в импульсные отсчеты, амплитуда отсчета равна амплитуде сигнала в конкретный момент времени (квантование по уровню), частота отсчетов соответствует тактовой частоте f_т (дискретизация по времени). Затем полученные отсчеты поступают в кодер (К), где формируется кодовая комбинация, соответствующая амплитуде отсчета.

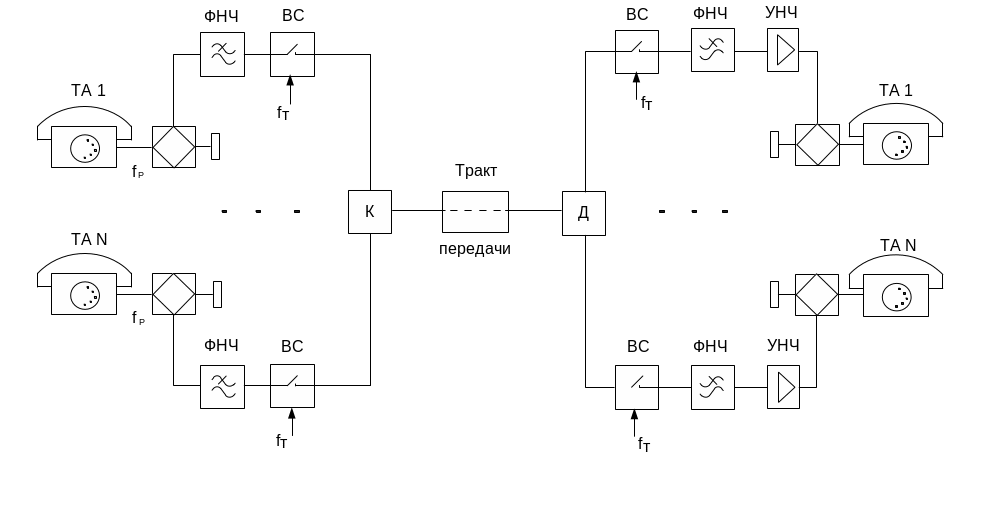

Рис. 6.7. Система передачи с временным разделением каналов:

ТА – телефонный аппарат; ФНЧ – фильтр низкой частоты; ВС – временной селектор; УНЧ – усилитель низкой частоты; К – кодер; Д – декодер

В тракт передачи поступает групповой сигнал, объединяющий в себе все передаваемые каналы, каждый из которых передается в строго отведенные ему промежутки времени. Для обеспечения нормальной работы системы и повышения достоверности передачи в групповой сигнал добавляются синхросигналы.

На приемной стороне декодер преобразует кодовую комбинацию отсчета в импульс с определенной амплитудой, а временной селектор объединяет отсчеты в непрерывный сигнал, ФНЧ отделяет разговорную частоту от побочных продуктов преобразования. Усилитель низкой частоты обеспечивает уровень сигнала, необходимый для качественного приема. Преобразованный таким образом сигнал поступает к абоненту.

Группообразование в ЦСП приведено в табл. 6.2.

Таблица 6.2

Группообразование в ЦСП

Название группы	Число каналов	Скорость передачи, кбит/с
Первичная Вторичная Третичная Четверичная	30 120 480 1920	2 048 8 448 34 368 139 264

Типы ЦСП: ИКМ-30, ИКМ-120, ИКМ-480, ИКМ-1920 – системы передачи по медному кабелю; "Сопка", ОГМ-30, МиниКОМ ДХ-500.ЖТ и др. – системы передачи по оптическому кабелю.
