5.3. Кабельные линии связи
Кабельные линии связи по назначению различают магистральные и местной связи.
В зависимости от способа прокладки они подразделяются на подземные, подводные, воздушные; от конструкции: симметричные (рис. 5.1, а), коаксиальные (рис. 5.1, б).
В
симметричных кабелях двухпроводная
цепь состоит из двух одинаковых жил.
В коаксиальных кабелях такую цепь образуют полая цилиндрическая гибкая трубка из медной ленты и сплошной цилиндрический проводник, расположенный в центре этой трубки, из медной или биметаллической проволоки.
Кабель состоит из проводников и изоляции.
Проводники (жилы) изготовляются из медной проволоки для местных сетей d = = 0,4 0,7 мм, для магистральных сетей d = 0,8 1,2 мм.
Токопроводящие жилы кабелей должны обладать хорошей электропроводимостью, гибкостью и достаточной механической прочностью.
Изоляцию жил кабеля различают:
трубчатую (накладывается в виде спиральной трубки рис. 5.2, а);
кордельную (жила обвивается спиралью из корделя (жгута, рис. 5.2, б);
сплошную (рис. 5.2, в).
Кабели многоканальной связи с полиэтиленовой и полистирольной изоляцией жил отличаются от кабелей с кордельно-бумажной изоляцией, тем что двухпроводные цепи этих кабелей имеют меньшую электрическую емкость и меньшие потери в диэлектрике, не зависящие от частоты тока, передаваемого по этим цепям. Эти преимущества делают выгодным применение таких кабелей при передаче по кабельным цепям токов высокой частоты в полосе до 252 кГц и более.
Отдельные изолированные кабельные жилы скручивают в повивы. Различают простую и сложную скрутку жил. В простой кабельной скрутке, применяемой в сигнально-блокировочных кабелях, повивы кабеля состоят из изолированных жил, предварительно скрученных в группы. Существует несколько способов свивания (скручивания) жил кабеля в группы, самым распространенным из которых являются парная скрутка (рис. 5.3, а) и четверочная (звездная) скрутка (рис. 5.3, б).
О
бщую
скрутку кабеля заключают в защитную
герметическую оболочку, предохраняющую
кабель от проникновения в него влаги и
защищающую скрутку кабеля от механических
воздействий, при транспортировке,
прокладке и эксплуатации. В качестве
защитных оболочек применяют оболочки
из алюминия, свинца, гофрированной
стали, а также оболочки из пластмассы
и металлопластмассы. По сравнению с
пластмассовыми оболочками оболочки из
свинца, и особенно из алюминия, защищают
кабельные цепи от внешних электромагнитных
влияний, т. е. являются экранами. Общий
вид кабеля приведен на рис. 5.4.

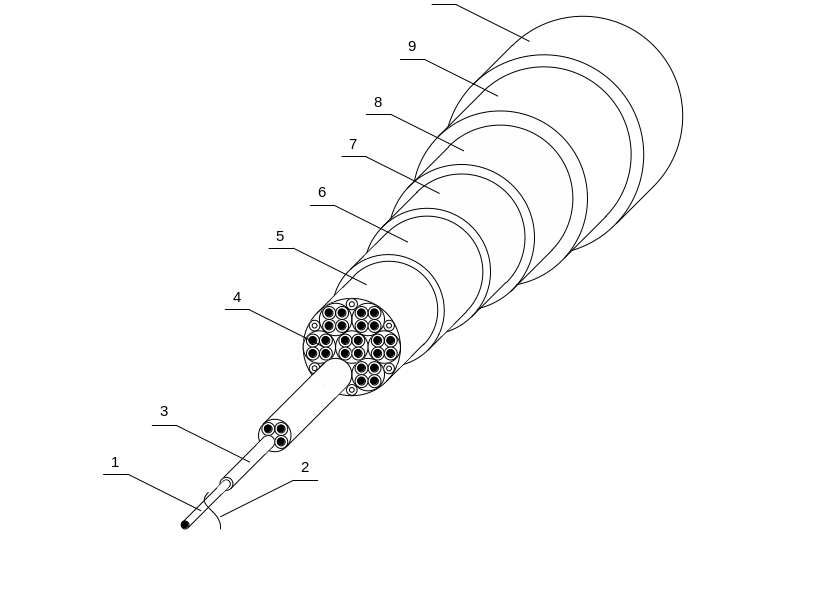

Рис.
5.4. Конструкция магистрального кабеля:
1
–
медная жила; 2
– кордель;
3
– изоляция; 4
– четверка; 5
– сигнальная жила; 6
– поясная изоляция;
7 –
алюминиевая оболочка; 8
– полихлорвиниловая лента и подушка
под броней; 9
– броня из двух стальных лент; 10
– наружный покров
Типы кабелей:
магистральной связи
– МКПАБ (в маркировке кабеля буквы обозначают: МК магистральный кабель, П кордельно-трубчатая полиэтиленовая изоляция жил, А с алюминиевой оболочкой, Б бронированный двумя стальными лентами;
– МКБАБ (Б кордельно-бумажная изоляция жил, остальные то же, что в МКПАБ).
Кабели марки МКПАБ изготовляют емкостью 4; 7 и 14 четверок; в него так же входят сигнальные пары и контрольная жила. Сигнальные пары предназначены для передачи сигналов устройств железнодорожной автоматики. Контрольная жила имеет не сплошную, а прерывистую (прореженную) изоляцию. При нарушении герметичности кабеля и проникновении в него влаги, сигнал о повреждении поступает быстрее, что облегчает поиск неисправности;
местной связи ТГ, ТБ, ТБГ, ТК, ТПП. В маркировке кабеля буквы обозначают: Т телефонный, Г в свинцовой оболочке, Б в свинцовой оболочке, бронированный двумя стальными лентами с наружной обмоткой из кабельной пряжи, БГ в свинцовой оболочке, бронированный двумя стальными лентами с наружной обмоткой из вязкого компаунда или лака, К бронированный круглыми стальными оцинкованными проволоками с наружным слоем из кабельной пряжи, ПП с полиэтиленовой изоляцией в полиэтиленовой оболочке.
Кабели марки ТГ и ТПП прокладывают в телефонной канализации и в шахтах, ТБ в земле, ТБГ внутри помещений в каналах и туннелях, ТК в земле и под водой.
