Диаграмма а2

Диаграмма является декомпозицией блока «Разработать сайт-блог». Рабочая группа, получив техническое задание, разрабатывает на его основе структуру сайта-блога, принимая во внимание сроки выполнения проекта, требования заказчика и требования поисковой оптимизации. После этого, выбрав соответствующую структуру, дизайнер и верстальщик работают над дизайном (Adobe Photoshop), параллельно реализуя некоторый функционал сайта с помощью верстки (Dreamweaver). Тестовый файл с готовым дизайном и некоторым функционалом переходит к программисту, который устанавливает систему управления контентом, наиболее подходящей под структуру, тематику и будущее администрирование сайта-блога. Далее сайт с реализованным функционалом переходит к контент-менеджеру, который заменяет  временное наполнение макета страницы для имитации её законченного вида на информацию, тексты и изображения, предоставленные заказчиком. Заполненный контентом сайт передается тестировщику, который проводит тесты сайта на кроссбраузерность, доступность, масштабируемость.

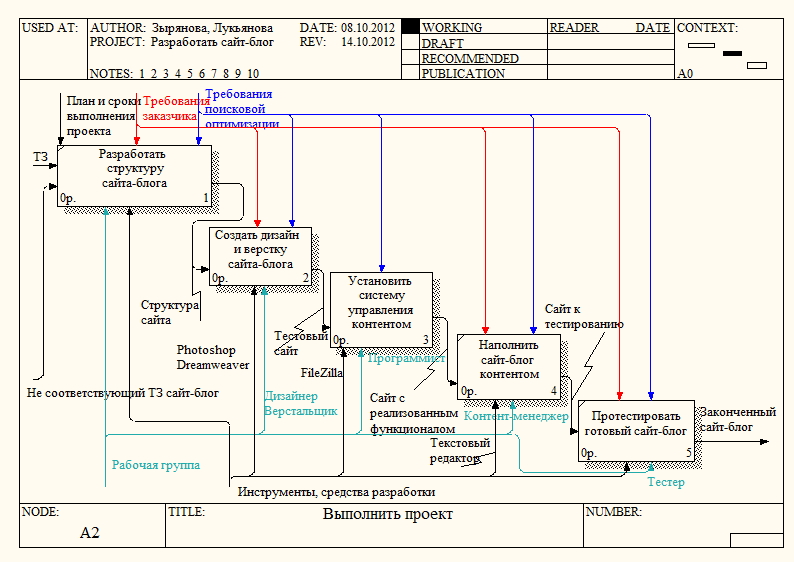

Рисунок 3.2 - Диаграмма А2. Выполнить проект.

Декомпозиция в данном случае возможна только для блоков «Создать дизайн и верстку сайта-блога» и «Установить систему управления контентом», потому что остальные блоки достаточно детализированы.

Диаграмма а22

Декомпозирую блок «Создать дизайн и верстку», получаем четыре функции, расположенные в порядке иерархии один за другим. После того, как разработана структура сайта-блога, дизайнер рисует на бумаге несколько скетчей будущего сайта-блога, основываясь на требованиях заказчика к оформлению. Зарисовка сайта воплощается в шаблон совместно верстальщиком и дизайнером в Adobe Photoshop, Dreamweaver, после чего прототип проходит UX/UIтестирование, в ходе которого выясняется, как сайт будет взаимодействовать с пользователем, не произошло ли «расползание» функционала. Протестированный прототип сайта проходит заключительную верстку в Dreamweaver, где реализуется некоторый функционал, и переходит в тестовый сайт, который отправляется к программисту.

Дальнейшая декомпозиция всех блоков в этой диаграмме невозможна, потому что необходимо изменить точку зрения руководителя проекта на точку зрения дизайнера или верстальщика, чтобы детализировать блоки.

Рисунок 3.3 - Диаграмма А22. Оздать дизайн и верстку сайта-блога.

Диаграмма а23

Тестовый сайт передается программисту, который с помощью FileZilla перемещает все шаблоны и верстку на сервер, на котором будет размещен сайт, и устанавливает CMS,соответствующий структуре и техническому заданию проекта. Так как CMSможет не предусматривать некоторых функций, необходимых для сайта, программист устанавливает дополнительные плагины и дописывает код, не предусмотренный в системе управления контентом. После работы программиста сайт с полностью реализованным функционалом передается контент-менеджеру.

Дальнейшая декомпозиция блоков в этой диаграмме не имеет смысла потому что придется менять точку зрения, чтобы добиться большей детальности.

Рисунок 3.4 - Диаграмма А23. Установить систему управления контентом.
