Задание 4.

Собрать схему электропривода постоянного тока с транзисторным ключом. Необходимо определить время переходного процесса скорости двигателя при скважности включения транзисторного ключа Duty Cycle. Время разгона или время переходного процесса скорости двигателя равно времени, за которое скорость двигателя достигает 95% от установившегося значения (при отсутствии перерегулирования)

Таблица7-исходные данные

Вариант	Duty Cycle, %
3	35

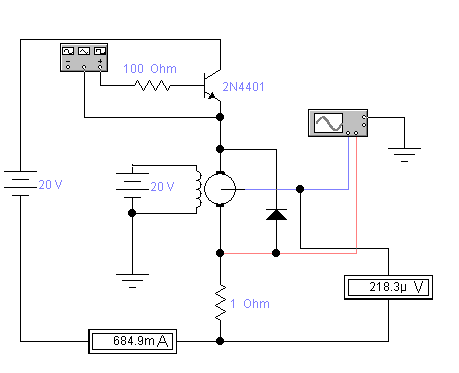

Рисунок17-схема электропривода в EWB

при заданных параметрах функционального генератора

Рисунок18-параметры функционального генератора

На осциллограмме видно, что двигатель разгоняется за 14 периодов

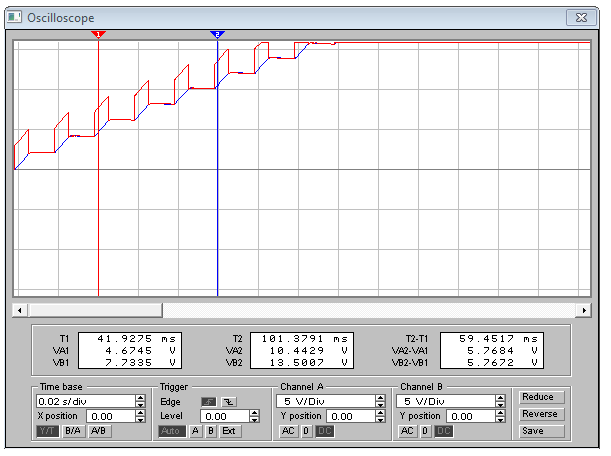

Рисунок19-осциллограмма запуска двигателя

Задание 5.

Для линейной электрической цепи, содержащей источники ЭДС и тока определить токи во всех ветвях и напряжения на всех резисторах

Таблица8-исходные данные

Вариант	E1, B	E2, B	J1, A	R1, Ом	R2, Ом	R3, Ом	R4, Ом	R5, Ом	R6, Ом
3	6	3	1	5	6	5	2	1	3

Рисунок20- Схема, собранная в EWB

Задание 6.

Для однофазного мостового выпрямителя с LC-фильтром низких частот на выходе определить размах пульсаций напряжения на нагрузке. Размах пульсаций определяется как разница между максимальной и минимальной величинами напряжения по показаниям осциллографа. Численные данные для емкости конденсатора фильтра и сопротивления нагрузки.

Таблица9-исходные данные

Вариант	С1, мкФ	R1, кОм
3	1	10

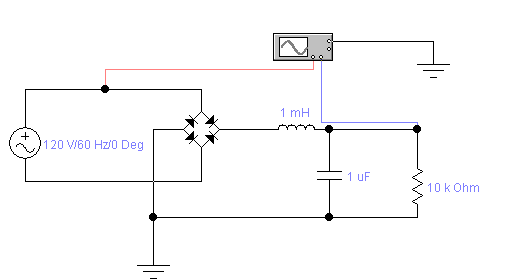

Рисунок21­­-Схема установки, собранной в EWB

Осциллограмма показывает как меняется амплитуда напряжения - сглаживается:

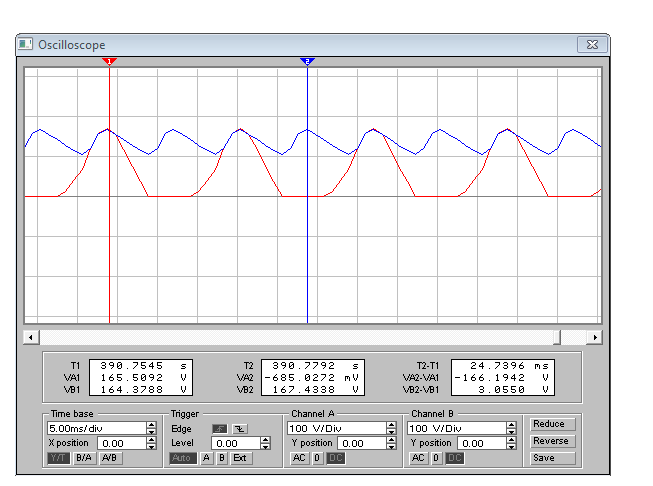

Рисунок22-осцилограмма изменения амплитуды напряжения

Размах пульсаций составляет -166.1942В.

Задание 7.

Для двухзвенного симметричного нагруженного LC-фильтром низких частот определить координаты двух точек резонанса.

Таблица10-Исходные данные

Вариант	С, мкФ
3	7

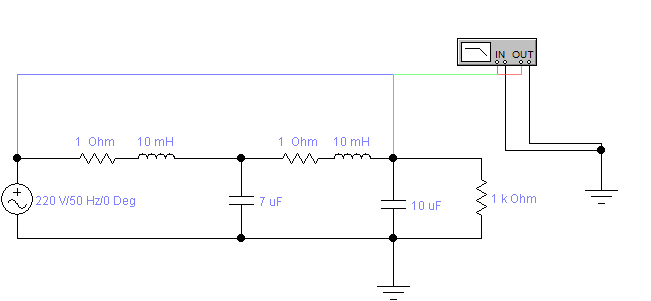

Рисунок23-схема установки собранной в EWB

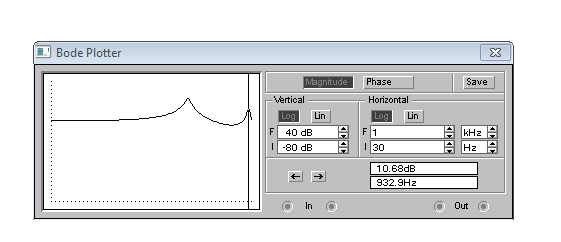

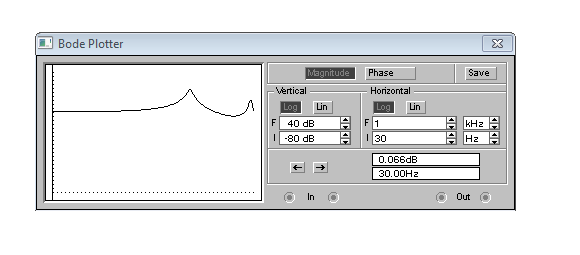

Рисунок24-координаты точек резонанса в окне Bode Plotter-a

Координаты первой точки 0.066Дб 30.00 Гц

Координаты второй точки 10.68Дб 932.9Гц

Выводы по работе:

Получили практические навыки исследования динамики, статики и частотных характеристик электросхем в среде EWB. Научились пользоваться такими приборами как осциллограф, bode plotter.
