Цель работы: получение практических навыков исследования динамики, статики и частотных характеристик электронных схем в программе EWB.

Задание 1.

С применением программы EWB получить прямые ветви вольтамперных характеристик диода и стабилитрона

Таблица 1-Исходные данные

Вариант	Стабилитрон	диод
3	1N4371A	1N4009

Прямые ветви ВАХ диода и стабилитрона снимаются с применением источника тока. Величины тока источника составляют 0, 1, 2, 5, 10, 15 и 20 мА. Заполнить таблицу для ВАХ стабилитрона и ВАХ диода. По данным таблицы построить ВАХ с применением программы «Microsoft Office Excel»

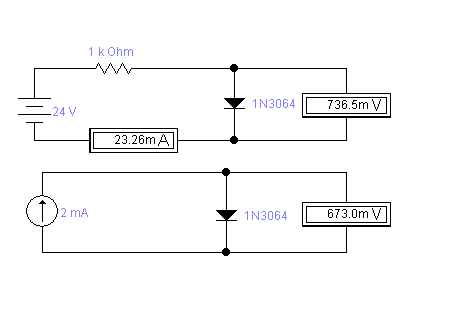

Рисунок1- Схема лабораторной установки в EWB с диодом

Таблица2- ВАХ диода

I, mA	0	1	2	5	10	15	20
U, mV	0	629,4	662	692,9	712,7	723,9	731

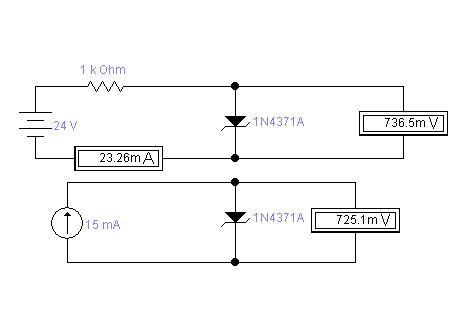

Рисунок2-Схема лабораторной установки в EWB со стабилитроном

Таблица3-ВАХ стабилитрона

U,mV	0	655,1	673,0	696,7	714,7	725,1	732,6
I,mA	0	1	2	5	10	15	20

Рисунок3- ВАХ стабилитрона

Задание 2.

С применением программы EWB получить и в программе Excel построить семейство выходных вольтамперных характеристик биполярного транзистора. Характеристики снимаются при трех значениях тока базы Iб1=5 мА, Iб2=10 мА, Iб3=20 мА.

Таблица4-исходные данные

Вариант	Тип транзистора
3	2N4401

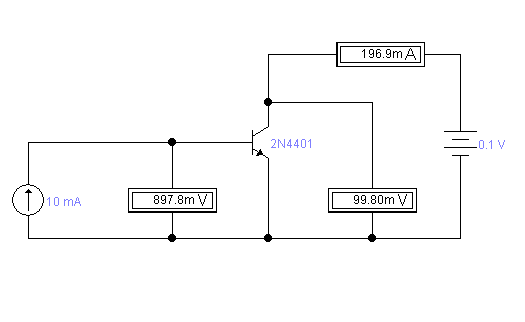

Рисунок4- Схема лабораторной установки в EWB

Таблица5- Выходные ВАХ биполярного транзистора

		Uкз,B
		0,1		0,3		0,5		1		2		3
Iб=5 mA	Iкз,А		153		556.3		2596.9		572.5		2577.5		582.6
Iб=10 mA	Iкз,А		196.9		778		320.6		320.6		866.1		873.7
Iб=20 mA	Iкз,А		239.6		958.2		1.26		1.11		1.02		1.27

Рисунок5- Выходные ВАХ биполярного транзистора
