1.3.3. Ковпак центрифуги(Рис.1.8)

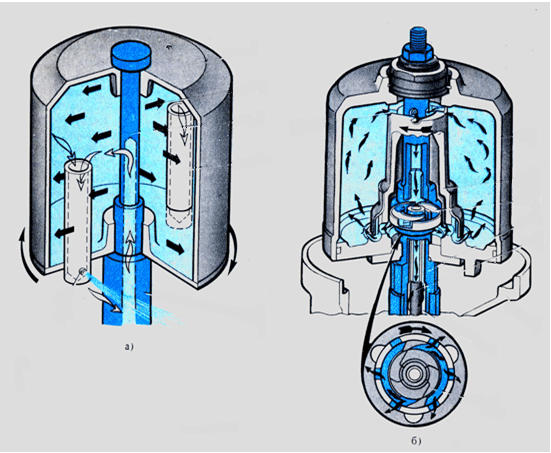

Рис. 1.8 Ковпак центрифуги.
Масляний радіатор, який вмикається у систему мащення паралельно, розміщений перед радіатором системи охолодження і призначений для охолодження масла. Редукційний клапан верхньої секції масляного насоса двигуна ЗИЛ-130 відрегульовано на тиск 0,3 МПа (3 кгс/см2). Якщо тиск підвищується, редукційний клапан перепускає частину масла з нагнітальної порожнини масляного насоса у всмоктувальну. Редукційний клапан нижньої секції відрегульовано на тиск 0Д2МПа (1,2 кгс/см2). Тиск масла в системі мащення контролюється електричним покажчиком, вимірювальний перетворювач якого приєднаний до корпусу відцентрового масляного фільтра. Нормальний тиск масла у прогрітому двигуні ЗИЛ-130 під час роботи на середніх обертах становить 0,25.. 0,30 МПа (2,5...3,0 кгс/см2). У системі мащення, двигуна КамАЗ-740 двосекційний масляний насос установлений усередині картера. В системі є два масляні фільтри — відцентровий і повнопотоковий із змінни¬ми фільтруючими елементами. Масляний насос двигуна ГАЗ-24 закріплюють усередині картера. Він має дві шестірні, а в кришці — редукційний клапан. Масло надходить до насоса через сітчастий маслоприймач, а при забрудненні — крізь щїлтіу між сіткою і корпусом. Масляний насос подає все масло в повнопотоковий фільтр , який складається з корпусу і кришки з вимірювальним перетворювачем, центральної трубки з отворами. У трубці встановлено перепускний клапан, який внаслідок забруднення фільтра пропускає неочищене масло в систему. У системі мащення тиск масла визначається за сигналом покажчика або контрольної лампи. У двигунах ЗМЗ-53 і ГАЗ-24 засвічується контрольна лампа на щитку приладів, якщо тиск становить 0,4...0,7 МПа (0,4...0,7 кгс/см2).
1.4. Вентиляція картера
Вентиляція картера потрібна для видалення парів палива, відпрацьованих газів, що проникають у картер під час роботи двигуна і погіршують якість масла. У двигунах ЗМЗ-53 (рис. 19) і КамАЗ-5320 застосовують відкриту, витяжну систему вентиляції. Свіже повітря надходить у картер через нероз-бірний фільтр 1, розміщений у корпусі кришки маслоналивно-го патрубка. Картерні гази відсмоктуються по витяжній трубці 2, яка через маслоуловлювач приєднана до порожнини кришки блока» Під час руху автомобіля біля нижнього косого зрізу створюється розрідження, внаслідок чого відпрацьовані гази відсмоктуються по трубці в атмосферу. Вентиляція картера двигуна ГАЗ-52-12, ЗИЛ-130 і ГАЗ-24 примусова, з відсмоктуванням картерних газів через вентиляційну трубку у впускний трубопровід. Несправності, які з'являються в системі мащення, призводять до підвищення або зниження тиску масла в системі.
1.5. Технічне обслуговування системи мащення
Висока працездатність системи мащення — одна з головних умов надійності і довговічності двигуна. Працездатний стан характеризується безперервним підведенням до тертьових поверхонь деталей масла, якість і стан якого дозволяє звести до мінімуму зношування деталей і втрати енергії на подолання тертя. Все це забезпечується необхідною кількістю масла, що циркулює в системі, оптимальною його в'язкістю і безвідмовною роботою масляного насоса, масло-очисників і радіатора.
У двигун можна заливати масло, яке рекомендоване заводом. Марку масла зовнішнім оглядом визначити неможливо, вона повинна бути вказана в накладній нафтоскладу і нанесена на тарі.
