3. Охарактеризуйте устройство и работу высокочастотных бесконтактного датчика конца демонстрируемой части

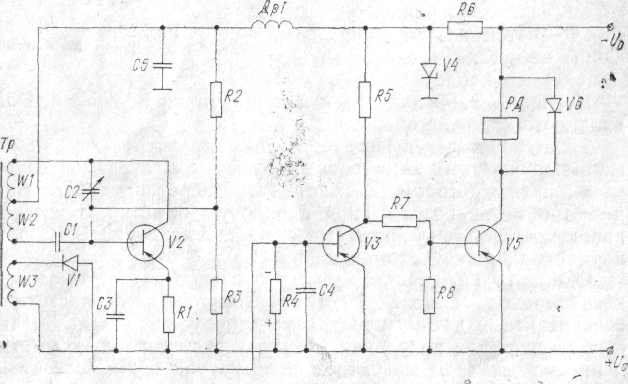

Одним из важнейших элементов в системах автоматического перехода с поста на пост является высокочастотный бесконтактный датчик конца демонстрируемой части. Датчик срабатывает при появлении металлической сигнальной метки в высокочастотном магнитном поле катушки. Он состоит из трех элементов: генератора, детектора и усилителя постоянного тока (рис. 27).

1. Генератор высокочастотных колебаний собран на транзисторе V2 по схеме с индуктивной положительной обратной связью, обеспечиваемой обмотками W1 и W2 Необходимый режим работы, при котором нахождение вблизи чув­ствительного элемента сигнальной метки вызывает срыв генерации, достигается подбором емкости конденсатора С2 При подаче напряжения питания в контур, состоящий из обмоток W1 и W2 и конденсатора С2, возникают незатухающие колебания. Такие же колебания будут и в обмотке W3 датчика. Напряжение питания датчика стабилизировано за счет применения стабилизатора на кремневом стабилитроне V4 и практически не зависит от колебаний напряжения питающей сети. Резистор К6— балластное сопротивление стабилизатора.

Цепь коллекторного тока транзистора V2: + U ₀—резисторR1 — транзистор V2— обмотка трансформатора W1 — дроссель Др1 — резистор R6— U с. Цепь тока базы транзистора V2: +U ₀— резистор R1— транзистор V2 —резистор R.2—дроссель Др1 — резистор R6—+U ₀

Конденсатор С1 — разделительный, он защищает базу транзистора V2 от напряжения U ₀. Резисторы R2 и RЗ образуют делитель напряжения, определяющий смещение на базе транзистора. Напряжение с резистора RЗ действует между базой и эмиттером транзистора V2.

Резистор R1 и конденсатор СЗ обеспечивают стабилизацию режима работы транзистора V2 при изменениях температуры (за счет отрицательной обратной связи по току).

Дроссель Др1 является фильтром, он не пропускает высокочастотное напряжение датчика в цепь питания и на другие элементы схемы.

2. Детектор состоит из диода VI, резистора R4 и конденсатора С4. Диод VI подключен к обмотке W3 и образует для напряжения, снимаемого с обмотки, однофазную однотактную схему выпрямления. Цепь постоянной составляющей тока в цепи детектора: обмотка W3 — резистор R4 диод VI — обмотка W3. Постоянное напряжение, выделяемое на резисторе R4, приложено отрицательным потенциалом к базе транзистора VЗ; в результате этого транзистор находится в открытом состоянии.

3. Усилитель постоянного тока собран на транзисторах V2 и V5. Резистор R5 определяет коллекторную нагрузку транзистора VЗ. Связь между каскадами, собранными на транзисторах VЗ и V5, осуществляется за счет резисторов R7и R8, но может быть и непосредственной. Если транзистор VЗ находится в открытом состоянии, то транзистор V5 будет закрыт, а реле РД обесточено (при открытом VЗ потенциал коллектора его почти равен нулю).

При прохождении сигнальной метки вблизи чувствительного элемента генерация срывается, исчезает ток в цепи детектора, и транзистор УЗ переходит в закрытое состояние. Появившееся на транзисторе напряжение через делитель R7—R8 прикладывается к базе транзистора V5. Этот транзистор открывается, что приводит к срабатыванию реле датчика РД. После прохождения сигнальной метки схема возвращается в исходное состояние. Диод V6 защищает транзистор V5 от пробоя за счет ЭДС самоиндукции обмотки реле РД.

Конструктивно чувствительный элемент датчика размещен в неметаллическом ролике, который устанавливается на кинопроекторе обычно взамен одного из роликов, входящих в фильмопротяжной тракт. Детектор и усилитель постоянного тока выполнены на отдельной плате.

Датчик перехода с поста на пост имеет относительно простую конструкцию, удобен в эксплуатации, надежен при возможных изменениях параметров внешней среды. Подбор нужного режима работы генератора осуществляется единственным подстроечным элементом — переменным конденсатором С2.

Но, несмотря на целый ряд положительных показателей, датчик имеет ограниченную область применения: его конструкция и электрическая схема пригодны только для 35-мм кинопроекционной аппаратуры.
