Охарактеризуйте реле времени
Реле времени создает регулируемую выдержку времени от момента подачи сигнала на срабатывание до момента замыкания (или размыкания) контактов. Программные реле — это разновидность реле времени с несколькими контактами, имеющими различные регулируемые, как правило, независимые друг от друга выдержки времени. Например, существуют реле счета импульсов, контакты которых замыкаются после отсчета заранее заданного числа импульсов подаваемых на катушку управления. Устройство таких реле имеет много общего с шаговыми искателями.
Для обеспечения выдержки времени применяются электрический разрядный RС-контур, электромагнитные реле с короткозамкнутыми гильзами, механические механизмы (анкерный и планетарный), пневматические и др.

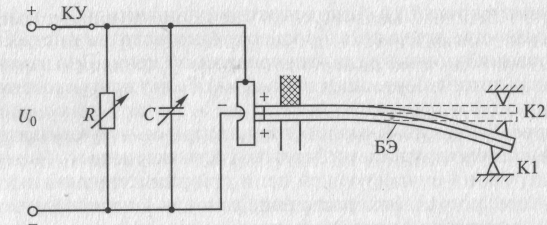

На рис. 7.12 дана схема реле времени с пьезокерамическим элементом. Пьезокерамические материалы, полученные, например, на основе титаната бария обладают свойством изменять свои линейные размеры в электрическом поле. Пьезокерамический биморфный элемент (БЭ) состоит из двух прочно склеенных пластинок, на наружных поверхностях которых, а также в месте их соединения размещены металлические обкладки.
Рис.7.12. Схема реле времени с пьезокерамическим элементом
Верхний слой элемента в электрическом поле удлиняется, нижний — укорачивается. В результате этот элемент, консольно закрепленный на одном конце, изгибается, что приводит к замыканию контакта К1. При снятии электрического поля с обкладок деформация биморфного элемента исчезает, контакт К1 размыкается, а контакт К2 замыкается.
При замкнутой кнопке управления (КУ) конденсатор С и обкладки БЭ заряжены до напряжения U0, а сам БЭ деформирован. При отключении КУ начинается разряд емкости С на сопротивление R. Напряжение на обкладках БЭ постепенно снижается, и его механическая деформация также постепенно исчезает.

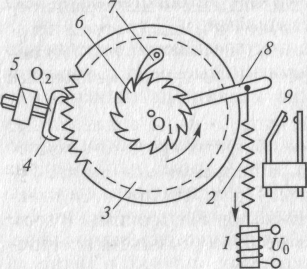

Широко распространены реле времени с механическим замедлением, в частности с часовым механизмом. В таких реле (рис. 7.13) при подаче напряжения на электромагнитный привод 1 растягивается пружина 2 и часовой механизм приходит в действие. Анкер 4, поворачиваясь около оси О2, «перепускает» зубчатый диск 3, который вращается вокруг оси О1 Перемещающийся вместе с ним рычаг 8 в конце пути упирается в пластичный контакт 9 замыкает его.
Р
ис.7.13.
Схема реле времени с часовым механизмом:
1—электромагнитный привод;2—пружина;3—зубчатый диск;4—анкер;5—грузик;6—храповое колесо;7—собачка;8—рычаг;9—пластинчатый контакт
Храповый механизм 6,7 дает подвижной системе реле возможность возвратиться в исходное положение, когда будет снято напряжение с электромагнитного привода 1. Возврат осуществляется специальной пружиной (на рисунке не показана). Изменяя расстояние от грузика 5 до оси О2 и его массу, можно регулировать момент инерции анкера и через него — выдержку времени реле. Выдержка времени, создаваемая реле с часовым механизмом,
t = αnzTa
где α — угол поворота подвижной системы от начала ее движения до замыкания контактов; n — передаточное число зубчатого механизма; z — число зубьев ходового колеса; Та — период колебаний анкера.
