3. Дайте понятие переключающего устройства, его основным характеристикам

В системах автоматики и телемеханики одним из наиболее распространенных элементов является реле. Реле — это устройство, которое автоматически осуществляет скачкообразное изменение (переключение) выходного сигнала под воздействием управляющего сигнала, изменяющегося непрерывно в определенных пределах.

Электрическое реле является промежуточным элементом, который приводит в действие одну или несколько управляемых электрических цепей при воздействии на него определенных электрических сигналов управляющей цепи (рис. 7.1).

Основные параметры реле:

мощность срабатывания Р_ср — минимальная электрическая мощность, которая должна быть подведена к реле от управляющей цепи для его надежного срабатывания, т.е. приведения в действие управляемой цепи. Эта мощность определяется общими электрическими и конструктивными параметрами реле;

мощность управления Р_у — максимальная электрическая мощ­ность в управляемой цепи, при которой контакты реле еще работают надежно. Мощность управления определяется параметрами контактов реле, переключающих управляемую цепь;

Допустимая разрывная мощность Р_р — мощность в цепи, разрываемой контактами при определённом токе или напряжении без образования устойчивой электрической дуги, при данном напряжении;

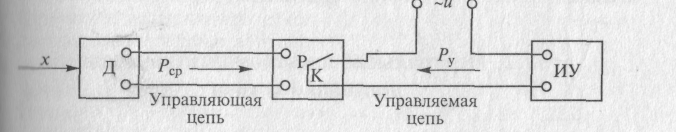

Рис. 7.1. Структурная схема включения в систему автоматического управления:

X—контролируемая величина; Д—датчик; Р—реле; ИУ—исполнительное устройство; К—контакт реле

коэффициент управления К_у — величина, характеризующая отношение управляемой мощности к мощности срабатывания реле:

время срабатывания t_ср — интервал времени от момента поступления сигнала из управляющей цепи до момента начала воздействия реле на управляемую цепь. Допустимое значение t_ср определяется необходимой быстротой передачи сигнала в управляемую цепь.

Выбор типа реле производится в соответствии со значениями Р_ср и Ру, так как эти параметры постоянны для отдельных конструкций реле.

3. Классифицируйте переключающие устройства

Существующие типы реле можно классифицировать по следующим признакам:

назначению — управления, защиты, сигнализации;

принципу действия — электромеханические (электромагнитные, нейтральные, электромагнитные поляризованные, магнитоэлектрические, электродинамические, индукционные, электротермические), магнитные бесконтактные, электронные, тригерные (бесконтактно-электронные), фотоэлектронные, ионные

измеряемой величине — электрические (тока, напряжения, мощности, сопротивления, частоты, коэффициента мощности), механические (силы, давления, скорости, перемещения, уровня, объема и т.д.), тепловые (температуры, количества теплоты), он оптические, силы звука и других физических величин (времени, вязкости и т.д.);

мощности управления — маломощные (Р_у<1Вт), средней мощности (Р_у = 1 ... 10Вт), мощные (Р_у > 10 Вт);

времени срабатывания — безынерционные (t_ср<0,001 с), быстродействующие (t_ср = 0, 001. ..0,05 с), замедленные (t_ср = 0,15...1c) реле времени (t_ср> 1 с).

Наиболее распространены электромеханические реле, в которых изменение входной электрической величины вызывает механическое перемещение подвижной части — якоря, приводящие к замыканию или размыканию контактов.
