Проволочные термосопротивления

Термосопротивления изготовляются из медной, никелевой, пли типовой и другой проволоки. Действие их основано на увеличении сопротивления проводника при нагреве. Диапазон измерений до 500°С. Относительное приращение сопротивления маленькое — десятые доли процента на 1 °С.

Конструкция проволочного термосопротивления очень проста — это проволочная спираль на изолированном стержне, помещенная в защитный корпус.

Полупроводниковые термосопротивления (термисторы)

Действие полупроводниковых термосопротивлений основано на том, что повышение температуры увеличивает количество так называемых свободных электронов в полупроводнике и, следовательно, повышает его электропроводность.

Температурный коэффициент термистора отрицателен и в десятки раз больше, чем у проволочных термосопротивлений.

Термистор — маломощные датчики, их нельзя нагружать сколь-нибудь значительным током, так как они нагреваются в этом случае уже не теплом окружающей среды, а этим током.

Преимущества термисторов по сравнению с проволочными термосопротивлениями:

большой температурный коэффициент сопротивления, т. е. большая чувствительность; высокое удельное сопротивление.

Термисторы — малогабаритные элементы, поэтому инерционные свойства их незначительны.

Поскольку сигнал, снимаемый с термистора, имеет малую мощность, применение такого датчика в САУ возможно только с усилителем.

3. Дайте понятие усилительно-преобразовательным элементам, их назначение

Усилительно-преобразовательные элементы служат для усиления сигналов, поступающих от датчиков, задающих или сравнивающих элементов и преобразования этих сигналов с целью повышения помехоустойчивости или для удобства воздействия на исполнительные элементы или на контрольные приборы.

По принципу действия различают электрические (релей­ные, электронные, транзисторные, ионные, магнитные, элект­ромашинные) и механические (гидравлические, пневматиче­ские и др.) усилители.

Электронные усилители. Усилителем постоянного тока (УПТ) называют устройство, предназначенное для усиления медленно изменяющихся электрических колебаний, в том чи­сле постоянных входных сигналов, с сохранением формы кривой усиливаемого сигнала. Различают две разновидности УПТ: непосредственным усилением сигнала постоянного тока в переменный ток, его усилением и последующим обратным преобразованием.

По мере осуществления связи между каскадами различают усилители постоянного тока с последовательным и параллельным питанием.

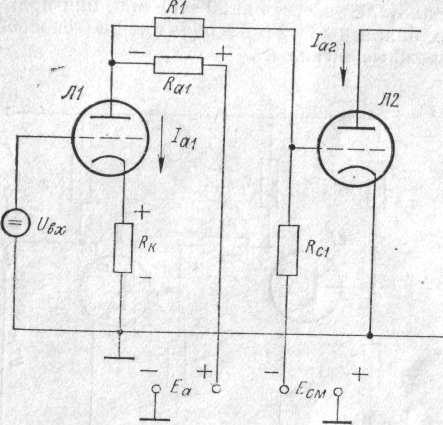

В схеме параллельного питания используется потенциометрическая связь между каскадами и два источника питания Е_я и Есм (рис. 41).

Напряжение смещения первого каскада, собранного на лампе Л1, определяется сопротивлением резистора R_к.

Компенсация положительного потенциала, поступающего с анода Л1 на сетку Л2, осуществляется за счет отрицательного напряжения Е_см. Резистор R1 выбирается, исходя из величины напряжения смещения на сетке Л2, так как рези­сторы Rа1, R1, R_с1 образуют делитель напряжения между источниками тока.

Рис. 41.

При подаче на вход лампы Л1 постоянного или медленно изменяющегося напряжения будет изменяться анодный ток лампы в соответствии с динамической характеристикой уси­лительного каскада, так как при этом происходит изменение падения напряжения на резисторе R_а1, то напряжение на сетке второй лампы также будет изменяться, что вызывает изменение анодного тока Л2 и т. д.

В данной схеме питание всех каскадов осуществляется от одного источника, поэтому будет сказываться влияние обрат­ных связей через общий источник питания. В связи с этим внутреннее сопротивление источника питания должно быть небольшим. Преимущество схемы в том, что даже при значи­тельном количестве каскадов напряжение источника питания остается небольшим.
