3.8. Пневматична сушарка.

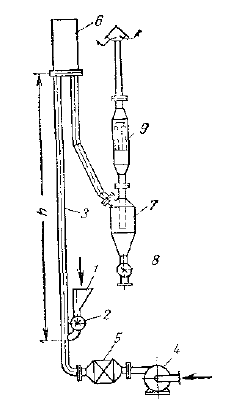

Рис. 3.8. Пневматична сушарка:
1 – бункер; 2 – підживлювач; 3 – труба; 4 – вентилятор;5 – калорифер; 6 – збірник-амортизатор; 7 – циклон; 8 – розвантажуючий пристрій; 9 – фільтр.
Принцип дії
Сушіння здійснюється у вертикальній трубі довжиною до 20 м. Частинки матеріалу рухаються в потоці нагрітого повітря (або топ очних газів), швидкість якого перевищує швидкість переміщення частинок і складає 10 – 30 м/с.
Матеріал із бункера 1 подається підживлювачем 2 в трубу 3 і захоплюється потоком повітря яке нагрівається вентилятором 4 і нагрівається в калорифері 5. повітря висушений матеріал в збірник-амортизатор 6 і потім в циклон 7 де відділяється від частинок матеріалу. Висушений матеріал видаляється за допомогою розвантажувального пристрою 8. відпрацьоване повітря для заключної очистки від пилу відбивається через фільтр 9, після чого видаляється в атмосферу.
Переваги
Досить розвинена питома поверхня зіткнення матеріалу і сушильного агенту, в наслідок чого відбувається швидка інтенсивна сушка.
Можливість сушіння матеріалу при високих температурах внаслідок короткочасного перебування його в сушарці.
Простота і компактність установки.
Недоліки
Складність регулювання процесу.
Небезпека вибуху при сушінні горючих, пильних матеріалів.
Великі витрати енергії, що знижуються із зменшенням частинок матеріалу, котрий не повинен перевищувати 8 – 10 мм.
Для сушіння матеріалів із крихкими частинками, а також для видалення із матеріалу зв’язаної вологи пневматичні сушарки комбінують із сушарками других типів.
Область застосування пневматичних сушарок обмежена.
Використання: використовуються для сушіння зернистих і кристалічних матеріалів.
3.9. Ступінчато-протитечійна сушарка з киплячим шаром.
Рис. 3.9. Ступінчато-протитечйна сушарка з киплячим шаром:
1 – розподільча решітка; 2 – корпус; 3 – переточна труба; 4 – перетинки; 5 – змійовики.
Принцип дії
В супінчато-протитечійній сушарці з киплячим шаром за рахунок протитоку матеріалу і сушильного агенту досягається більш висока ступінь насичення газа вологою, але висушений матеріал стискається з найбільш гарячим теплоносієм. Для регулювання температури нагріву в шарі матеріалу в секціях розміщують змійовики 5. В таких сушарках вивантаження висушеного матеріалу відбувається над шаром через переточні труби 3.
Щоб запобігти надмірному збільшенню гідравлічного тиску, висоту киплячого шару сушарки безперервної підтримують в межах 400 – 700 мм (в залежності від властивостей матеріалу, що висушується).
Переваги
Ефективно використовується подача сушильного агенту імпульсами, що викликають короткочасне псевдоожиження матеріалу. Таким способом вдається досягнути рівномірного сушіння матеріалів схильних до злипання і кристалічних матеріалів без значного стирання їх часток.
При раціональному апаратурному оформленні процесу досягається економічна сушка із високим волого змішанням із одиниці об’єкту сушильної камери. Тому при сушінні деяких продуктів (наприклад, солей) сушарки з киплячим шаром витісняють барабанні і менш ефективні сушарки інших типів.
Недоліки
Застосовується для сушіння невеликих кількостей різних продуктів.
Використання: використовуються для сушіння матеріалів, що є малочутливими до нагріву.
