3. Сушильні апарати. Нумерация страниц

3 .1. Камерна сушарка.

Рис. 3.1. Схема камерної сушарки:

1 –сушильна камера; 2 – вагонетка; 3 –козирки; 4,6,7 –калорифери; 5- вентилятор; 8 – шибер.

Принцип дії

Матеріал в цих сушарках сушиться на лотках (противних), встановлених на стелажах або вагонетках, що знаходяться в середині сушильної камери 1. На каркасі камери між вагонетками 2 встановлені козирки 3, котрі як би ділять простір камери на три розташовані одна над одною зони, вздовж яких послідовно рухається сушильний агент. Свіже повітря, нагріте в зовнішньому калорифері 4, засмоктується вентилятором 5 і подається вниз камери сушарки. Тут воно рухається (шлях повітря показаний на рисунку стрілками), два рази змінюючи напрям і двічі нагріваючись в проміжних калориферах 6 і 7. Частина відпрацьованого повітря за допомогою шибера 8 направляється на змішування із свіжим повітрям.

Переваги

Даний вид сушарки працює з проміжним підігрівом і частковою рециркуляцією повітря, тобто по варіанту, що забезпечує низьку температуру і більш м’які умови сушіння.

Недоліки

  1. Довга тривалість сушіння, оскільки шар матеріалу, що висушується, є нерухомим.

  2. Нерівномірність сушіння.

  3. втрати тепла при завантаженні і розвантаження камер.

  4. Тяжкі та негігієнічні умови обслуговування і контролю процесу.

  5. Порівняльно великі витрати енергії із-за недостатньої повноти використання тепла сушильного агента (особливо в кінцевому періоді сушки).

Використання: такий вид сушарок є апаратами періодичної дії, що працюють при атмосферному тиску. Їх використовують на виробництвах невеликого масштабу для матеріалів, котрі дозволяють невисоку температуру сушіння, наприклад барвників.

3.2. Тунельна сушарка.

Рис. 3.2. Тунельна сушарка:

1 – камера; 2 – вагонетка; 3 – вентилятор; 4 – калорифер.

Принцип дії

З’єднанні одна з одною вагонетки повільно переміщуються на рельсах вздовж дуже довгої камери прямокутного перерізу (коридору). На вході і виході коридор має герметичні двері, котрі одночасно періодично відкриваються для завантаження і вивантаження матеріалу. Вагонетка із висушеним матеріалом у видаляється із камери, а з протилежного кінця в неї надходить нова вагонетка з вологим матеріалом. Переміщення вагонеток відбувається за допомогою тросу і механічної лебідки. Сушильний агент рухається прямотоком або протитоком до висушеного матеріалу.

Переваги

Забезпечення низької температури і більш м’яких умов сушіння.

Недоліки

  1. Довготривала і нерівномірна сушка.

  2. Ручне обслуговування.

Використання: тунельні сушарки звичайно працюють із частковою рециркуляцією суцільного апарату, і вони використовуються для сушки великих кількостей штучних матеріалів наприклад, некерамічних виробів.

3.3. Петльова сушарка.

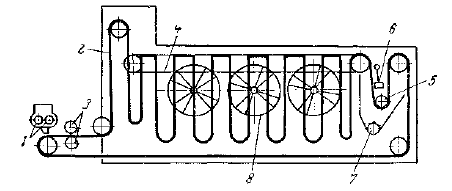

Рис. 3.3. Петльова сушарка:

1 – підживлювач; 2 – нескінченна сітчата стрічка; 3 – притискувальні вальці; 4 – цепний конвеєр; 5 – направляючий ролик; 6 – автоматичний ударний пристрій; 7 – розвантажувальний шнек; 8 – вентилятор.

Принцип дії

Підживлювач 1 подає матеріал на нескінченно гнучку сітчату стрічку 2, котра проходить між обігріваючими парою вальцями 3, котрі вдавлюють пасту в середину ячейок стрічки.

Стрічка з впресованим матеріалом потрапляє в сушильну камеру, де утворює петлі. Це досягається за допомогою шарнірно з’єднаних елементів стрічки і розташованих на ній через певні проміжки поперечні планки, котрі спираються на цепний конвеєр 4. За допомогою направляючого ролика 5 стрічка відводиться до автоматичного ударного пристрою 6, за допомогою якого висушений матеріал скидається із стрічки і виводиться із сушарки розвантажувальним шнеком 7.

Циркуляція повітря або газів здійснюється за допомогою осьових вентиляторів 8, частина яких на одній стороні (камери показано на рисунку), причому гаряче повітря або газ рухається поперек стрічки 2. Сушарка звичайно працює по варіанту с проміжним підігрівом повітря частковою рециркуляцією його по зонам.

Переваги

  1. Поверхня випаровування вологи значна, оскільки сітка з матеріалом, що висушується, рівномірно омивається повітрям з двох сторін.

  2. Сушіння відбувається в порівняно тонкому шарі.

  3. Матеріал додатково прогрівається стінками металевої стінки.

  4. По мірі „усадки” і розтріскування матеріалу в ячейках сітки створюються додаткові поверхні випаровування.

Недоліки

Складність конструкції, що вимагає. значних експлуатаційних витрат.

Використання: цей вид сушарки застосовується для сушіння пастоподібних матеріалів, а також тонких листових (наприклад папір).
