7. Кривая безразличия и кривая спроса

На основе кривых безразличия и бюджетных ограничений можно вывести обычную кривую спроса. На рис. 3.9 изображено, как поворачивается бюджетная линия, меняя свой наклон, в результате понижения цены товара X с Р1 до Р4. Каждая из соответствующих бюджетных линий касается особенной кривой безразличия. В каждом случае рациональный выбор потребителя представленным набором товаров Х и У.

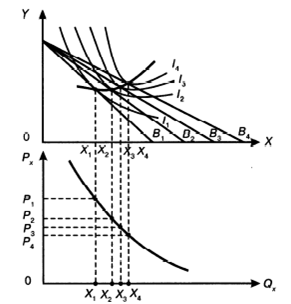

Рис. 3.9 Построение кривой спроса на товар Х на основе кривых безразличия и бюджетной линии

Пусть зафиксированные уровни цены товара X равны P1 P2 P3 Р4. Отметим оптимальные количества потребления товара X для каждого из указанных уровней цены. Соотнеся эти объемы спроса с ценами на товар X, получим четыре точки на нижнем графическом поле. Эти точки принадлежат кривой спроса на товар X. Таким образом, оба указанных на рис. 3.9 графика взаимосвязаны и по-разному освещают изменение цен на товар и соответствующее изменение характера потребления.

Кривая "цена-потребление"

Мы убедились, что при изменении цены одного из двух товаров меняется поведение потребителя. Этот процесс может быть проиллюстрирован при помощи так называемой кривой "цена—потребление".

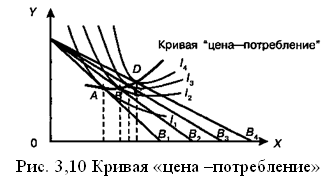

На рис. 3.10 изображены кривые безразличия I1, I2, I3, I4. Также отмечены повороты бюджетной линии в соответствии с изменением цены товара X. Каждая бюджетная линия имеет свою собственную точку касания с определенной кривой безразличия. Это точки А, В, С и D. Каждая точка касания характеризует оптимальный выбор потребителя, наиболее рациональную комбинацию двух товаров (структуру потребления), которая при данном уровне дохода и при данных уровнях товарных цен максимизирует полезность потребителя. Соединив точки рационального выбора А, B, С, D получим кривую, называемую кривой "цена-потребление" (рис. 3.10).

Кривая "цена—потребление" показывает, как меняется оптимальный уровень потребления двух товаров при изменении цены одного из них.

Кривая «доход-потребление»

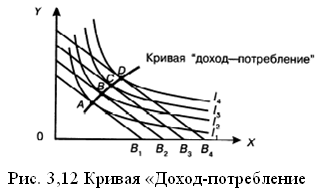

Увеличение дохода графически отображается в параллельном перемещении бюджетной линии вправо от начала координат. При этом новая бюджетная линия выступит касательной по отношению уже к иной кривой безразличии, отстоящей далее от начала координат и отвечающей большей совокупной полезности. Новая точка касания продемонстрирует изменения в потреблении в связи с ростом дохода. Если рассмотреть несколько уровней дохода и определить соответствующие им точки оптимального выбора потребителя, то линия, соединяющая эти точки, будет кривой, именуемой "доход-потребление".

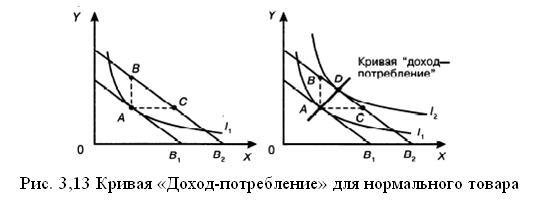

Кривая "доход-потребление" будет иметь различный уклон в зависимости от класса товара. Для нормальных товаров область допустимых перемещений точки потребительского выбора располагается в пределах прямоугольного треугольника ABC, образуемого перпендикулярами, выходящими из прежней точки равновесия, и новой бюджетной линией (рис. 3,13). Если же один из товаров - товар низшей категории, то кривая "доход-потребление" пересечет новую бюджетную линию за пределами указанного треугольника (рис. 3,14).

В данном случае кривая "доход—потребление" будет отклоняться назад, поскольку с ростом доходов обычно сокращается потребление товаров низшей категории (кривая будет "возвращаться" к началу координат) и возрастает потребление нормальных товаров (кривая поднимется вверх относительно вертикальной оси Y).
