5.Определение размеров магнитной системы и массы стали

Принята конструкция трехфазной плоской шихтованной магнитной системы, собираемой из пластин холоднокатаной текстурованной стали марки 3404,толщиной

0,35 мм по рис. 4.1 [1]. Стержни магнитной системы скрепляются бандажами из стеклоленты, ярма прессуются ярмовыми балками. Размеры пакетов выбраны по табл. 4.19 [1] для стержня диаметром 140 мм без прессующей пластины. Число ступеней в сечении стержня 6, в сечении ярма 5.

Таблица 5.1

Размеры пакетов в сечении стержня и ярма.

№ пакета	Стержень, мм.	Ярма, мм.
1 2 3 4 5 6	135 16 115 18 95 9 80 7 60 8 40 7	135 16 115 18 95 9 80 7 60 7

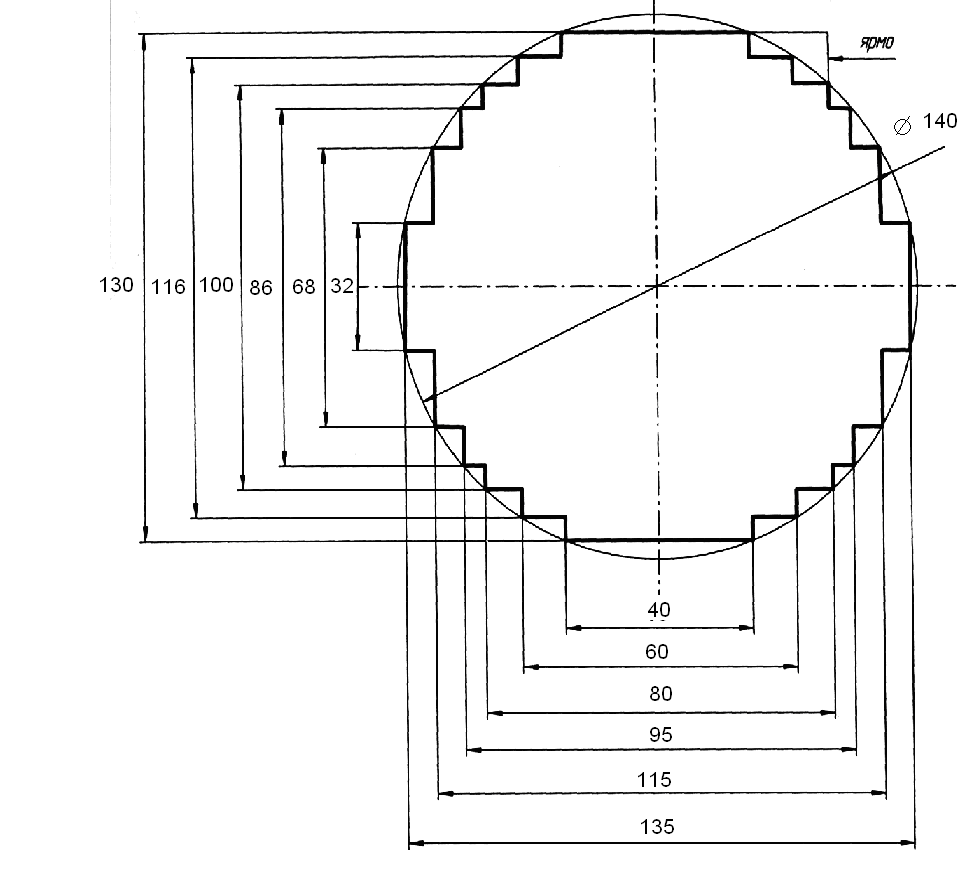

Рис. 5,1 Сечение стержня и ярма

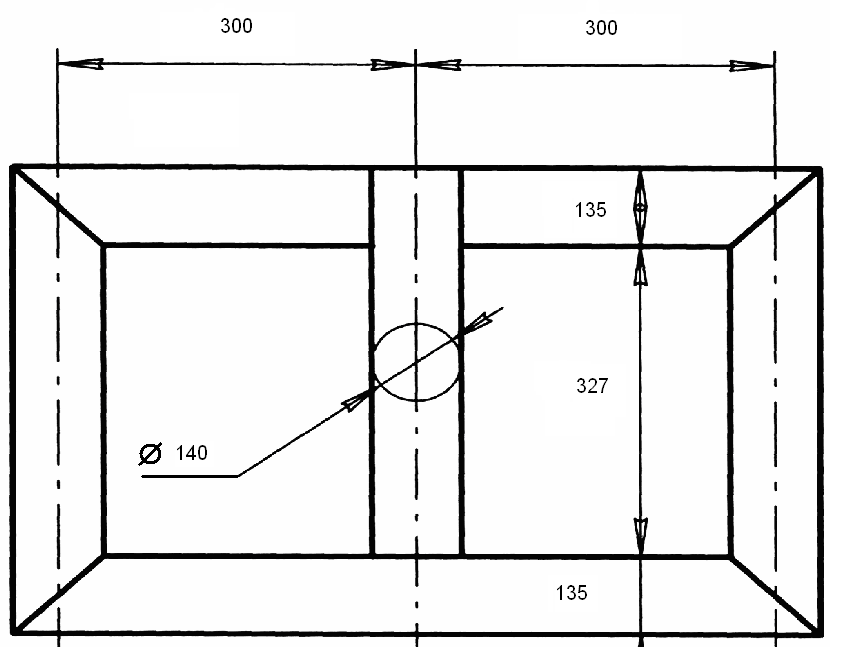

Рис. 5,2 Основные размеры магнитной системы

Общая толщина пакетов стержня (ширина ярма) 130 мм Площадь ступенчатой фигуры сечения стержня по табл. 8.2 [1] .

П_ф,с = 141,5 мм²;

ярма :

П_ф,я = 144,0 мм²

Объем угла магнитной системы

V_у = 1620·10³ мм³

Активное сечение стержня согласно 8.2 [1 ]

, (5.1)

где = 0,96 - коэффициент заполнения для рулонной холоднокатанной стали

по табл. 4.3

мм²;

активное сечение ярма

(5.2)

мм².

Объем стали угла магнитной системы

(5.3)

мм³.

Длина стержня согласно 8.5 [1]

(5.4)

мм.

Расстояние между осями стержней согласно 8.6 [1]

, (5.5)

где – внешний диаметр обмотки ВН, мм;

– расстояние между обмотками соседних стержней (табл. 4.5 [1]).

мм.

Рассчитаем, массы стали в стержнях и ярмах магнитной системы.

Масса стали угла магнитной системы

, (5.6)

где

кг.

Масса стали ярм

= (5.7)

кг.

Масса стали стержней согласно 8.11 [1]

, (5.8)

где масса стали стержней в пределах окна магнитной системы согласно 8.12 [1]

. (5.9)

кг;

масса стали в местах стыка пакетов стержня и ярма согласно 8.13 [1]

, (5.10)

где - ширина первого пакета ярма.

кг.

кг.

Полная масса стали магнитной системы согласно 8.14 [1]

(5.11)

108,39+148,87=257,26 кг.
