Пульт управления пу–11

Пульт управления ПУ-11 (рис. 35) предназначен для управления курсовой системой ТКС и для сигнализации отказов гироагрегатов системы. Пульт управления со снятым кожухом приведен на рис.36.

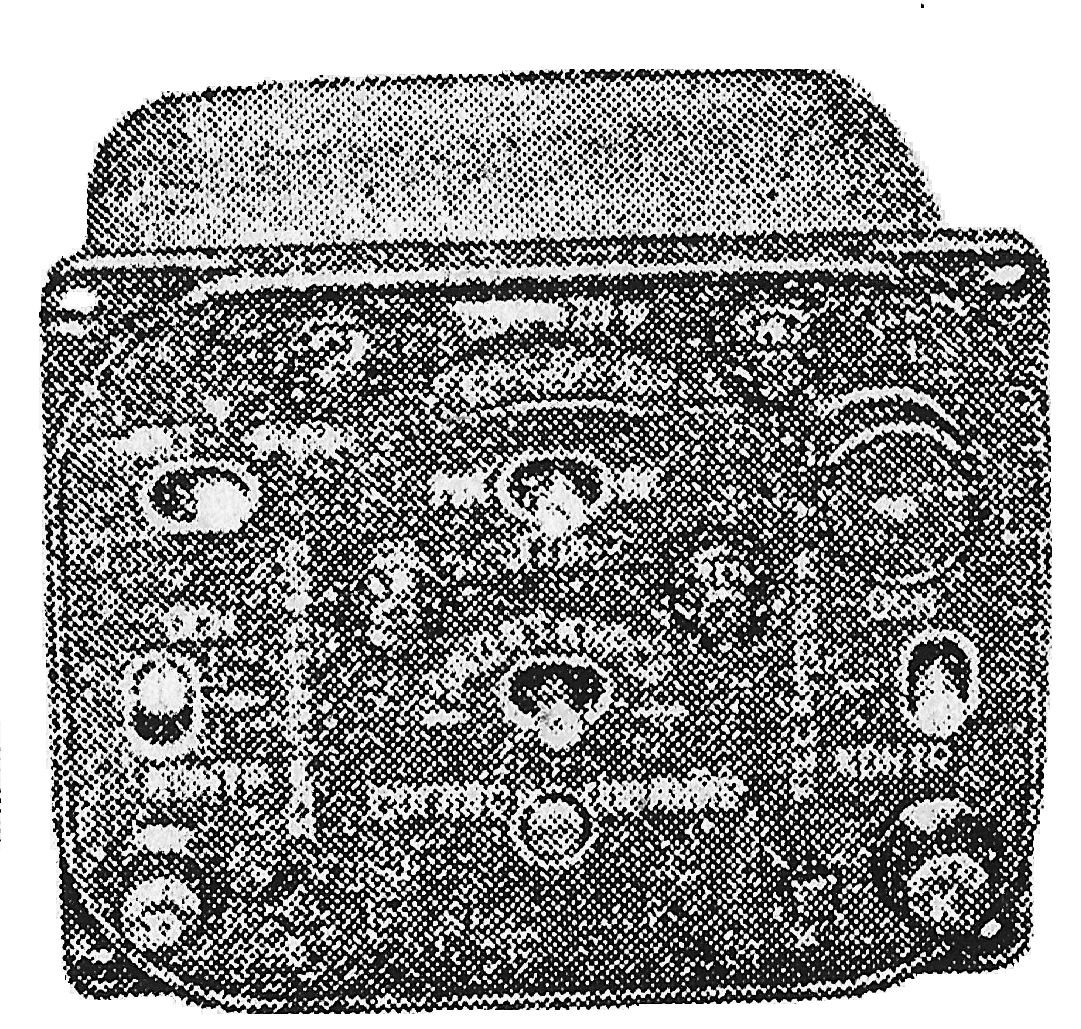

Рис.35 Пульт управления ПУ-11

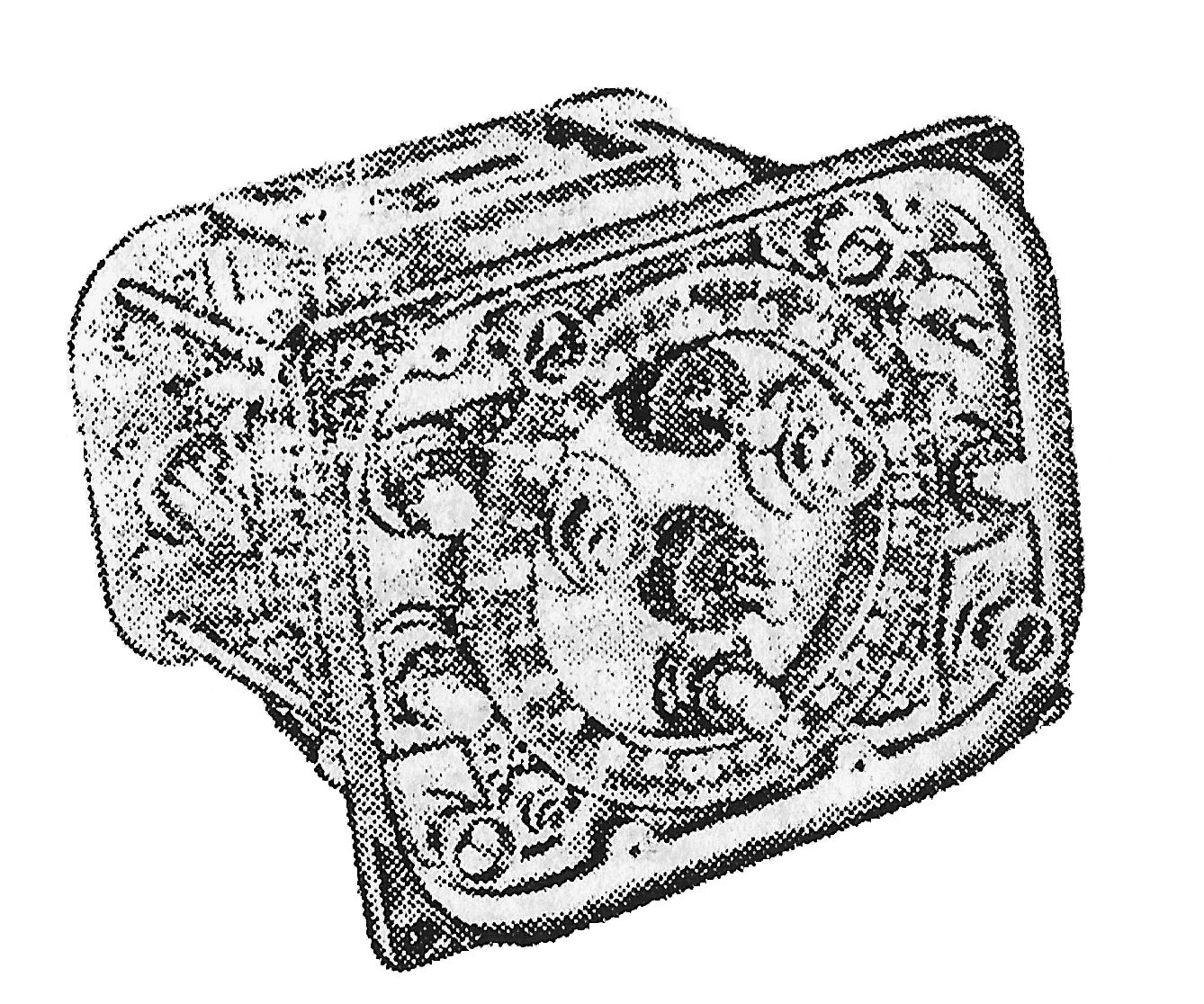

Рис.36 Пульт управления ПУ-11 без кожуха

В2 – переключатель, устанавливающий необходимый режим работы курсовой системы (ГПК, МК или АК) по основному или по контрольному гироагрегату;

– рукоятка установки по шкале необходимой шпроты места как вручную, так и автоматически в зависимости от положения переключателя В1;

R2, R3 – потенциометры для компенсации уходов гироскопов в азимуте при их разбалансировке («О» - основного, «К» – контрольного);

ВЗ – переключатель задатчика курса для установки (принудительно) заданного курса при работе системы в режиме ГПК на основной или на контрольный гироагрегаты;

Кн1 – кнопка согласования для включения ускоренного согласования системы в режимах МК или АК;

В4 – переключатель «Коррекция» для переключения каналов коррекции системы на основной или контрольный гироагрегат;

В5 – переключатель «Потребители» для переключения показаний курса, выдаваемых потребителям с основного пли контрольного гироагрегата;

Л1, Л2 – лампы «отказ О», «отказ К» для сигнализации отказа основного и контрольного гироагрегата.

Функциональные связи элементов системы при различных положениях переключателей на ПУ-1 приведены в табл. 1.

Таблица 1

№ группы

Наименование переключателя

Положение переключателя

Режимы работы гироагрегата

Индукция курса на указателях ТКС–П при склонении, равном нулю

основной

контрольный

УШ–3

КУШ-1

I

Режим работы

«Коррекция»

«Потребители»

ГПК

«Контр.» («Осн.»)

«Осн.» («Контр.»)

ГПК

ГПК

ОК

ОК

II

Режим работы

«Коррекция»

«Потребители»

МК(АК)

«Контр.»

«Осн.»

ГПК

МК(АК)

ОК

ГМК(АК)

III

Режим работы

«Коррекция»

«Потребители»

МК(АК)

«Осн.»

«Осн.»

МК(АК)

ГПК

ГМК(АК)

ОК

IV

Режим работы

«Коррекция»

«Потребители»

МК(АК)

«Контр.»

«Контр.»

ГПК

МК(АК)

ГМК(АК)

ОК

V

Режим работы

«Коррекция»

«Потребители»

МК(АК)

«Осн.»

«Контр.»

МК(АК)

ГПК

ОК

ГМК(АК)

Рабочее положение переключателей на ПУ-11 указано в группе. I, положение переключателей при проведении коррекции гироагрегатов – в группе II и III, положение переключателей при коррекции контрольного гироагрегата и при переключении потребителей с основного гироагрегата на контрольный – в группе IV. Положение переключателей группы V используется при проверках системы.

Конструкция пульта управления ПУ–11 приведена на рис.37 и, кроме элементов, расположенных на лицевой стороне прибора, включает потенциометры многооборотные типа ППМЛ-М для формирования широтной коррекции и для балансировки основного и контрольного гироагрегатов, стабилизатор напряженияСН-1Т; блокировочные реле Р1, Р2, Р3, Р4 и диоды Д1, Д2, Д3 и Д4, а также лампы встроенного красного подсвета для освещения панели прибора.

Сигнал широтной коррекции следует вводить вручную лишь в тех случаях, когда по каким-либо обстоятельствам невозможно ввести его автоматически. В этом случае изменение положения шкалы широты должно осуществляться через 1º до широты 70º, через 2,5º до широты 80º и через 5º до широты 90º. На пульте должна устанавливаться средняя широта участка пути.

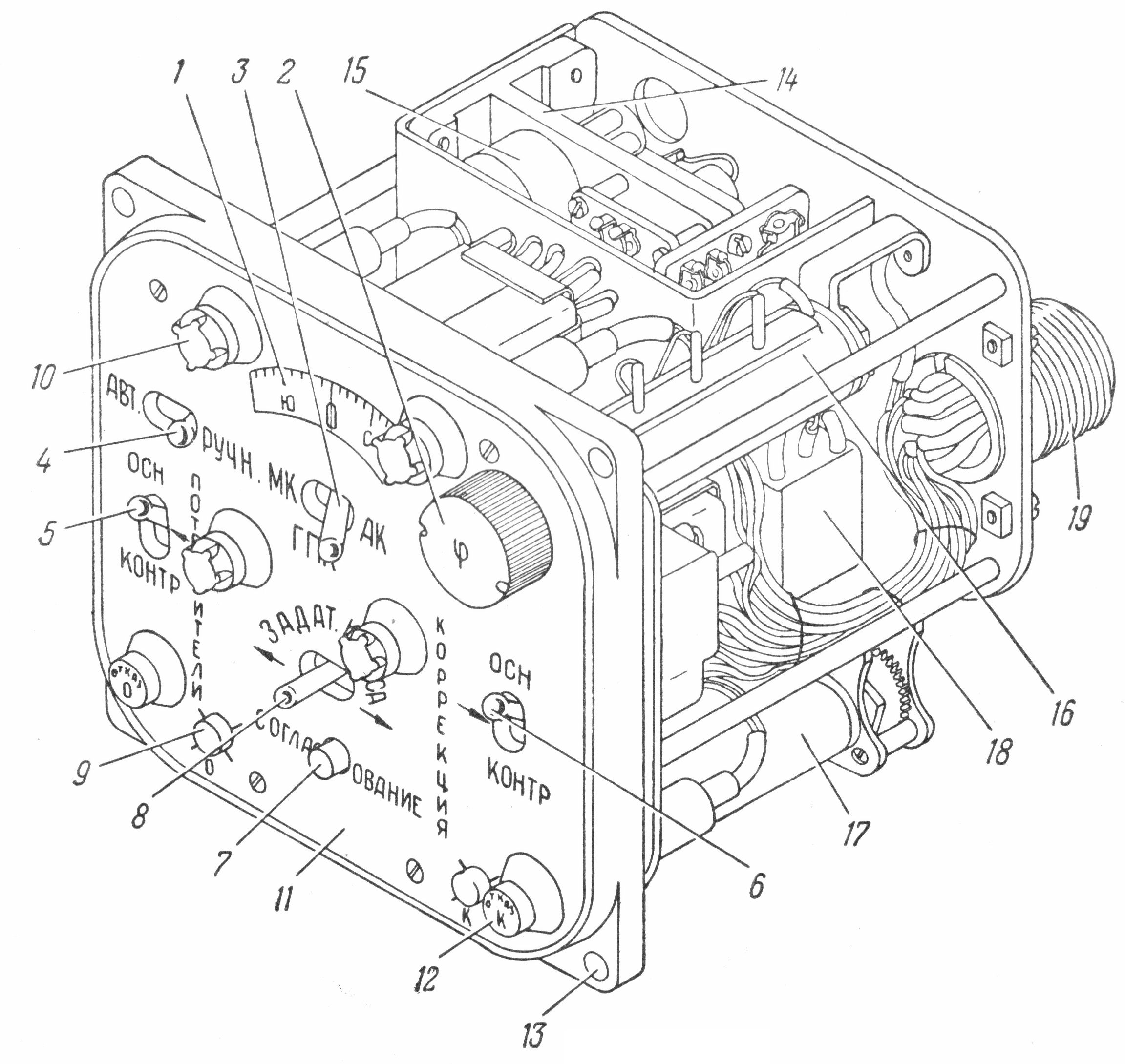

Рис.37 Конструкция пульта управления ПУ–11

1-шкала широты; 2–ручка ввода широты ; 3–переключатель режимов работы; 4–переключатель ввода широты ; 5–переключатель «Потребители»; 6–переключатель «Коррекция»; 7-кнопка согласования; 8–переключатель работы системы в режиме курсозадатчика; 9-крышки балансировочных потенциометров; 10–лампа подсвета; 11–панель светопровода; 12–лампа сигнализации отказа; 13–отверстия крепления прибора; 14–стабилизатор напряжения; 15–потенциометр регулировки напряжения; 16–широтный потенциометр; 17–потенциометр балансировочный; 18–реле РЭС-10; 19–вилка штепсельная.

Основные технические данные

Диапазон ввода широты (вручную и автоматически) от 0º до 90º в северно.и южном полушариях

Напряжение питания:

переменным током………………………………………….36 В±5% 400 Гц±2%

постоянным током…………………………………………27 В±10%

Рабочий диапазон температур внешней среды…………..от +50 до –60ºС

Пульт управления вибропрочен и виброустойчив при перегрузках от вибрации в диапазоне частот от 10 до 80 Гц, изменяющихся линейно до 1,1g

Прибор допускает ударные перегрузки от ускорения 4g при частоте 40–100 ударов в минуту. Общее количество ударов – 10000

Вес………………………………………………………..не более 1,5 кг
