Вопрос 8. Коммутационные устройства: декадно-шаговые искатели дши-100. Конструкционные особенности и характеристика.
ДШИ-100 имеет один вход и 100 выходов, искатель выполняет два движения. 1) Подъёмное движение. 2) Вращательное движение.
Состоит из двух эл.магнитов: эл.магнит подъёма и эл.магнит вращения. Входом искателя является три однолучевых щётки, которые считаются сверху вниз (а, b, c). Щётки а и b подключают разговорные провода. При подъёмном движении искатель поднимается на необходимую декаду. При вращательном движении искатель отыскивает либо определяет свободный вход на декаде. Декады считаются с низу вверх.
ДШИ-100 : 1)число рабочих выходов из контактного поля -100. 2)количество щёток – 3. 3)Рабочее напряжение-60В. 4)Max I раб.- 1.1А. 5)Максимальная скорость(шаг\с) - движения для ЭМП 14-15, для ЭВМ 34-38. 6)Рабочая скорость движения (шаг\с)- для ЭМП -10, для ЭВМ -10-30. 7)Время срабатывания(мс)- для ЭМП 18-22, для ЭВМ 12-15. 8) Время отпускания (мс)- для ЭМП -8-10, для ЭВМ 5-8.
Вопрос 9. Коммутационные устройства: многократные координатные соединители. Конструкционные особенности и характеристика.

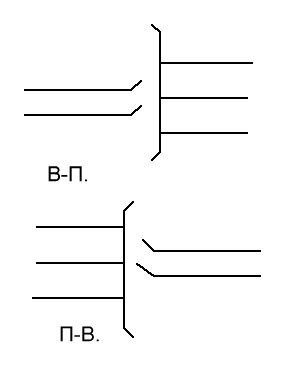

МКС – коммутационные прибор, применяемый на АТС координатных систем. Прибор имеет “n” входов и “m” выходов. Входом МКС является вертикаль. Входом вертикалей является контактные пружины. В зависимости от позиционности МКС вертикаль может быть разбита на 5-6 секций, к каждой секции подключается 2 или 4 выхода. МКС содержит столько вертикалей, сколько входов. Номер занятого входа соответствует номеру удерживающего электромагнита. МКС содержит 5-6 выбирающих реек, каждая рейка обслуживается двумя выбирающими электромагнитами и имеет столько выбирающих пальцев, сколько вертикалей в данном МКС. Номер выбирающего эл.магнита соответствует номеру занятого выхода. Как может обозначаться МКС на схеме:
1.Схемный
2.Координатный
3.Символический
Двухпозиционные МКС имеют 10 рабочих выходов , 5 выбирающих реек. Проключение входа с выходом осуществляется через две точки координат.
Трехпозиционные МКС имеют 20 рабочих выходов, 6 выбирающих реек. Проключение входа с выходом осуществляется через три точки координат.
10Х20Х6 ; 20х20х3; 10x10x12.
Вопрос 10. Коммутационные устройства: герконовые соединители. Конструкционные особенности и характеристика.
Многократный герконовый соединитель (МГС) представляет собой совокупность герконовых реле (ГР), контакты которых образуют n горизонтальных рядов (входы) и m вертикальных рядов (выходы). Герконовые реле монтируется на плате с печатным монтажом. Принцип действия МГС с параметрами n=4, m=4 и l=3. В таком МГС используются 16 двухобмоточных герконовых реле с тремя контактами на замыкание (l=3), из которых два предназначены для коммутации разговорного тракта (провода a и b), а третий (провод c) для образования цепи удержания ГР в рабочем состоянии после прекращения управляющего воздействия. Индекс ГРij определяет номер входа i и номер выхода j, между которыми данное реле может осуществлять коммутацию.
Число соединений, которое может быть установлено МГС, определяется числом входов n при n≤m или числом выходов m при n>m. В каждом горизонтальном и каждом вертикальном рядах одновременно может быть установлено только одно соединение.
Если в точках коммутации вместо герконового реле установлены ферриды или гезаконы, то соединитель строится аналогичным образом, однако в них не требуется образования цепи удержания и дополнительного контакта в точке коммутации, а обмотка (или обмотки) включается в провода X и Y. Феррид или геркон удерживается за счет остаточного намагничивания. Выключение производится путем перемагничивания части сердечника феррида или одной из пружин гезакона во время поступления размагничивающего импульса тока на горизонталь или вертикаль.
