Винтовые пружины растяжения-сжатия

Основными геометрическими параметрами винтовой цилиндрической пружины являются ее средний диаметр D₀ диаметр проволоки d угол подъема винтовой линии α число рабочих (деформирующихся) витков n, высота пружины Н₀ или шаг винта t.

Эти параметры, а также модуль упругости материала пружины определяют ее жесткость.

Предполагается, что угол подъема винтовой пружины невелик (2-5°) и мало изменяется в процессе деформации, т.е. можно считать, что каждый виток расположен в плоскости перпендикулярной его оси.

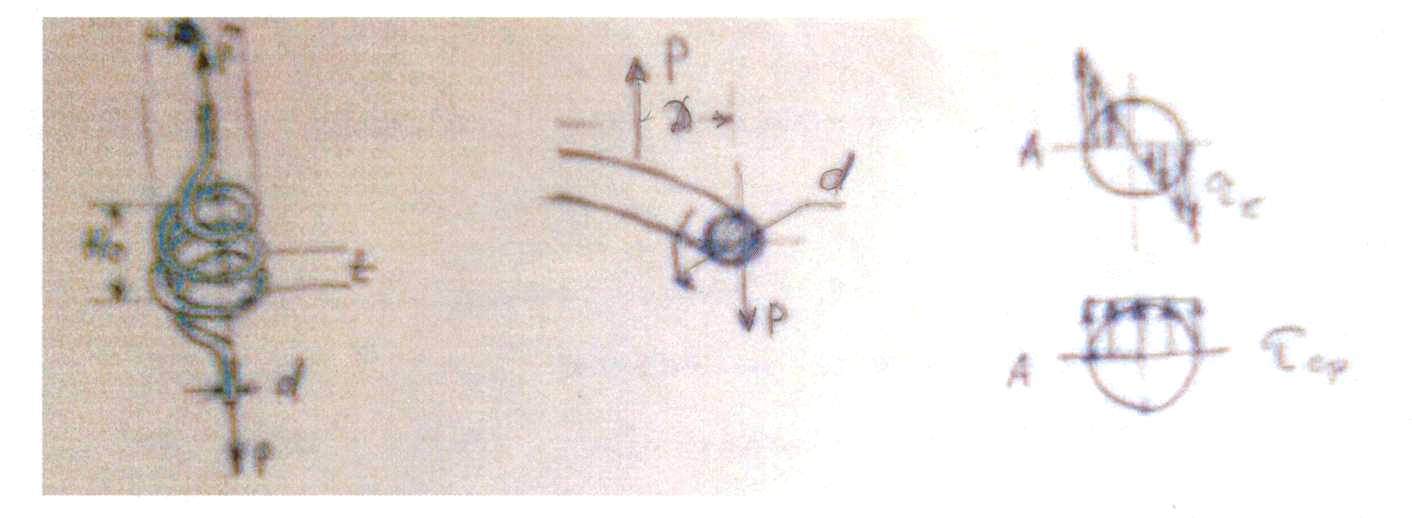

Используя метод сечения, определим систему сил, действующих в каждом витке пружины.

Очевидно, что сечение витка испытывает напряжение кручения от момента

и напряжение среза от силы Р.

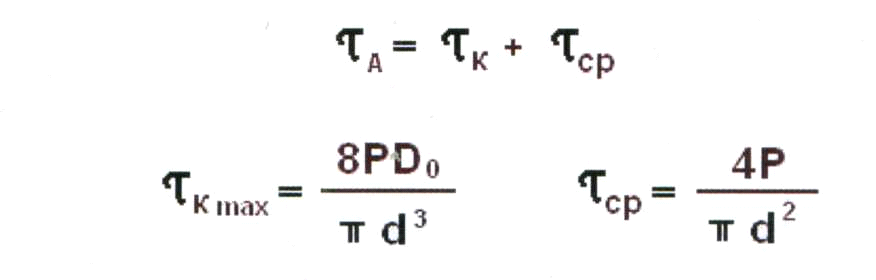

Для наиболее напряженной точки сечения А, построив эпюры М_к и Р получим:

или:

Выражение в скобках учитывает влияние напряжений среза на суммарные напряжения, возникающие в точке А.

Отношение называют индексом пружины. При , а при ,

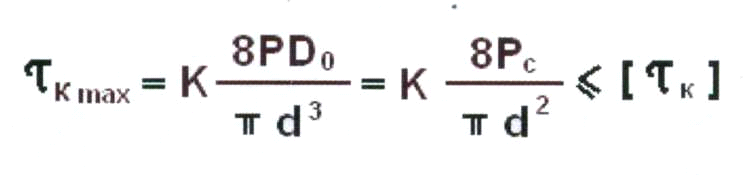

Если считать, что угол лежит в диапазоне от 0 до 20°, то с учетом всех напряжений, возникающих в материале пружины, ее расчет может быть проведен по формуле:

Значение коэффициента К определяется по приближенной формуле:

из формулы:

При определении полного прогиба пружины будем исходить из равенства элементарной работы, возникающей от действия внешней осевой силы Р и энергии, накопленной в пружине от действия момента кручения Мк.

где: dλ - элементарное перемещение по оси пружины.

dω - элементарный угол закручивания отрезка пружины длиной .

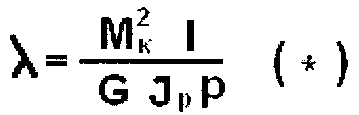

Интегрируя это выражение по всей длине пружины 1 получим:

Подставив в уравнение (*) длину проволоки и ; определим прогиб:

Характеристика пружины линейна.

Точка А состояния пружины до ее монтажа. Действующая сила

После монтажа для устойчивой работы пружина нагружается предварительной силой и получает прогиб _{Точка С соответствует положению пружины, когда она имеет прогиб и развивает силу P2.}

' При расчете пружины необходимо иметь следующие данные:

• Минимальное значение силы Р1, определяемое из условия работоспособности узла механизма.

• Рабочий прогиб пружины, т.е. необходимое перемещение подвижной системы под действием пружины.

• Допустимое относительное изменение нагрузки во время работы

Величину определяют из условий эксплуатации и назначения пружины. Для

пружин, обеспечивающих силовое замыкание кинематической цепи, эту величину следует выбирать в пределах от 0,5 до 1. Для постоянного контактного усилия эту величину выбирают 0,1 - 0,2.

При расчете пружины определяют следующие основные геометрические параметры:

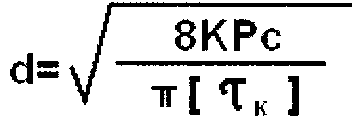

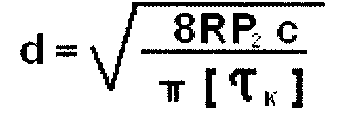

• Диаметр проволоки

округляют до ближайшего значения по сортаменту.

• Диаметр пружины. Средний D₀ =cd

Наружный D=(c+1)d

Внутренний _D=(c-1)d

Отношение называют индексом пружины.

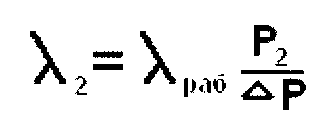

• Полный прогиб пружины

• Рабочее число витков

Шаг навивки пружины для пружин растяжения ,

Для пружин сжатия

Высота пружины в свободном состоянии где:

_{— это длина пружины, используемая для крепления ее концов и зависящая от способа} крепления пружины.

Для пружин сжатия для обеспечения необходимой продольной устойчивости, выбирают

_{, необходимы направляющие внутри стержня.}

Для развернутой проволоки:

_{— это длина проволоки для крепления.}

Если необходимо уменьшить полный прогиб при сохранении значения рабочей деформации, применяют винтовые пружины с межвитковым давлением.

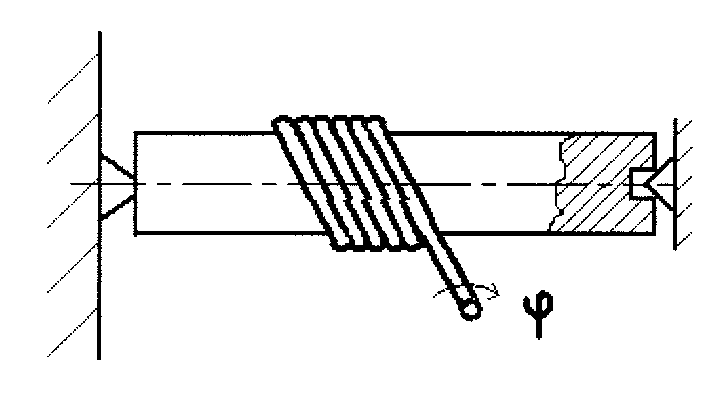

При навивке пружин межвитковое давление получают поворотом проволоки относительно ее оси на угол . Тогда за счет возникающих в пружине напряжений кручения, витки ее плотно прилегают один к другому с силой:

Пружины, изготовленные с межвитковым давлением, развивают силу при меньшем предварительном удлинении.

При изготовлении пружин принимают _{откуда следует, что}

предварительное удлинение сокращается на _{Это приводит к сокращению}

габаритных размеров узла пружины.
