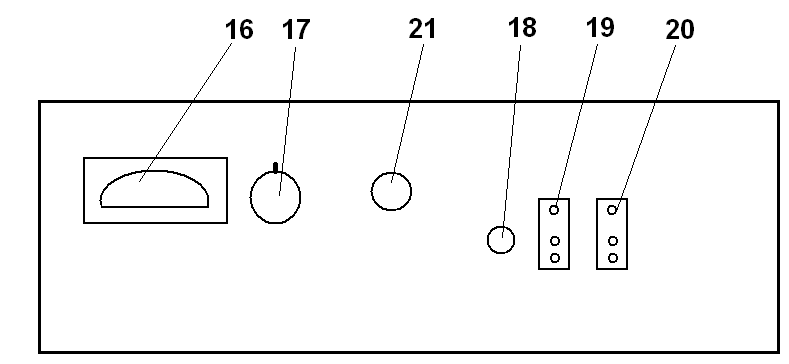

Органи управління eps – 73

Інструкція з використання

При запуску пристрою в експлуатацію, в залежності від способу живлення, потрібно врахувати наступне:

Мережений режим роботи

Пристрій заводом-виробником доставляється ввімкненим на мережеву напругу 220 В. При наявності мережі з напругою 110-127 В блок живлення потрібно переключити.

Переключання потрібно виконати розташованим на задній стінці пристрою перемикачем мереженої напруги. На час перемикання мережений з’єднувальний шнур потрібно від’єднати від пристрою.

Батарейний режим роботи

Після встановлення заряджених акумуляторів пристрій вмикається натисненням кнопки з написом «БАТ» Наявність напруги живлення сигналізується загоранням двох сигнальних червоних ламп після натиску кнопки «контр. питания».

Контроль калі бровки

Після натиснення кнопок червоного кольору перемикач порогів вимірювання поєднують з міткою «V». В цьому випадку стрілка повинна точно співпадати з діленням ) дБ.

Вимірювання

Перемикач порогів вимірювання переводять у положення, відповідне вимірюваній напрузі. З допомогою натисних кнопок, розташованих під перемикачем, підбирають вхідний опір. Вимірювану напругу підключають до з’єднувального гнізда з написом «вхід».

При вимірюванні незваженої напруги шумів натискають одну з кнопок фільтр І або фільтр ІІ, а при вимірюванні зваженої напруги шумів одну на кнопку «вещан.» або «тел.» У випадку застосування зовнішнього фільтру потрібно натиснути кнопку «внешн.ф.», а фільтр приєднати на задній стінці.

Основне затухання фільтра може компенсуватися розташованим також на задній стінці потенціометром.

Режим роботи вирівнювача з допомогою натисних кнопок, розташованих під стрілочним пристроєм.

Завдання
1. Поміряти псофометричну зважену шумову напругу каналу ІКМ. Для цього з генератора подати сигнал частотою 800 Гц і рівнем 600 мВ на чотири провідний вхід каналу (комірка 024, гнізда «ЧПР.ПРД»). Номер каналу задається викладачем. Вихідний опір генератора встановлений 600 Ом. На вихід каналу (комірка 024, гнізда «ЧПР.ПРМ») підключений опір навантаження 600 Ом і виміряти напругу (осцилографом). Отже маємо Uвх і Uвих – рівні сигналів на вході і виході каналу відповідно. Занести дані у таблицю.
2. Поміряти псофометричний шум зважений з часом інтегрування для 80% відхилення, 200мс. __________________________________________________________
3. Поміряти псофометричний шум зважений з часом інтегрування для 50% відхилення, 10мс. На виході каналу. Для цього ввімкнути наступну послідовність нажимних кнопок згідно таб. Опис органів управління 5(600 Ом), 6, 10 (тел.), 12, переключателем меж вимірів 1; досягнути результату вимірів на одній з шкали рівня рівня напруги В, мВ. Стрілочного вимірювального прибору 2. Записати дані вимірів у таблицю. Кількість каналів задається викладачем.
4. Порівняти псофометричний шум захищеності від перехідних завад між КТЧ ІКМ. Для цього ввімкнути наступну послідовність нажимних кнопок згідно таб.

Опис органів управління 5(600 Ом), 6, 10 (тел.), 12 (200 мс), переключателем меж вимірів 1; досягнути результату вимірів на одній з шкали рівня рівня напруги В, мВ. Стрілочного вимірювального прибору 2. Користуючись методикою. На чотири провідні виходи каналів (кількість і номери каналів задаються викладачем) підключили резистор навантаження з опором 600 Ом, а на чотири провідний вхід впливаючого каналу (задається викладачем) подати з генератора сигнал частотою 800Гц і рівнем 600мВ. А потім заміряти за допомогою псофометра напругу шумів в цих каналах при включеному генераторі. Записати дана вимірів у таблицю.
