      1. Симетрія входу

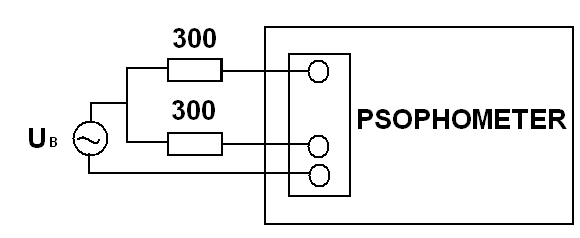

Через спеціальне застосування пристрою МККТТ рекомендують наступне вимірювання для контролю вхідної симетрії: вхід пристрою навантажують опором 600 Ом, а потім між середньою точкою опору навантаження і корпусом пристрою вмикають вимірювальний сигнал напругою U і частотою f відповідно до мал. 3. при цьому в положенні «тел.»вимикача режимів роботи відхилення пристрою не повинно перевищувати 100 мкВ.

f [Гц]

U [B]

50

200

300

30

800

10

      1. Динамічні характеристики

Через те, що для людського вуха потрібно близько 0,15-0,25 с для сприйняття синусоїдального сигналу або шуму, МККТТ рекомендує наступне по відношенню динамічних характеристик пристрою, вимірюю чого ефективне значення шуму: синусоїдальний сигнал або шум тривалістю 0,15-0,25 с викликає відхилення пристрою, рівне відхиленню, викликаному постійним сигналом однакового рівня, а сигнали з меншою тривалістю викликають пропорційно менше відхилення.

Ця рекомендація по суті відповідає вимозі, щоб пристрій з затуханням, близьким до критичного, під дією пакету синусоїдальних сигналів тривалістю 200 мс, відхилився більш ніж 90% від встановленого значення.

      1. Вимірювання імпульсних шумів /завад/

Псофометр по рекомендаціях МККТТ, що вимірює ефективне значення шуму, придатний і для вимірювання імпульсних перешкод при умові, що тривалість імпульсного шуму не перевищує 200 мс.

Це пояснюється тим, що в цьому випадку заважаюча дія імпульсного шуму – аналогічно широкосмуговому шуму – залежить від спектру частот і потужності імпульсних шумів. Однак, якщо тривалість імпульсних шумів нижча 200 мс, то чутливість людського вуха до короткочасних одиничних імпульсних шумів або серії імпульсних шумів залежить від амплітуди і частоти повторення імпульсів.

У випадку короткочасних серій імпульсних шумів, якщо частота повторення шумових імпульсів нижче за 300Гц, то людське вухо сприймає кількість енергії Р = Uf /де U – інтенсивність шумових імпульсів, а f – частота повторення/. Якщо частота повторення перевищує 300 Гц, то вона вже не впливає на сприйняття шумів.

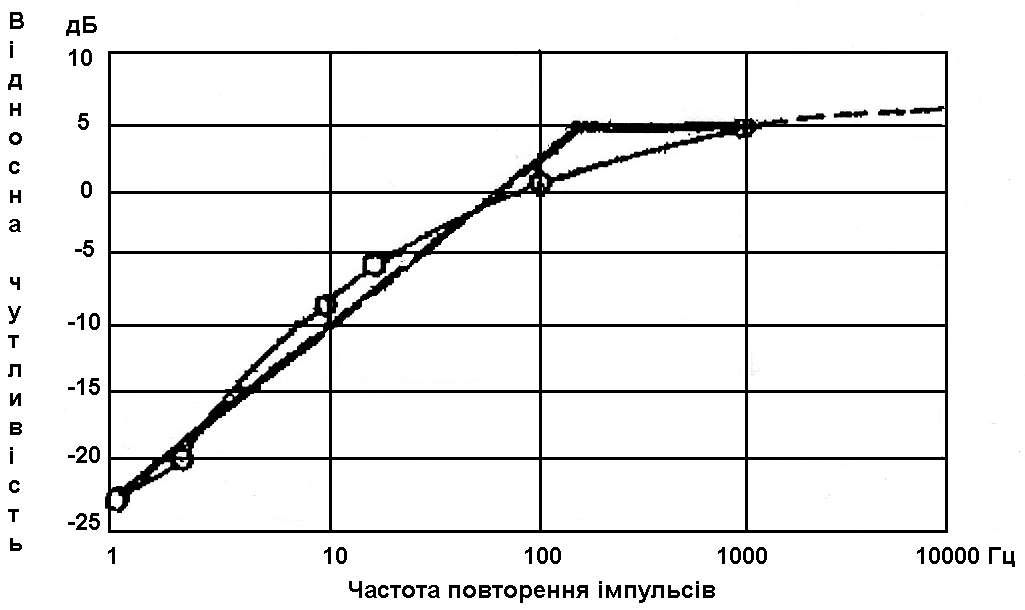

Чутливість до шумів людського вуха може бути описана теоретичною характеристикою, представленою на мал.4, яка може бути добре приближеною вирівнювачем квазі-пікової напруги, відповідно до рекомендацій ССІТТ /міжнародний спеціальний комітет по радіоперешкодах/.

Для забезпечення цієї характеристики потрібен вирівнювач з наступною характеристикою:

Постійна часу заряду квазі-пікового

вирівнювача 1 мс

Постійна часу розряду квазі-пікового

вирівнювача 160мс

Механічна постійна часу вимірювального

пристрою з критичним затуханням 160 мс

Поріг перевантаження каскадів, розташованих

перед вирівнювачем 30 дБ

Піковий вирівнювач відповідними таким образом динамічними характеристиками задовольняю перед писання стандарту ДІН 45405, які відносяться до вирівнювачів квазі-пікової напруги, призначених для вимірювання імпульсних шумів.

Динамічні характеристики псофометра, який служить для вимірювання квазі-пікової напруги, відповідно до стандарту ДІН 45405 потрібно перевіряти наступними методами:

1./ до виходу пристрою підключають синусоїдальний сигнал з частотою 5 кГц з таким рівнем /пристрій відградойований в ефективних значення синусоїдального сигналу/, щоб пристрій встановлювався приблизно в 2/3 частині порогового відхилення, а після цього до пристрою потрібно підключити пакети синусоїдальних сигналів 5 кГц однакової амплітуди певної тривалості. Під дією цих пакетів синусоїдальних сигналів пристрій повинен відхилитися до певного процента встановленого стану. Динамічні характеристики пристрою являються задовільними, якщо зв’язок між тривалістю пакетів сигналів і ступенем відхилення знаходиться в межах, наведених у наступній таблиці:

10 мс

20мс

50мс

100мс

200мс

Відхилення пристрою в процентах встановленого стану

48

52

59

68

80

100

Пороги допусків

41-55

44-60

50-68

58-78

68-92

-

2./ До входу пристрою підключити серію пакетів синусоїдальних сигналів частотою 5 кГц, з частотою повторень 10 Гц, тривалістю пакетів сигналів – 5 мс. Під дією цієї серії сигналів пристрій повинен показувати значення в межах 70-90 % від відхилення, зв’язаного з безперервним синусоїдальним сигналом 5 кГц однакової амплітуди.

3./ До входу пристрою слід підключити одиничний імпульс, про диференційований RC – елементом з постійною часу 0,1 мс. Пропорційність напруги, яку показує пристрій, амплітуді імпульса, в ході регулювання амплітуди останнього повинна знаходитись в межах ± 1 дБ в повному діапазоні шкали.

Перед писання всіх трьох вимірювань пристрій повинен виконувати в будь-яких межах вимірювання, як при зваженому, так і незваженому вимірюванні.
