Міністерство освіти і науки україни Національний Університет “Львівська політехніка” Кафедра Телекомунікації
Методичні вказівки до лабораторної роботи № 1 з курсу « »
на тему:
«Вимірювання псофометричних завад каналів тональної частоти»
Львів – 2009
Мета роботи
На базі каналів тональної частоти, використовуючи псофометр, зробити виміри, що дають змогу аналізувати якість роботи каналів тональної частоти (далі КТЧ); їх завадостійкість, якість транслювання, величину псофометричних завад.
Теоретична частина
Призначення та область застосування
Псофометр EPS-73 призначений для вимірювання зваженого і незваженого шумового напруження на телефонних лініях і лініях передачі сповіщувальних програм. Прилад вимірює ефективне значення або квазі-пікове напруження шумових напруг.
При незваженому вимірюванні смуга передачі в залежності від положення перемикача режимів роботи 15 Гц – 20 Гц або 300 Гц – 20 кГц. В інтересах однозначного вимірювання і вимірюванням методом порівняння діапазонів частот вище 20 Гц обмежений. В смузі передачі від 15 Гц до 20 кГц можуть одночасно вимірюватись напруження шуму, мережева напруга шуму, а також шумові напруги, викликані залізнодорожною мережею 16 2/3 Гц. Нижче нижньої порогової частоти смуги передачі від 300 Гц до 20 кГц смуга різко обмежена, отже шумові напруги можуть вимірятися і віддаленими від мережевих напруг перешкод.
При зваженому вимірюванні компоненти частоти вимірюваного шуму приладом зважуються в залежності від положення перемикача режимів роботи згідно з наступним:
1) зважування згідно рекомендації 1968 Мар дел Плата Vo1, V.P. 53 МККТ, написаної для телефонних ліній.
2) зважування, написані для сповіщу вальних ліній, згідно рекомендації 1968. Мар дел Плата Vo1. V.P. 53 МККТ.
3) зважування згідно характеристики фільтра, підключеного до приладу.
Основне затухання внутрішнього фільтру може компенсуватися і широких рамках вбудованим регулятором. В інтересах простої установки основного затухання прилад забезпечений вбудованим генератором високої стабільності, який може використовуватися і для калі бровки.
Принцип роботи і конструкція
Прилад оснащений двома вирівнювачами, один з яких представляє собою квадратичний вирівнювач високої точності з лінійною шкалою, а другий являється квазі-піковим вирівнювачем з великою динамікою. Псофометр може застосовуватися і в якості вимірювального підсилювача з малим коефіцієнтом шумів. Максимальне підсилення 90дБ, підсилення може регулюватися ступенями через 10 дБ з допомогою перемикача поргового вимірювання.
Кола псофометра, за винятком мало шумового транзистора, застосовуваного в попередньому підсилювачі, зібрані винятково на інтегральних схемах, забезпечуючи високу надійність у використанні, стабільність і точність.

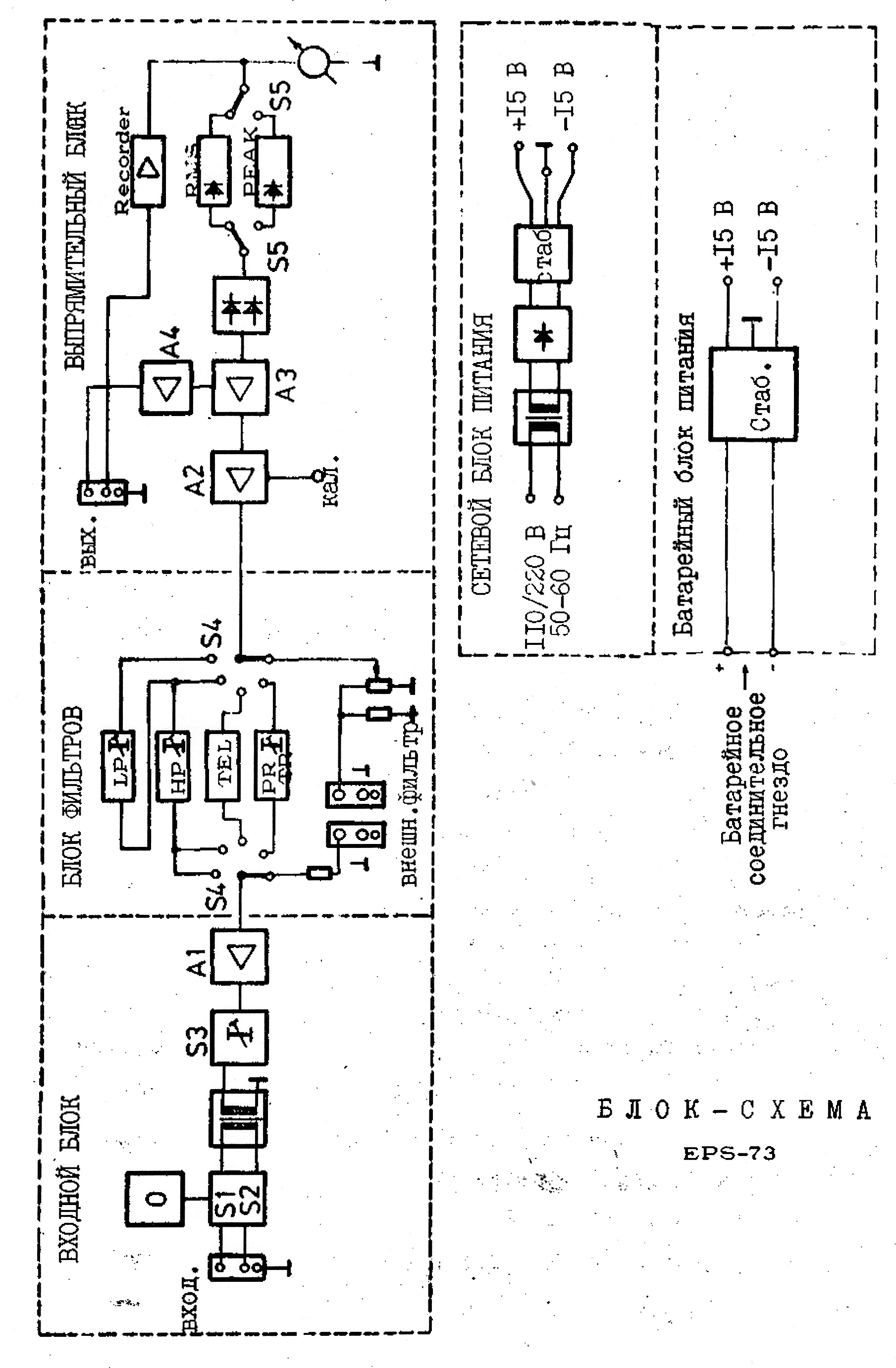

Принцип роботи пристрою зображений на наступній схемі:
Технічні дані
Діапазон частот 15 Гц – 20 Гц
Діапазон напруги поргового відхилення від 30 мкВ до 10 В
в 12 ступенях від -90 дБ до +20 дБ
Найменша відчисляюча напруга бл. 5 мкВ
Погрішності вимірювання:
Погрішність перемикача порогів
вимірювання по відношенню до діапазону О дБ
в межах -80….+20 дБ ≤ ± 1%
в положенні -90 дБ ± 3%
Температурна залежність в діапазоні
від 10 °C до +50 °C ≤ ± 0,05%/°C
Результуюча погрішність виміру на частотах
800 і 1000Гц після калібровки ≤ ±3%
Нерівномірність частотної характеристики по
відношенню до 800 і 1000Гц
в положенні «ФІЛЬТР І»
від 15 Гц до 20 кГц ≤ ± 0,5 Дб
затухання при 22,5 кГц ≥ 3дБ
затухання вище 30 кГц ≥ 30дБ
в положенні «ФІЛЬТР ІІ»
від 300 Гц до 20 кГц ≤ ± 0,5 Дб
затухання при 22,5 кГц ≥ 3дБ
затухання вище 30 кГц ≥ 30дБ
затухання нижче 100 Гц ≥ 20дБ
затухання нижче 50 Гц ≥ 40дБ
в положенні «ТЕЛ.»
від 16 2/3 Гц до 6 кГц відповідно рекомендації 1968 по МККТТ
в положенні «ВЕЩАЛ.»
від 20 Гц до 20 кГц відповідно рекомендації 1968 по МККТТ
в положенні «ВНЕШН.»
від 15 Гц до 20 кГц величина, яка визначається
зовнішнім фільтром
Вирівнювач:
Вирівнювач ефективного значення
Характеристика Квадратичний вирівнювач з лінійною
Шкалою
Погрішність вимірювання
ефективного значення ± 0,5 Дб
Поріг переповнення випрямача 14 Дб
Час відхилення магнітноелектричного
пристрою бл. 200мс відповідно рекомендації
1968 по МККТТ
або 1 с
Вирівнювач квазі-пікового значення відповідно до ДІН 45405
Час інтеграції для 50%-го відхилення бл. 10 мс
Час інтеграції для 50%-го відхилення бл. 200 мс
Поріг перенапруження вирівнювача +30дБ
Вхідний опір 600ом ± 5%
або 10кОм
або 100кОм
/чутливість на 20 дБ нижче!/
Вхідна симетрія відповідно рекомендації 1968 по МККТТ
Режим вимірювального підсилювача
Підсилення 90 + 0,5 дБ або 80 + 0,5 дБ
Вхідний опір бл. 0 Ом
Допустимий опір навантаження ≥ 600Ом
Розєднання для підключення реєструю чого
пристрою рівня /2 кОм/ 0-1 мА
Пороги робочої температури від 10 °C до + 50 °C
Захист від зовнішніх магнітних
полів відповідно рекомендації 1968 по МККТТ
Мережеве живлення 110, 127, 220 В + 20%, 50, 60 Гц
Батарейне живлення
- Спеціальний нікеле-кадмієвий акумулятор, включаючий 2*16 отворів
- номінальна напруга в зарядженому стані 21,6 В
- номінальна ємкість 0,5 А год
- номінальний робочий час з зарядженою батареєю прибл. 8 год
- вбудований зарядник зарядить, починаючи з стану
повного розрядження батареї, за прибл. 20 год
Використовуваня потужність бл. 5 ВА
Габаритні розміри 440 * 330 * 130 мм
Вага бл. 708 кгс
