2. Расчет параметров кавальеров и определение способов их отсыпки

Весь грунт из котлованов укладывается в отдельно расположенные кавальеры. Принимаем 10 кавальеров расположенных на расстоянии 1м и два кавальера на расстоянии 9,9м от краев котлованов.

Кавальеры для котлованов, расположенных по осям А,Ж.

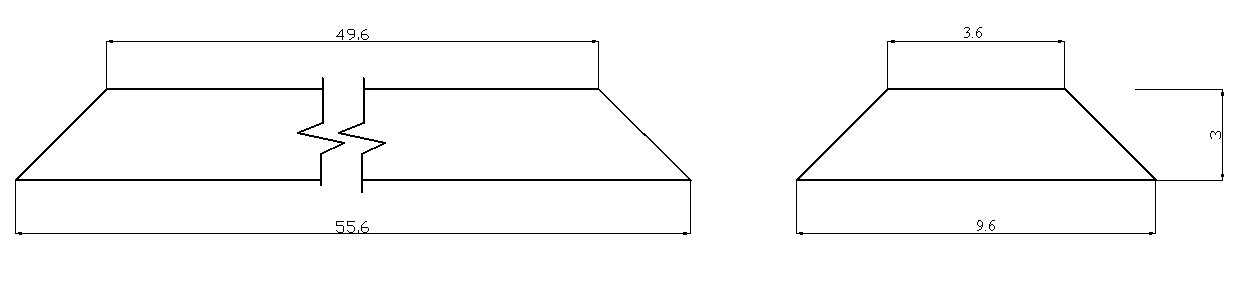

Рис. 9

Объединим эти кавальеры в два общих вдоль осей А,Ж.

Тогда объем двух этих кавальеров составит:

Кавальеры, расположенные вдоль цифровых осей.

Объем грунта кавальера:

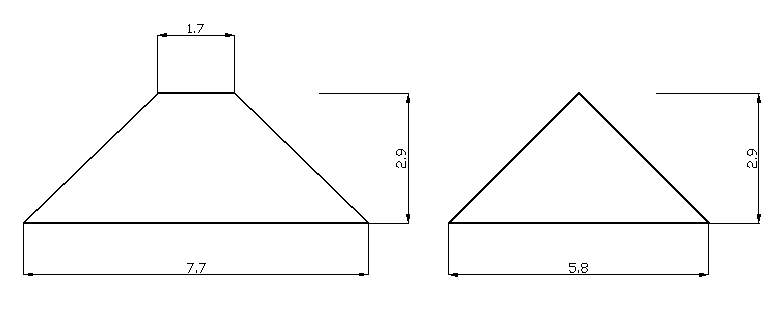

Рис. 10

4. Выбор и описание машин и механизмов

   1. Выбор машин для снятия растительного слоя грунта

Так как расстояние до отвала составляет 2км, для транспортировки растительного слоя грунта выбираем самоходный скрепер без толкача.

Техническая характеристика скрепера Таблица 4

Показатели	Марка машины: ДЗ-32 (Д-567)
1. Вместимость ковша,	10
2. Ширина захвата, м	2,90
3. Глубина резания, м	0,3
4. Толщина отсыпаемого слоя, м	0,45
5. Мощность, кВт(л.с.)	177(240)
6. Масса скрепера, т	20

Ширина проходки:

Количество проходок – 40.

Путь набора грунта скрепером:

t – толщина снимаемого слоя, м

а – ширина захвата, м

- коэф. разрыхления грунта

- вместимость ковша,

- коэф. наполнения

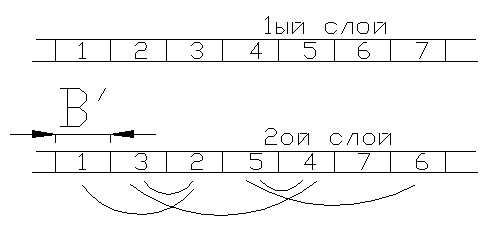

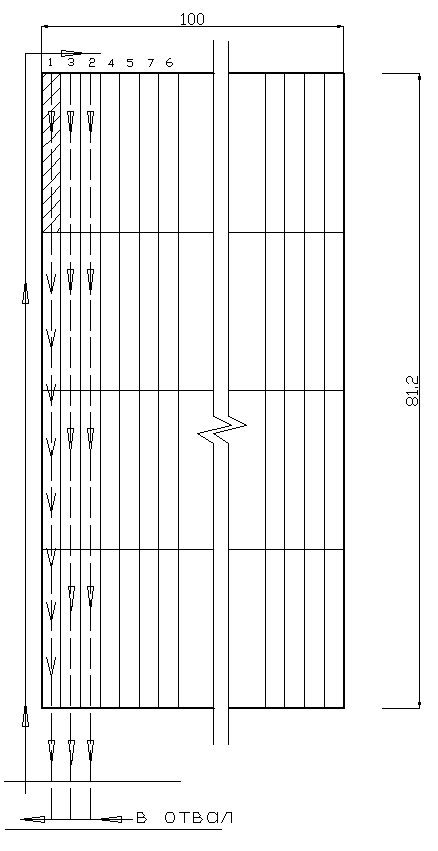

Рис. 11

Разработку растительного слоя осуществляем за два прохода. Толщина первого слоя – 0,15м, второго – 0,05м. Скрепер после работы оставляет спланированную территорию.

2. Выбор машин для зачистки дна сооружения

Работы выполняем вручную. Вынутый грунт грузим в бадьи. Объем этого грунта в естественном (плотном) состоянии составляет . С учетом коэффициента первоначального разрыхления грунта

Работу осуществляем за одну перекидку.

3. Выбор подъемного крана для монтажа фундаментов

Кран устанавливается посередине и сразу в обоих котлованах монтирует фундамент.

Вылет стрелы:

Грузоподъемность:

Высота подъема:

Выбираем пневмоколесный кран на автомобильном шасси КС-59712.

Техническая характеристика крана

Таблица 5

№ п/п	Характеристика	Марка машины: КС-59712
1	Базовый автомобиль	МАЗ 630303
2	Высота по кабине машиниста, м	3.7
3	Ходовое оборудование	пневмоколесное
4	Радиус задней части поворотной платформы м	2.9
5	Расстояние от оси пяты стрелы до оси вращения платформы м	1.25
6	Высота оси пяты стрелы м	2.63
7	База экскаватора м	5.0
8	Колея ходового оборудования м	2.62
