Федеральное агентство по образованию

Санкт-Петербургский государственный

архитектурно-строительный университет

Кафедра технологии строительного производства

Курсовой проект

ПРОИЗВОДСТВО ЗЕМЛЯНЫХ РАБОТ

Работу выполнил: студент группы 3П-IV:

Тимофеев А. В.

Работу проверил: преподаватель:

Карпов В. В.

Санкт-Петербург

2010

Содержание

Введение

1. Исходные данные для разработки технологической карты для производства земляных работ

1. Исходные данные о земельном сооружении

2. Гидрогеологические условия строительной площадки

3. Дополнительные данные для проектирования

1. Определение объемов земляных работ

1. Определение типа и параметров земляного сооружения

2. Расчет объема земляного сооружения

   1. Расчет объемов механизированной разработки грунта

   2. Расчет общего объема разрабатываемого грунта в плотном теле

3. Расчет объема разработки грунта при засыпке на сооружении

4. Расчет объема грунта обратной засыпки и количество транспортируемого грунта

5. Расчет объема грунта кавальера

6. Определение объемов работ по уплотнению грунтов обратной засыпки

3. Расчет комплекта машин и механизмов

1. Выбор ведущей землеройной машины

   1. Выбор машин по технологической характеристике

   2. Расчет параметров забоя

   3. Расчет производительности машин

2. Выбор вида и расчет количества транспортных средств

3. Расчет параметров кавальеров и определение способов их отсыпки

4. Выбор и описание машин и механизмов

   1. Выбор машин для снятия растительного слоя грунта

   2. Выбор машин для зачистки дна сооружения

   3. Выбор подъемного крана для монтажа фундаментов

   4. Выбор машины и механизмов для обратной засыпки и уплотнения грунта

   5. Выбор планировочных машин

4. Расчет затрат труда и машинного времени

5. Описание календарного графика выполняемых работ

6. Техника безопасности для выполнения работ

Заключение

Список литературы

Введение

Основная цель курсовой работы – получение навыков формулирования технологической задачи с использованием нормативной литературы и поиск технической информации, выбор вариантов средств механизации по их техническим характеристикам, расчет рабочих параметров машин в конкретных технологических условиях и формирование комплекта машин. Выполнение работы позволяет укрепить и углубить теоретические и прикладные знания.

Строительно-технологические процессы отличаются многофакторностью и неопределенностью условий, поэтому при их проектировании необходимо рассматривать широкое поле возможных решений. Эта работа, являясь первой инженерно-технологической задачей, которую решают студенты, определяется целями подготовки к курсовому и дипломному проектированию технологии и требованиями курса «Технология строительного производства».

1. Исходные данные для разработки технологической карты для производства земляных работ

1. Исходные данные о земельном сооружении

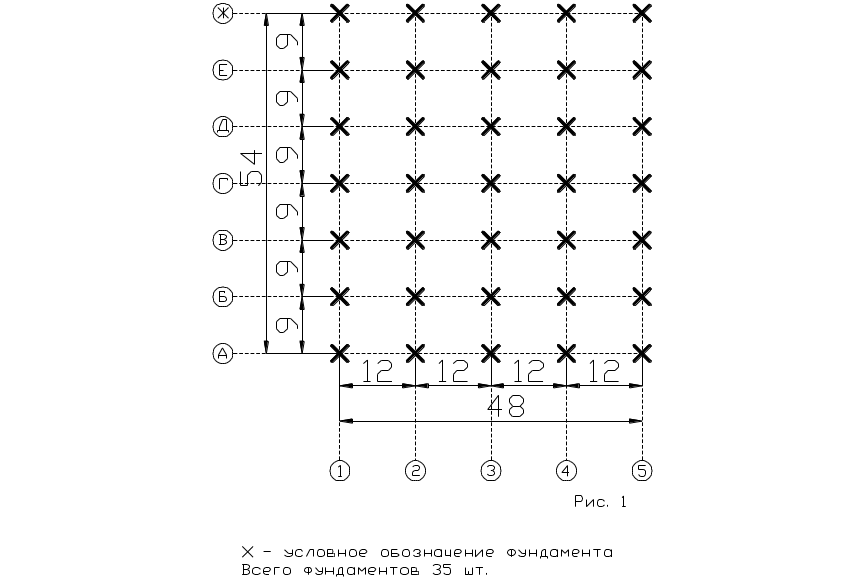

Схема сооружения в осях

1.2 Гидрогеологические условия строительной площадки

Схема залегания слоев грунта

1 – растительный слой с щебнем

2 - глина

Рис. 2

Характеристика грунтов

Таблица 1

Показатели	Растительный слой с галькой	Глина
1. Группа трудности разработки: - экскаватором - бульдозером/скрепером - вручную	- II/I -	III-IV III-II II
2. Плотность, : - первого слоя (суглинка)	1.7	1.8
Показатели разрыхления: - первоначальное, % - остаточное, %	20 -	30 7
4. Наибольшая крутизна откосов: - в естественном залегании - насыпной	0 -	(1:0.25) 0.25 (1:1) 1

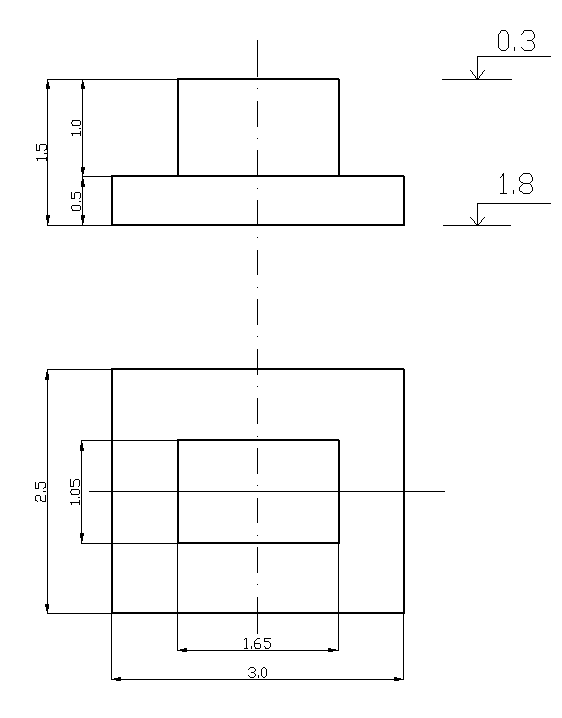

1.3 Дополнительные сведения

Рис. 3

2. Определение объемов земляных работ

1. Определение типа и параметров земляного сооружения

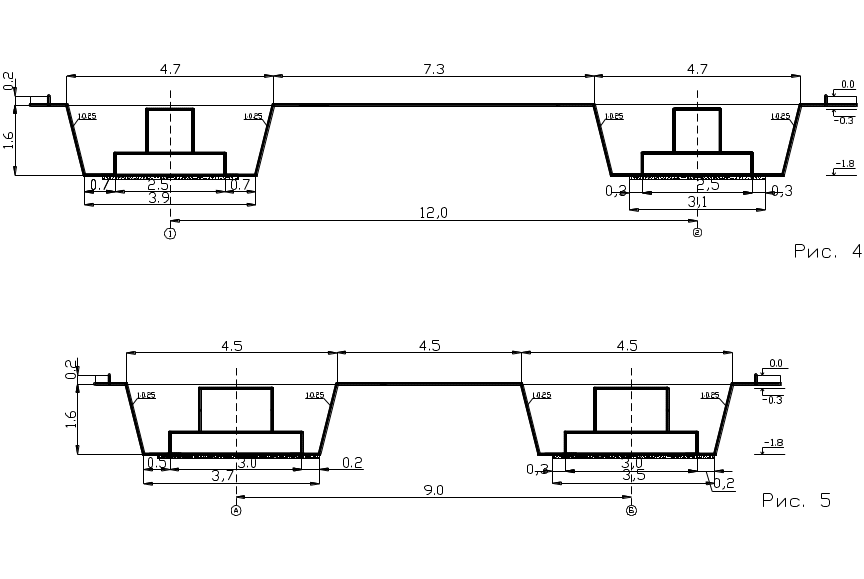

Схема размеров котлована

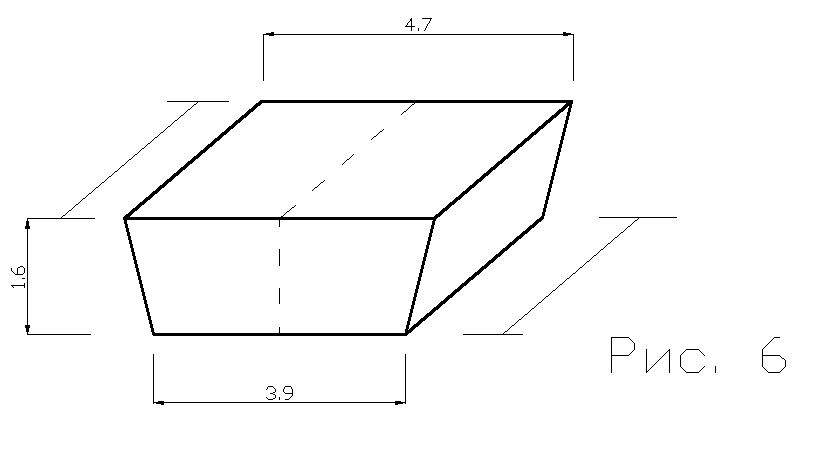

Принимаем 35 котлованов под каждый отдельный фундамент с размерами:

- по нижней границе котлована 3.9х3.7м

- по верхней границе котлована 4.7х4.5м

2.2 Расчет объема земляного сооружения

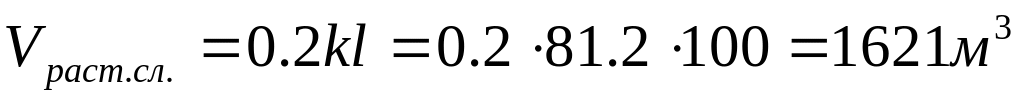

2.2.1 Расчет объемов механизированной разработки грунта

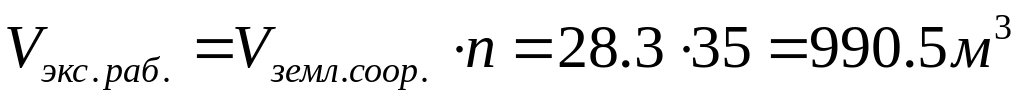

2.2.2 Расчет общего объема разрабатываемого грунта в плотном теле

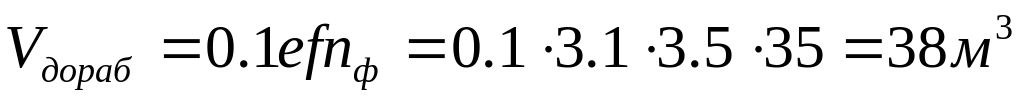

3. Расчет объема разработки грунта при засыпке на сооружении

3. Расчет объема грунта обратной засыпки и количество транспортируемого грунта

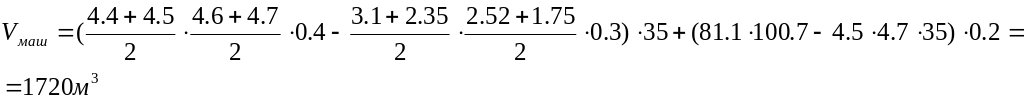

3. Расчет объема грунта кавальера

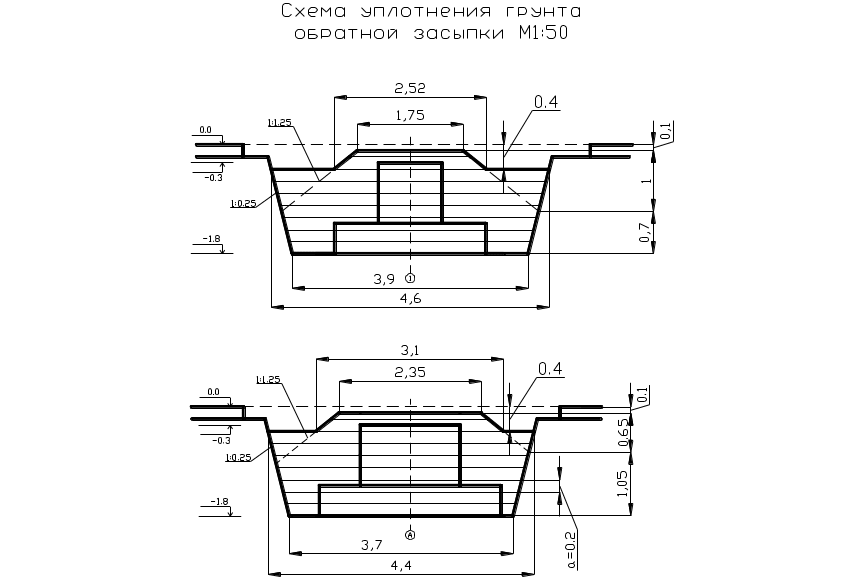

3. Определение объемов работ по уплотнению грунтов обратной засыпки

Рис. 7

Площадь уплотнения

Остатки в кавальерах разравниваем при помощи бульдозера с поворотным отвалом на тракторе Т100.

3. Расчет комплекта машин и механизмов

1. Выбор ведущей землеройной машины

Выбираем одноковшовый экскаватор с рабочим оборудованием «обратная лопата» с гидравлическим приводом по причинам: глубина котлованов составляет 1,6 м, группа трудности разработки грунта III-IV (глина). Вместимость ковша составит до .

Радиус копания

Наименьшая высота (глубина) забоя, обеспечивающая заполнение ковша экскаватора при рабочем оборудовании «обратная лопата» для III группы трудности по разработке грунта составляет 1,8м (приложение табл. 1)

Для рабочего оборудования «обратная лопата»:
