Санкт-Петербургский государственный

архитектурно-строительный университет

Строительный Факультет

Специальность: «Промышленное и гражданское строительство»

Кафедра Безопасность жизнедеятельности

Дисциплина: «Гражданская защита»

Расчетно-графическая работа «Оценка инженерной обстановки в чрезвычайных ситуациях»

Выполнила:

студентка гр. 5-П-5

Иванова К.Ю.

Принял:

преподаватель

Савин С.Н.

г. Санкт-Петербург

2012г.

Содержание

№ п/п	Наименование тем расчётно-графических и лабораторных работ	Страница
1	РГР: «Оценка воздействия опасных факторов пожара на персонал и население» (вар. 7)	3
2	РГР: «Расчеты по оценке химической обстановки при аварии на химически опасном объекте» (вар. 7)	8
3	РГР: «Оценка радиационной обстановки» (вар. 7)	12

Расчетно-графическая работа №1

Тема: «Оценка воздействия опасных факторов пожара на персонал и

население» (вариант 7)

Дано: Объект экономики расположен на территории населённого пункта в районе плотной застройки общей площадью S _Т = 48 тыс.м². Расстояние между зданиями составляет R =12 м. Площадь занимаемая зданиями в районе общей застройки составляет:

жилых: S_{зд жил}=28,8 тыс.м².

зданий объекта экономики: S_{зд оэ}=11,04 тыс.м².

Основным производственным процессом объекта экономики является производство с воспламеняющимися жидкостями, которое в соответствии с технологией имеет температуру вспышки t _ВСП =56⁰С. Предел огнестойкости здания составляет 2,2ч.

Погодные условия: Скорость ветра V=4м/с, влажность:  =29%. Длина фронта пожара L_Ф=300м. Норматив тушения пожара на одно противопожарное отделение составляет (за 10 ч) - h = 40м

Требуется выполнить:

1. Дать оценку пожарной обстановки, как на ОЭ, так и возможных последствий пожаров для района нахождения ОЭ, а так же рекомендации по их предотвращению.

2. Определить порядок действий персонала ОЭ и жителей городской застройки в условиях возникновения пожар

Решение:

1. Определение степени огнестойкости здания (табл.1)

Табл. 1

Степени огнестойкости по характеристике зданий	Предел огнестойкости, П, ч
I,II	≥2
III,IIIa,IIIб	2-1,5
IV,V	1-0,5

П = 2,2 ч ,следовательно степень огнестойкости здания – I, II

2. Категория пожароопасности производства – А

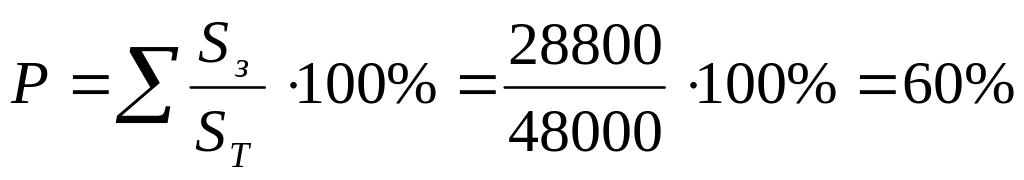

3. Плотность застройки

Вывод: По табл.2 возможно образование сплошных пожаров.

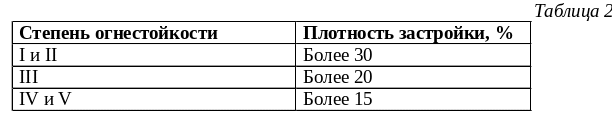

Возможность возникновения сплошных пожаров (Табл. 2)

Оценка пожарной обстановки методом прогнозирования.

Цель: оценка возможных последствий пожаров и выработка

рекомендаций по их предотвращению.

А. Оценка пожарной обстановки в населенном пункте.

Оценка ведется исходя из:

• характера и плотности застройки;

• огнестойкости зданий и сооружений;

• категории пожароопасности объектов и производств;

• Расстояния между зданиями R (м);

• длины фронта пожара L_Ф (м);

• влажности воздуха  (%);

• типа ЗС (встроенное, отдельно стоящее, негерметичное)

• скорости ветра V (м/с)

Итак:

а) степень огнестойкости зданий – I, II

б) пожароопасность объектов и производств: А

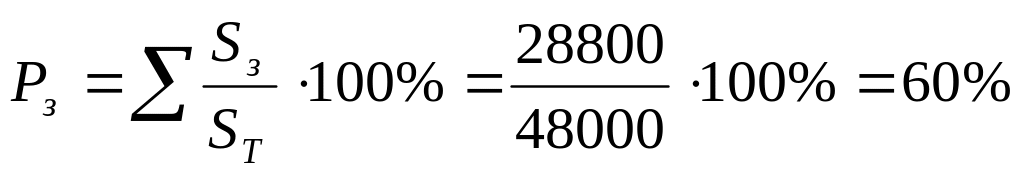

в) определяется плотность застройки

для жилых зданий

для объекта экономики

г) определяется вероятность возникновения и распространения пожара (Р)

• от расстояния между зданиями = 10

• от плотности застройки

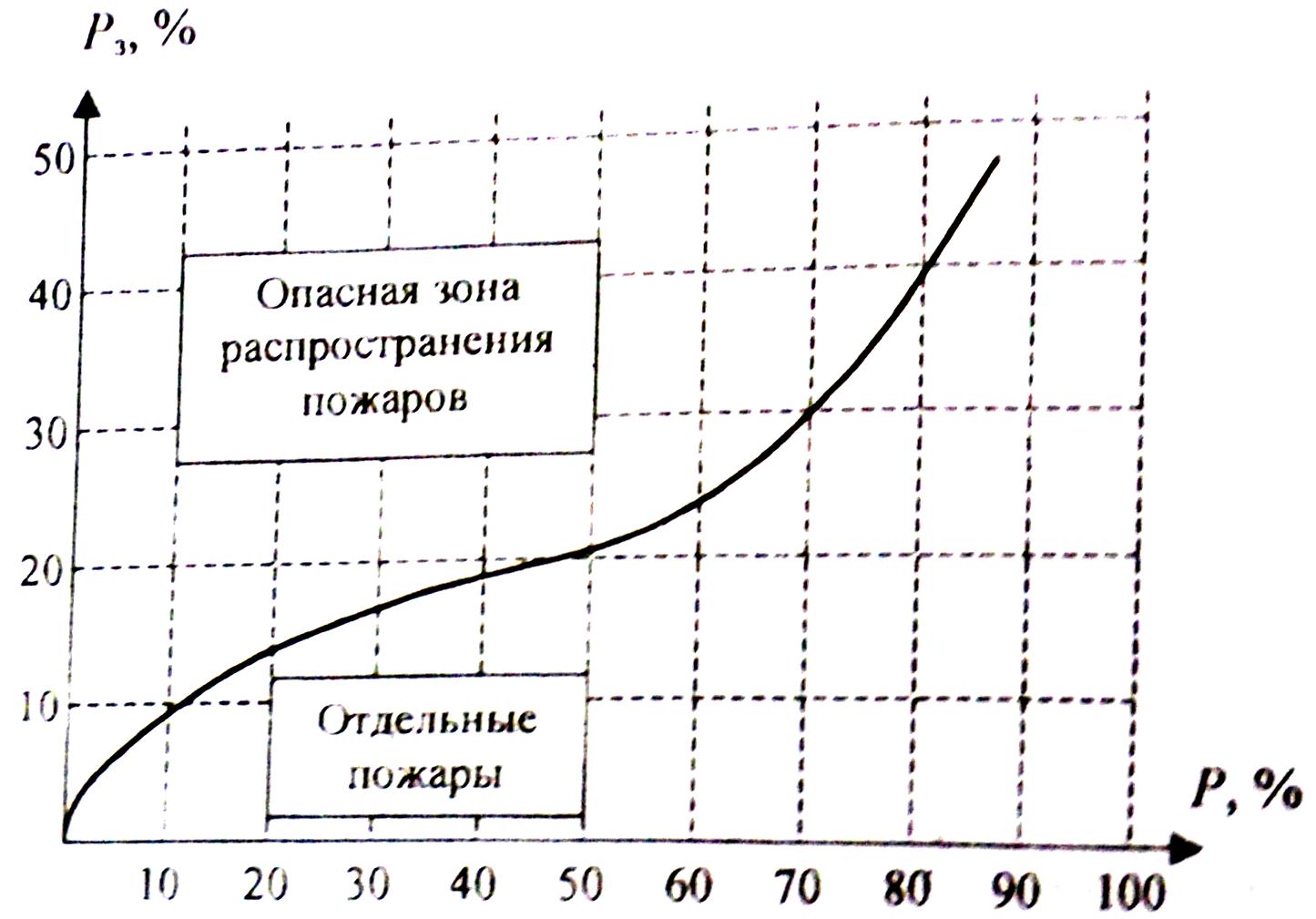

Воспользуемся графиком (рис. 1): опасная зона распространения пожаров.

Зависимость вероятности распространения пожара

от плотности застройки (рис. 1)

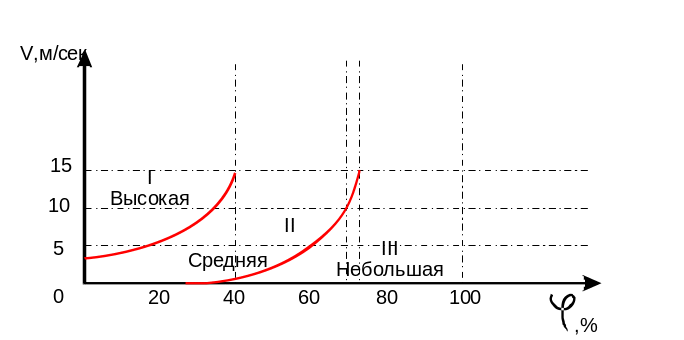

д) определение скорости распространения пожара от скорости ветра и влажности воздуха может быть выполнено с помощью номограммы:

По номограмме имеем что скорость распространения пожара средняя

ж) характер воздействия пожара на людей в ЗС

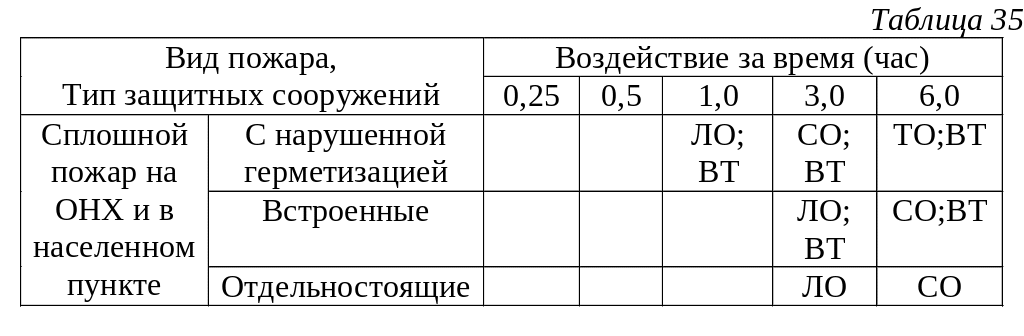

Характер воздействия пожара на людей в ЗС

(от высоких температур ВТ, воздействия газовой среды, дыма, окиси углерода; при этом люди получают легкое отравление (ЛО), среднее (СО), тяжелое отравление (ТО)

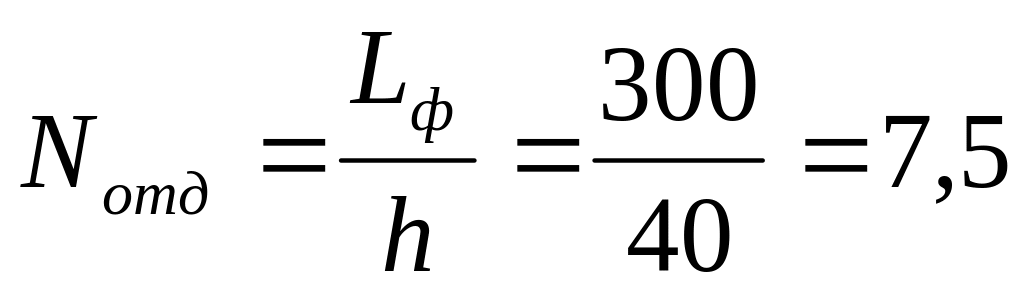

з) потребность в силах для пожаротушения: ,

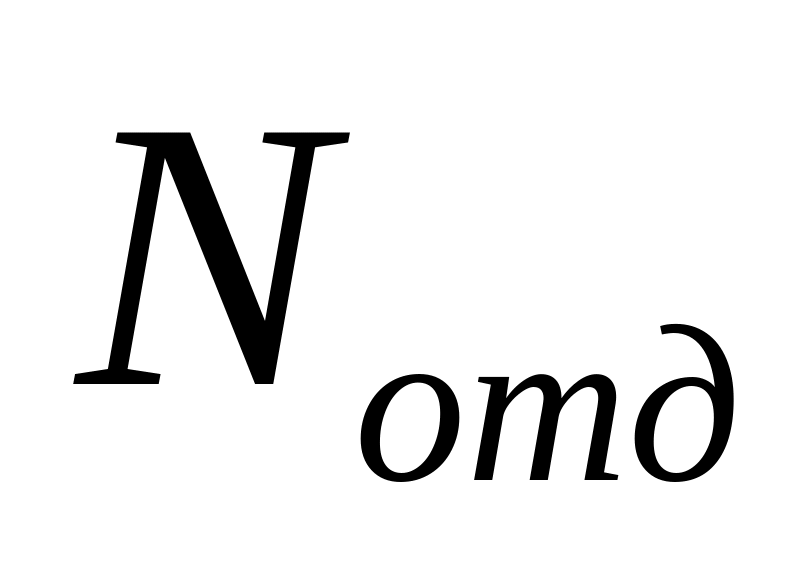

где -количество отделений, - фронт пожара, h-норматив на одно отделение за 10 часов.

Следовательно, получаем 7,5. Отсюда потребность в силах для пожаротушения -8 отделений.

Вывод: Из графика по плотности застройки видно, что зона распространения пожаров –отдельная, а скорость распространения пожара средняя, чему способствуют климатические условия. Степень огнестойкости зданий – I, II категория пожароопасности объектов и производств: А. Для того, чтобы потушить пожар нужно 8 отделений. В данной ситуации происходит легкое отравление людей. Чтоб избежать несчастных случаев, надо проводить пожарные тренировки и давать людям рекомендации о том, как вести себя в подобных ситуациях.

Важными факторами являются:

• порядок содержания территории, зданий и помещений, в том числе эвакуационных путей;

• мероприятия по обеспечению пожарной безопасности при проведении технологических процессов, эксплуатации оборудования, производстве пожароопасных работ;

• порядок и нормы хранения и транспортировки взрывопожароопасных веществ и пожароопасных веществ и материалов;

• места курения, применения открытого огня и проведения огневых работ;

• порядок сбора, хранения и удаления горючих веществ и материалов, содержания и хранения спецодежды;

• предельные показания контрольно-измерительных приборов (манометры, термометры и др.), отклонения от которых могут вызвать пожар или взрыв;

• обязанности и действия работников при пожаре, в том числе:

• правила вызова пожарной охраны;

• порядок аварийной остановки технологического оборудования;

• порядок отключения вентиляции и электрооборудования;

• правила применения средств пожаротушения и установок пожарной автоматики;

• порядок эвакуации горючих веществ и материальных ценностей;

• порядок осмотра и приведения в пожаровзрывобезопасное состояние всех помещений предприятия (подразделения).
