Міністерство освіти і науки молоді та спорту України

Сумський державний університет

Кафедра прикладної гідроаеромеханіки

Курсова робота

з курсу: “ГІДРАВЛІКА, ГІДРО- ТА ПНЕВМОПРИВОДИ”

Гідравлічний розрахунок системи гідропривода

Виконав Вітер М.Ю.

Група ВІ-01

Варіант 84

Викладач Герман В.Ф.

Суми 2012

ЗМІСТ

С.

1 ВИХІДНІ ДАНІ ДО РОБОТИ………………………………………………...3

1.1 Принципова схеми об'ємного гідропривода поступального руху……...3

1.2 Розрахунок довжини гідро лінії…………………………………………..4

2 РОЗРАХУНОК І ВИБІР ПАРАМЕТРІВ ГІДРОУСТАТКУВАННЯ……….5

2.1 Вибір робочого тиску……………………………………………………...5

2.2 Вибір робочої рідини……………………………………………………...5

2.3 Розрахунок розмірів гідроциліндра............................................................5

2.4 Розрахунок необхідної витрати рідини…...................................................7

2.5 Вибір гідророзподільника…........................................................................8

2.6 Вибір дроселя…............................................................................................8

2.7 Вибір фільтра.................................................................................................8

3 ГІДРАВЛІЧНИЙ РОЗРАХУНОК СИСТЕМИ ПРИВОДА…..........................10

3.1 Гідравлічний розрахунок трубопроводів…...............................................10

3.2 Визначення втрат тиску в гідросистемі….................................................11

4 ВИБІР ПАРАМЕТРІВ НАСОСА І ГІДРОКЛАПАНА ТИСКУ…................16

4.1 Вибір параметрів насоса….........................................................................16

4.2 Вибір гідроклапана тиску….......................................................................16

5 РОЗРАХУНОК ПОТУЖНОСТІ І ККД ГІДРОПРИВОДА….........................17

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ…………………………..…….18

1 Вихідні дані до роботи

1. Принципова схеми об'ємного гідропривода поступального руху

Робоча рідина з бака “Б” подається насосом “Н” через розподільник “Р” у робочу порожнину гідроциліндра “Ц”. Шток гідроциліндра навантажений силою “F”. Надлишок рідини, що нагнітається насосом, відводиться в бак «Б» через клапан переливний “КП”. Для регулювання швидкості робочого органа встановлений дросель “ДР”. Відпрацьована рідина з порожнини гідроциліндра через розподільник “Р”, дросель “ДР” і фільтр “Ф” зливається в бак “Б”.

За вибраним варіантом схеми гідропривода і заданими у табл.1 вихідними даними, а також взятим значенням робочого тиску, визначити розміри гідроциліндра і підібрати розподільник, дросель, гідроклапан, фільтр. Розрахувати втрати тиску в гідролініях і гідроапаратах привода. Вибрати насос. Розрахувати потужність і к.к.д. гідропривода.

Еквівалентну шорсткість гідроліній взяти Δе=0,06. Механічний ккд гідроциліндра взяти таким, що дорівнює η_мц =0,85 – 0,9.

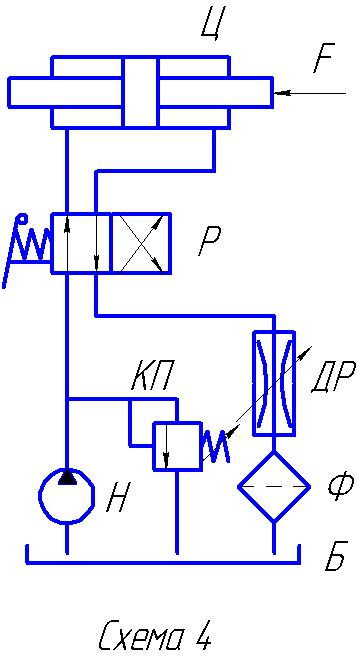

Рисунок 1.1 – Принципова схема об’ємного гідропривода

Таблиця 1 – Вихідні дані

Варіант	8
F, кН	70
Vn, м/хв.	3,6

2. Розрахунок довжини гідролінії

Для розрахунку приймаємо еквівалентну шорсткість гідроліній = 0,06 мм.

Механічний к.к.д. гідроциліндра беремо = 0,9.

Довжину напірної лінії, м, визначаємо за формулою 1.1

_нап =1,5+0,1N, (1.1)

де N – сума двох останніх цифр номера залікової книжки, N=4+8=12,

_нап = 1,5 + 1,2 = 2,7 м.

Довжину всмоктувальної лінії визначаємо за формулою 1.2

_вс = 0,2 _нап; (1.2)

_вс = 0,2 2,7 = 0,54 м.

Довжину зливної лінії визначаємо за формулою 1.3

_зл =1,15 _нап; (1.3)

_зл =1,15 2,7 = 3,105 м.
