Расчёт тэп (Технико-экономических показателей).

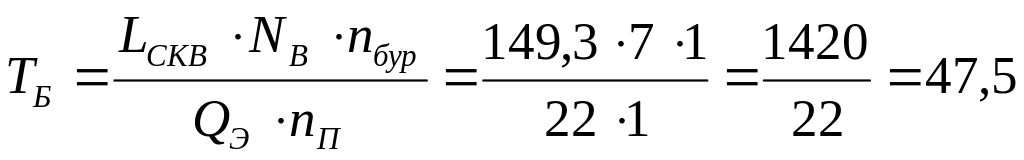

Трудоёмкость бурения:

, чел. – см.

LСКВ – общая длина скважин, в слое, м;

NВ - количество вееров в отбиваемом забое;

nбур - число бурильщиков занятых на оборудовании в смену, чел;

nП – число исполнительных органов буровой установки, шт;

QЭ - эксплуатационная производительность бурильной установки, м/смену.

Время бурения скважин:

, см.

ТБ - трудовые затраты на бурение скважин, чел. – см.

nБ- число бурильщиков, одновременно работающих в забое, чел;

Трудоёмкость заряжания скважин при механизированном заряжении ВВ:

, чел. – см.

QВВ - количество ВВ на отбойку руды скважинами одного забоя;

QЭ- - производительность зарядчика, кг/смену;

nЗАР - количество рабочих, обслуживающих зарядчик.

Время заряжания скважин:

, см.

nЗ - число рабочих, занятых на заряжании скважин в слое, чел.

Расчёт суммарных значений трудоемкости и времени скважинной отбойки:

, чел. – см.

, см..

Трудоемкость скважинной отбойки 1 т руды:

, т/м

ρР - плотность руды в массиве, т/м3;

V – объем отбиваемый руды скважинами за цикл.

Экономика.

Расчет себестоимости добычи 1 т руды по процессам очистной выемки производится по следующим видам затрат: заработная плата, амортизация оборудования, материалы, энергия.

Себестоимость шпуровой отбойки руды по статье З/П:

При расчете затрат по заработной плате рабочих забойной группы учитываются тарифные ставки, сдельный приработок, дополнительная зарплата, полярные надбавки, районный коэффициент и прочие доплаты. При расчете основного дневного заработка в зависимости от разряда принимаются следующие тарифные ставки для рабочих, занятых на подземных горных работах (Приложение № 9).

В графе Тарифная ставка указываем оклад, по профессии за смену, в соответствии с разрядом; руб.

В графе Приработок указываем 10 % от Тарифной ставки рабочего;, руб/см.

Премия принимается до 20 % от Тарифной ставки; руб/см.

Прочие доплаты принимаются в размере 6 % от Тарифной ставки; руб/см.

Основная З/П = ∑(Тарифная ставка, Приработок, Премия, Прочие доплаты); руб/см.

Дополнительная З/П принимаются в размере 25 % от Основной З/П, которая учитывает оплату отпусков, больничных, выходные пособия; руб/см.

Доплата по районному коэффициенту; руб/см.

Полярная надбавка - 50% от Тарифной ставки; руб/см.

Условный дневной заработок = ∑(Основная З/П, Дополнительная З/П, Доплата по районному коэффициенту, Полярная надбавка), max кол-во рублей получаемые рабочим за смену; руб/см.

Суммарная З/П за выполненный объём работ = Условный дневной заработок умножить на Трудоёмкость; руб.

Себестоимость руды отношение Суммарной З/П за выполненный объём работ к Объёму работ; руб/т.

Себестоимость шпуровой отбойки руды по статье З/П.

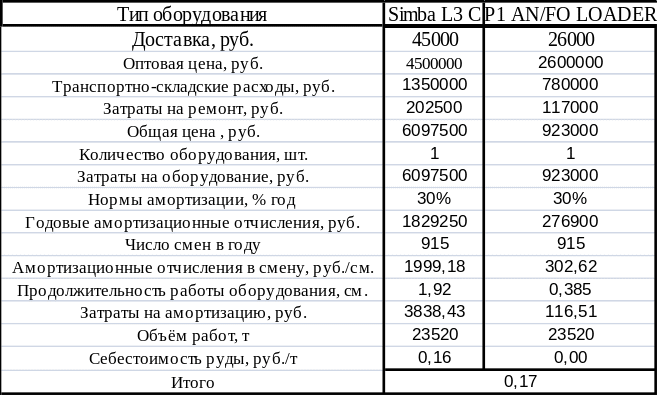

Себестоимость шпуровой отбойки руды по статье Амортизация оборудования:

При расчете затрат на амортизацию оборудования нормы амортизационных отчислений определяются по нормам СНИП. В балансовую стоимость оборудования включается оптовая цена, величина затрат на доставку оборудования от завода-изготовителя на базу механизации, определяемой в процентах к оптовой цене в зависимости от территориального района или зон Крайнего Севера и местности, приравненных к ним.

Транспортно-складские расходы - 30% от Цены оборудования, руб.

Цена с учётом ТСР = Цены оборудования + ТСР, руб.

Затраты на оборудование = Цена с учётом ТСР∙Кол-во оборудования, руб.

Нормы амортизации - 10-30% от Затрат на оборудование, %/год.

Годовые амортизационные отчисления = произведение Затрат на оборудование и Норм амортизации, руб.

Амортизационные отчисления в смену отношение Годовых амортизационных отчислений к Числу смен в год, руб/см.

Затраты на амортизацию произведение Амортизационных отчислений в смену на Продолжительность работы оборудования, руб.

Себестоимость руды отношение Затрат на амортизацию к Объёму работ, руб/т.

Себестоимость шпуровой отбойки руды по статье Материалы:

При определении затрат на материалы учитываются: взрывчатые вещества, средства взрывания, буровая сталь, и т.п.

Расход ВВ принимается на основании удельного расхода ВВ на отбойку с учетом 10 – 20 % ВВ на вторичные дробления.

, кг/т

Общую длину огнепроводного или детонирующего шнура принимают на 10% больше длины шпуров или скважин.

Расход буровых коронок определяется по формуле:

штук,

L – общая длина скважин;

qК - стойкость буровых коронок, м, принимается с учетом 5-кратной их заточки следующей:

Коэффициент крепости по шкале проф.М.М.Протодьяконова

<6

6-7

8-9

10-11

12-13

14-15

16-17

18-19

Стойкость буровых коронок

130

90

55

30

19,5

12,5

8,0

5,0

Стойкость буровых штанг, м

Коэффициент крепости пород по шкале проф. М.М. Протодьяконова

Диаметр скважин, мм

50-60

60-70

105

145

4-8

240-290

75-90

300-360

120-150

8-12

190-240

60-75

240-300

100-120

12-16

130-190

40-60

160-240

65-100

16-20

30-130

15-40

100-160

40-65

Износостойкость погружных пневмоударников в зависимости от диаметра и крепости пород, м

Коэффициент крепости пород по шкале проф. М.М. Протодьяконова

Диаметр скважин, мм

105

125

150

4-8

480-560

13001500

530-620

8-12

400-480

10001300

440-530

12-16

330-400

900-1000

360-440

16-20

250-330

670-900

275-360

Очистка скважин проводится непрерывно в процессе бурения при помощи: промывочных жидкостей, сжатого воздуха, пенных систем.

В данной работе я применил техническую воду (1 м3 ≈ 300 рублей(1 м3 = 1000л)).

Промывочная жидкость применяется при бурении для очистки скважины от разбуренной породы, облегчения процесса разрушения ГП, смазки и охлаждения оборудования и др.

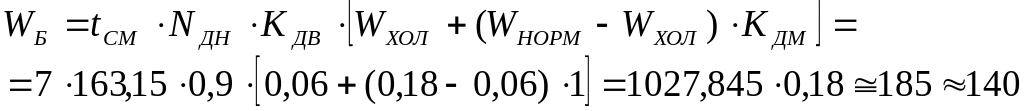

Расход ДТ за смену:

Т.к. объём топливных баков ограничен, принимаем среднее значение расхода(меньше полученных).

, л

, л

, л

tСМ - время работы за смену;

Nдн - номинальная мощность двигателя, л.с.;

Кдв - коэффициент использования времени работы двигателя, представляющий собой отношение времени работы двигателя в течение смены к средней продолжительности рабочей смены;

Кдм - средний коэффициент использования мощности двигателя, представляющий собой отношение мощности двигателя в процессе работы к ее номинальной мощности;

Wнорм - удельный расход топлива на 1 л.с. номинальной мощности за 1 ч при нормальной нагрузке;

Wхол - удельный расход топлива на 1 л.с. номинальной мощности за 1 ч при холостой работе двигателя.

*Формула предложена докт. экон. наук С.Е. Канторером.

Расход смазочных материалов за смену принимаем как 8% от затрат на ДТ.

экплутационные расчёты:

БУРЕНИЕ

Производительность (м/см.)-----------740

расход воды (л/см.)-------------------44400

расход воздуха (м3/см.)---------------142,08

ЗАРЯЖАНИЕ

Производительность (кг/см.)---------------29600

расход воздуха (м3/см.)---------------------71336

Себестоимость шпуровой отбойки руды по статье Материалы.

Себестоимость шпуровой отбойки руды по статье Энергия:*

*в приведённую таблицу я включил расчет расхода воздуха (по тех. и рабочим).

Стоимость 1 м3 сжатого воздуха составляет 3 рубля.

Расчет расхода воздуха по выхлопным газам от ДВС:

, м3/мин

GУД – удельный расход воздуха на единицу мощности ДВС: принимается

равным 5 м3/мин на 1 л.с. мощности (6,8 м3/мин на 1 кВт);

NДВС - суммарная мощность одновременно работающих машин с ДВС, л.с. (кВт);

n – коэффициент, учитывающий количество одновременно работающих машин с ДВС.

Т.к. работа перфоратор зависит от двигателя буровой установки, то пренебрегаем расходом электроэнергии и рассчитываем расход ДТ (см. статью Материалы).

Расчет расхода воздуха по людям QЛ:

, м3/см

NЧ - максимальное количество людей, одновременно работающих в забое

(по нормам на одного человека для дыхания необходимо подавать не менее 6 м3/мин воздуха);

t – время смены, мин.
