Билет №23

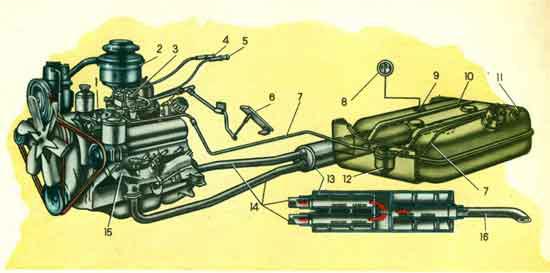

1) Схема системы питания карбюраторного двигателя:
1 — топливный насос; 2 — воздушный фильтр; 3 — карбюратор; 4 — кнопка управления воздушной заслонкой; 5 и 6 — кнопка и педаль управления дросселями; 7 — топливопроводы; 8 и 9 — указатель уровня топлива и его датчик; 10 — топливный бак; 11 — кран; 12 — фильтр-отстойник; 13 — глушитель; 14 — приемные трубы глушителя; 15 — выпускной трубопровод двигателя; 16 — выпускная труба глушителя.
Запас топлива для работы двигателя хранится в топливном баке 10, из которого топливо подается к карбюратору топливным насосом 1 по топливопроводам 7. Фильтр-отстойник 12 очищает топливо от механических примесей и отделяет случайно попавшую в него воду. Воздушный фильтр 2 очищает от пыли поступающий в карбюратор атмосферный воздух.
Карбюратор 3 приготовляет горючую смесь, которая по впускному трубопроводу поступает в цилиндры. Выпускной трубопровод 15 отводит из цилиндров отработавшие газы. Глушитель 13 уменьшает шум отработавших газов, выходящих в атмосферу.
2)ТНВД предназначен для впрыска в цилиндры двигателя порции топлива под высоким давлением в определенной последовательности.
Состоит из одинаковых секций по количеству цилиндров двигателя.
Секция состоит из:
Корпуса
Втулки плунжера (гильзы)
Плунжера
Поворотной втулки
Нагнетательного клапана, который прижат штуцером к гильзе плунжера через прокладку
3)В простейшей раздаточной коробке без понижающей передачи вал заднего моста постоянно соединен с механизмами привода, а для включения переднего моста существует зубчатая муфта. При таком включении крутящий момент на ведущих колесах переднего и заднего мостов определяется в соответствии с силами сцепления дорожного покрытия с колесами автомобиля. Чтобы исключить проскальзывания передних управляемых колес при повороте на дорогах с усовершенственным покрытиям, передний мост нужно отключить и включить только в трудных дорожных условиях.
Задача «раздатки» — подведение и распределение крутящего момента между ведущими осями. Этот агрегат присутствует на большинстве полноприводных автомобилей повышенной проходимости. В классическом виде она представляет собой блок валов и шестерен в отдельном корпусе, который соединен с ведомым валом КПП — как правило, цепным приводом. Это наиболее распространенная современная конструкция. Первоначально привод был шестеренчатым, и похожая конструкция до сих пор применяется на некоторых марках полноприводных автомобилей. Управление связью «КПП-раздатка» осуществляется либо через систему механических тяг, либо через систему электромагнитных или электровакуумных приводов.
В классической схеме присутствует пониженный ряд с передаточным отношением от 1:2 до 1:3 (приблизительно). При одинаковых оборотах двигателя величина крутящего момента, передаваемого на оси автомобиля, увеличивается пропорционально этому отношению, а также удваивается диапазон передач.
Билет №24
Система зажигания служит для воспламенения рабочей смеси в цилиндрах двигателя в строго определённые моменты
Устройство
Катушка зажигания представляет собой высоковольтный импульсный повышающий трансформатор (упрощённая катушка Румкорфа) системы зажигания ДВС, первичная обмотка которого имеет сравнительно небольшое количество витков толстого провода и рассчитана на импульсы низкого напряжения, например 12 вольт (6 вольт на старых автомобилях и мотоциклах), вторичная обмотка выполнена из тонкого провода с большим количеством витков, благодаря чему во вторичной обмотке создаётся высокое импульсное выходное напряжение до 25.000 — 35.000 вольт по формуле: напряжение = индукция в витке × количество витков. Высокое напряжение от катушки зажигания с помощью высоковольтного кабеля подаётся на распределитель (трамблер), от него с помощью высоковольтных кабелей напряжение распределяется по свечам зажигания. Высокое напряжение обеспечивает искру между электродами свечи, тем самым воспламеняя топливо-воздушную смесь.
Раньше катушки зажигания делали с незамкнутым магнитопроводом, в настоящее время появились трансформаторы зажигания с замкнутым магнитопроводом.
Принцип действия любой катушки зажигания следующий. Через первичную обмотку катушки зажигания протекает постоянный ток. В момент, когда нужна искра, цепь первичной обмотки разрывается размыканием контактов прерывателя, механически связанных с кулачком на вале, или с помощью электронных (транзисторных или тиристорных) ключей, в которых управляющий импульс формируется электронной схемой (контактной или бесконтактной, содержащей датчик Холла).
На некоторых образцах мото- и автотехники с двухцилиндровыми двигателями (например, мотоциклы «Днепр», автомобили «Ока») применяются двухискровые катушки зажигания (искра проскакивает одновременно на двух свечах). Топливо-воздушная смесь воспламеняется только в одном цилиндре, так как в другом проходит такт выпуска и воспламеняться нечему.
В последнее время получили распространение выносные катушки зажигания на каждую свечу (по числу цилиндров).
2)-билет 17 вопрос 1.
Принцип действия:
Привод включения передач раздаточной коробки механический. Рычаг включения передач шарнирно установлен в проушинах кронштейна на оси. Нижний конец рычага входит в паз штока и уплотнен в нем фигурной пружиной. Вилка включения крепится к штоку (ползуну) и входит в паз зубчатой муфты синхронизатора. В нейтральном и включенном положениях шток удерживается шариковым фиксатором с пружиной. Муфта блокировки дифференциала расположена на шлицевой части корпуса дифференциала. При блокировке дифференциала она соединяет вал привода переднего моста с корпусом дифференциала. В паз зубчатый муфты заходит вилка, закрепленная на штоке болтом. Шток вилки блокировки дифференциала фиксируется аналогично со штоком включения передач.
3)Надежный пуск двигателя возможен при условии, если его коленвал вращается с частотой 60-80мин-1.Так как достижение такой частоты вращения при помощи рукоятки требует от водителя значительных усилий , то применяют электрический двигатель-стартер.
1 - обмотка якоря; 2- обмотка возбуждения; 3 - полюс; 4 - контакты тягового реле; 5 - контакт замыкания добавочного резистора; 6 - обмотки тягового реле; 7 - якорь тягового реле; 8 - регулировочный винт-тяга; 9 - защитный кожух; 10 - рычаг; 11 - винт регулировки хода шестерни; 12 - крышка со стороны привода; 13 - упорное кольцо; 14 - шестерня; 15 - муфта свободного хода; 16 - пружина; 17 - поводковая муфта; 18 - корпус; 19 - якорь; 20 - защитная лента; 21 - коллектор; 22 - крышка со стороны коллектора.

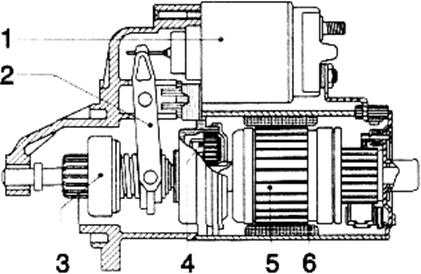

1 - соленоид и пусковое реле; 2 - рычаг включения стартера; 3 - обгонная муфта с ведущей шестерней; 4 - шестеренчатый редуктор (планетарная передача); 5 - якорь; 6 - постоянные магниты
Для включения стартера нужно повернуть ключ зажигания вправо до отказа, при этом замыкается цепь обмотки реле включения.Созданое обмоткой реле магнитное поле приводит к замыканию контактов реле, в результате втягивающая и удерживающая обмотки тягового реле включаются элект. цепь.Под действием магнитного поля обмоток втягивается сердечник тягового реле и рычагом, связаным с ним , вводит в зацепление шестерню привода с венцом маховика.Одновременно медный контактный диск на другом конце стержня после включения шестерни замкнет силовую электр. Цепь стартера.
При повороте ключа зажиг. В исходное положение цепь удерживающей обмотки размыкается, и сердечник тягового реле , а с ним рычаг и медный диск включения вернутся в исходное положение, стартер выключится.
