Конструкция рельсовых стыков и их назначение (рисунки)
3.9. Рельсы на прямых и на кривых участках пути укладываются со стыками на весу.
3.10. Стыки обеих рельсовых нитей должны располагаться по угольнику. Забег стыка одной нити относительно стыка другой допускается не более 3 см (на кривых участках - сверх половины укорочения).
Стыки рельсов должны располагаться в середине шпального ящика симметрично относительно стыковых шпал. При скреплениях КБ-50 и ЖБ-50 для возможности постановки стыковых болтов разрешается смещение стыка относительно стыковых шпал до 7 см.
3.11. В пределах переездных настилов рельсовые стыки не допускаются. При попадании стыков в пределы настилов их необходимо смещать укладкой рельсов длиной 12,5 м.
3.12. Рельсы в стыках должны соединяться между собой двухголовыми накладками.
Стыки с шестидырными накладками должны быть сболчены шестью болтами, с четырехдырными - четырьмя болтами.
На каждый болт под гайку необходимо надевать пружинную шайбу соответствующего размера.
Болты в стыках располагаются гайками в разные стороны через один болт.
Гайки стыковых болтов следует затягивать усилием, соответствующим крутящему моменту при рельсах типа Р65 - 5600 = 6000 кгс · см, Р50 - 4500 = 4800 кгс · см, Р43 - 3600 = 3800 кгс · см; при завинчивании гаек ручными ключами длина их при рельсах типа Р65 должна быть 100 см, а Р50 - 75 см.
3.13. На участках, где применяется автоблокировка, для разделения рельсовых цепей на отдельные изолированные один от другого блок-участки применяются изолирующие стыки.
Изолирующие стыки укладываются с объемлющими (рис. 3) и двухголовыми (рис. 4) металлическими накладками, а также клееболтовые (рис. 5). На станционных путях (кроме главных и приемо-отправочных) при рельсах Р43 допускается устройство изолирующих стыков с лигнофолевыми накладками (рис. 6).
Изолирующие стыки с металлическими накладками должны устраиваться на весу, а с лигнофолевыми - на сдвоенных деревянных шпалах (см. рис. 6). В изолирующих стыках зазоры должны быть в пределах от 5 до 8 мм.
Выступающие наружу части фибры следует покрывать гидроизоляционным веществом.

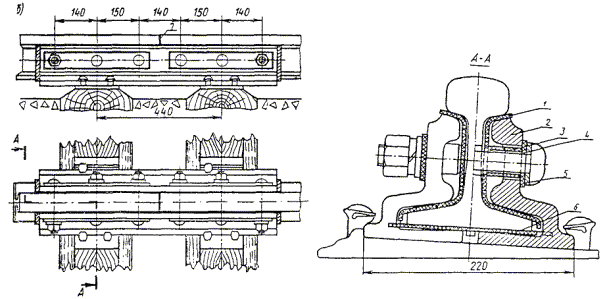

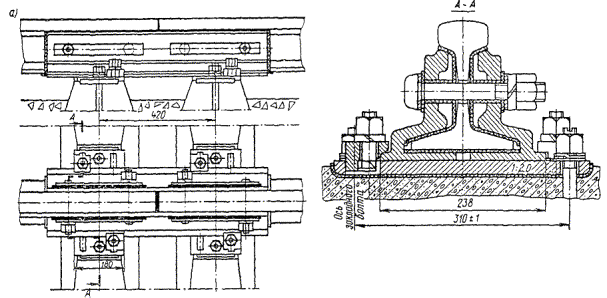

Рис. 3. Изолирующий стык рельсов с объемлющими металлическими накладками:
а - на железобетонных шпалах; б - на деревянных шпалах; 1 - прокладка боковая; 2 - накладка; 3 - втулка; 4 - планка под болты; 5 - стопорная планка; 6 - прокладка нижняя; 7 - прокладка стыковая
В стыках с металлическими накладками изоляция стыкуемых рельсов обеспечивается постановкой изолирующих прокладок и втулок, а в стыках с лигнофолевыми накладками - постановкой изолирующей прокладки только в стыковой зазор.

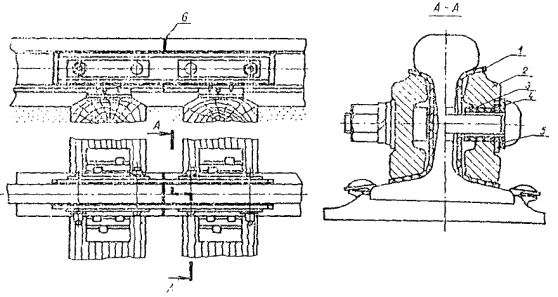

Рис. 4. Изолирующий стык с двухголовыми металлическими накладками на деревянных шпалах:
1 - прокладка боковая; 2 - накладка; 3 - втулка; 4 - планка под болты; 5 - стопорная планка; 6 - прокладка стыковая

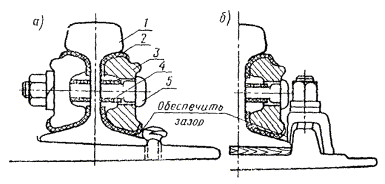

Рис. 5. Изолирующий клееболтовой стык:
а - с костыльным прикреплением; б - с прикреплением типа К; 1 - рельс; 2 - изоляция из стеклоткани, пропитанной эпоксидным клеем; 3 - накладка; 4 - изоляция на болте; 5 - болт
Клееболтовые изолирующие рельсовые стыки (см. рис. 5) должны изготовляться в специальных цехах по специальным техническим условиям.

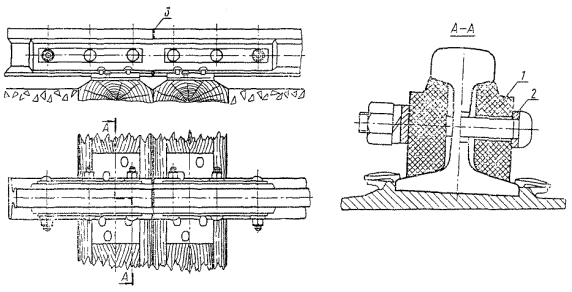

Рис. 6. Изолирующий стык рельсов с лигнофолевыми накладками:
1 - накладка; 2 - стопорная планка; 3 - прокладка стыковая
3.14. При стыковании рельсов разных типов должны применяться переходные накладки, изготовляемые в заводских условиях. Разрешается стыковать разнотипные рельсы, отличающиеся только на одну ступень (например, рельсы Р50 с рельсами Р65 или рельсы Р50 с рельсами Р43). Стык с переходными накладками показан на рис. 7, а переходные накладки на рис. 7, а.

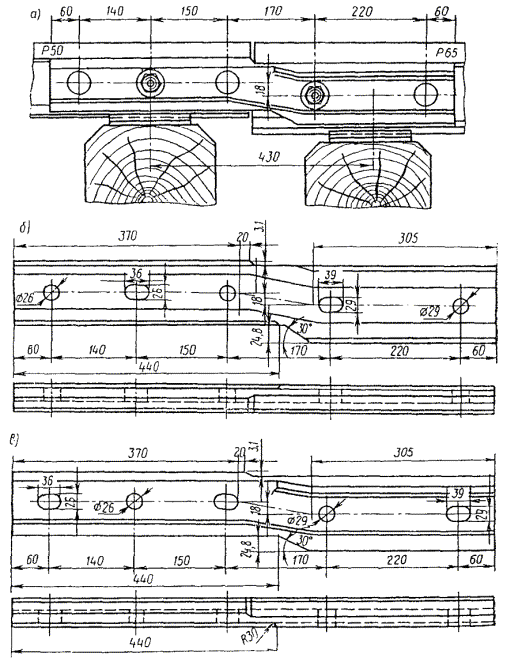

Рис. 7. Стык с переходными накладками:
а - стык в сборке; б - накладка переходная Р65-Р50 (левая); в - накладка переходная Р65-Р50 (правая)
Вместо стыка с переходными накладками возможна укладка в путь переходного рельса нормальной длины заводского изготовления, одна половина которого соответствует типу одного из соединяемых рельсов, другая - типу другого.

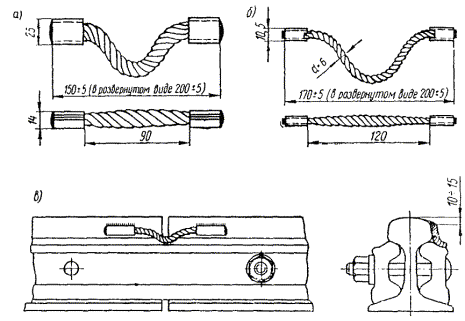

Рис. 8. Рельсовые соединители (размеры даны в миллиметрах)
