164. В каком из уравнений, составленных по второму закону Кирхгофа, имеется ошибка?

+1) E1 – E2 = I1R1 + I2R2

165. Какое из приведенных уравнений соответствует рисунку?

+1) I1 + I2 + I3 – I4 = 0

166. Независимым называется контур цепи, в который входит хотя бы …

+1) одна ветвь, не входящая в другие контура

167. Ветвью называется участок цепи между двумя …

+1) узлами

168. Узлом электрической цепи называется место соединения …

+1) трех и более проводников

169. Как изменится напряжение на резисторах R1, R2 и R3 при увеличении R1 (U = const)?

+1) U1 увеличится, U2 уменьшится, U3 уменьшится.

170. Проводник, изготовленный из материала с удельным сопротивлением 1 мкОм·м, имеет площадь поперечного сечения 10 мм² , сопротивление 10 Ом. Длина проводника равна ___ м.

ОТВЕТ: 100

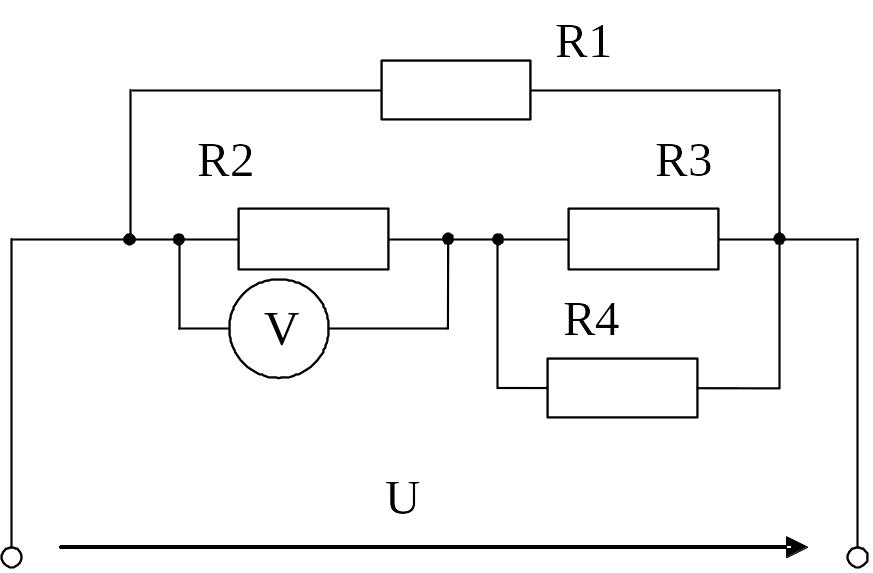

171. U = 36 В, R1 = 6 Ом, R2 = 2 Ом, R3 = 12 Ом, R4 = 6 Ом. Показание вольтметра равно ___ вольт.

ОТВЕТ: 12

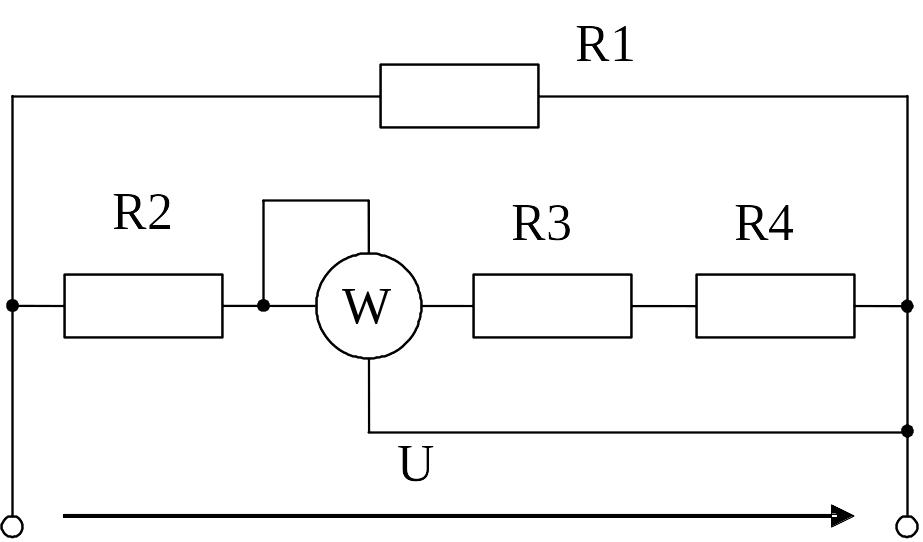

172. U = 48 В, R1 = 4 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 8 Ом. Показание ваттметра равно ___ Вт.

ОТВЕТ: 36

173. U = 24 В, R1 = 6 Ом, R2 = 2 Ом, R3 = 6 Ом, R4 = 4 Ом. Показание ваттметра равно ___ Вт.

ОТВЕТ: 40

174. I₂ = 8 A, I₃ = 3 A, I₄ = 5 A. Сила тока I₁ равна ___ ампер.

ОТВЕТ: 6

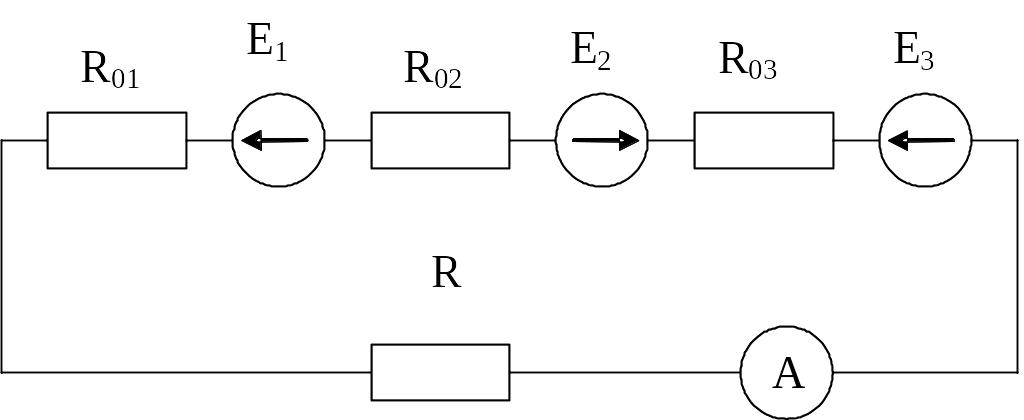

175. E₁ = 24 В, E₂ = 12 B, E₃ = 48 B, R₀₁ = 1 Ом, R₀₂ = 2 Ом, R₀₃ = 3 Ом, R = 14 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 3

176. Как изменится яркость горения ламп Е1 и Е2 при замыкании ключа?

+1) Яркость Е1 увеличится, яркость Е2 уменьшится.

177. Как изменятся показания амперметров при замыкании ключа?

+1) Показания обеих приборов увеличатся.

178. Выберите правильную формулу для связи амплитудного и среднего значения синусоидального переменного тока?

+1)

179. Чему равна начальная фаза переменного тока, график изменения которого изображен на чертеже?

+1) 0

180. Какое из приведенных выражений для расчета реактивных сопротивлений в цепи синусоидального тока содержит ошибку?

+1)

181. Выберите правильное утверждение по отношению к векторам i1 и i2 .

+1) Вектор I₂ отстает от I₁ на 135 ^ο

182. Какой характер нагрузки имеет электрическая цепь, график изменения напряжения и тока которой изображены на рисунке.

+1) Активно-индуктивный

183. Какой элемент не потребляет реактивную мощность?

+1) Идеальный резистор

184. Выберите правильную формулу для расчета коэффициента мощности.

+1)

185. В каких единицах измеряется активная электрическая энергия?

+1) кВт час

186. Векторная диаграмма какой цепи изображена на рисунке?

+1)

187. Векторная диаграмма какой цепи изображена на рисунке?

+1)

188. Ток цепи изменяется по закону . Какое из приведенных выражений для напряжений на участках соответствует данной цепи?

+1)

189. Какой характер нагрузки имеет цепь, изображенная на рисунке, если X_L меньше X_C, а R равно нулю ?

+1) Чисто емкостный

190. Напряжение на всей цепи изменяется по закону , ток цепи изменяется по закону . Какое из приведенных соотношений между сопротивлениями справедливо для данной цепи?

+1) X_C больше X_L

191. Напряжение U цепи, изображенной на рисунке, изменяется по закону . В каком варианте ответа справедливы оба выражения для токов ветвей?

+1)

192. Ток I₂ цепи, изображенной на рисунке, изменяется по закону . В каком варианте ответа справедливы выражение для напряжения U и тока I₁?

+1)

193. Комплексное значение какой из приведенных ниже величин для данной цепи записано верно, если ?

+1)

194. Резонансом токов называется режим работы, когда в цепи с параллельным включением индуктивного и емкостного элементов …

+1) ток в неразветвленной части цепи совпадает по фазе с напряжением на цепи.

195. При каком условии в цепи, изображенной на рисунке будет наблюдаться резонанс токов?

+1) Резонанс невозможен

196. В цепи переменного тока напряжение и ток изменяются по законам: . Полная мощность цепи равна ___ ВА.

ОТВЕТ: 1000

197. Емкостное сопротивление X_C =30 Ом, , ваттметр показывает 640 Вт, амперметр 4 А. Напряжение U равно ___ вольт.

ОТВЕТ: 200

198. U = 200 В, X_L = 30 Ом, R = 40 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 4

199. U = 200 В, R = 30 Ом, амперметр показывает 4 А. Реактивная мощность цепи равна ___ вар.

ОТВЕТ: 640

200. Как изменятся ток цепи I, а также напряжения на конденсаторе U_C и напряжение на резисторе U_R при уменьшении емкости конденсатора?

+1) U_R уменьшится

201. U = 200 В, X_L = 40 Ом, амперметр показывает 4 А. Активная мощность цепи равна ___ Вт.

ОТВЕТ: 480

202. U = 200 В, X_L = 40 Ом, амперметр показывает 4 А. Коэффициент мощности цепи равен ___ .

ОТВЕТ: 0,6

203. Что измеряют фазометром?

+1) Коэффициент мощности

204. Формула для связи величины линейного и фазного напряжения в трехфазной сети имеет вид …

+1)

205. В трехфазной цепи, где нагрузка соединена треугольником, произошел обрыв в одной из фаз нагрузки. Напряжения на оставшихся фазах нагрузки …

+1) не изменятся

206. В каком из приведенных выражений, определяющих одно из напряжений симметричной трехфазной системы с прямой последовательностью фаз, допущена ошибка, если ?

+1)

207. В каком из приведенных выражений, определяющих одно из напряжений симметричной трехфазной системы с прямой последовательностью фаз, допущена ошибка, если комплексное напряжение U_A записано в виде

+1)

208. В трехфазной цепи, подключенной к симметричной системе напряжений, действующие значения напряжений на фазах нагрузки будут различными при соединении …

+1) несимметричной нагрузки звездой без нейтрального провода.

209. В трехфазной цепи, где нагрузка соединена треугольником, произошел обрыв в одной из фаз нагрузки. Ток в оставшихся фазах нагрузки …

+1) не изменится

210. В трехфазной цепи линейное напряжение U_Л = 380 В, линейный ток I_Л = 10 А, коэффициент мощности симметричной трехфазной нагрузки 0,5. Полная мощность нагрузки равна ___ ВА.

ОТВЕТ: 6582

211. Схему двух ваттметров для измерения активной мощности трехфазной нагрузки можно использовать …

+1) в любой трехпроводной трехфазной цепи

212. В представленной цепи разрядное сопротивление R_P ограничивает …

+1) значение эдс самоиндукции катушки при отключении

213. График, изображенный на рисунке иллюстрирует переходный процесс изменение тока …

+1) катушки при коротком замыкании катушки, подключенной к источнику постоянного напряжения

214. Коэффициент амплитуды несинусоидального переменного тока определяется выражением …

+1)

215. Напряжение и ток в цепи несинусоидального переменного тока изменяются по законам ; . Активная мощность цепи равна ___ Вт.

ОТВЕТ: 2500

216. Какое соотношение между статическим R и дифференциальным R_Д сопротивлениями нелинейного элемента, вольтамперная характеристика которого представлена на рисунке, справедливо?

+1) R_Д1 > R_Д2

217. Нелинейные резисторы R1 и R2 соединены последовательно и подключены к источнику постоянного напряжения U = 3 B. Сила тока резисторов равна ___ ампер.

ОТВЕТ: 1

218. Волновое сопротивление однородной линии с распределенными параметрами, не имеющей потерь, определяется выражением …

+1)

219. Магнитопровод трансформатора выполняется из отдельных пластин или ленты для …

+1) уменьшения потерь на вихревые токи

220. Соотношение между линейным и фазным током в трехфазной цепи выполняется если …

+1) симметричная нагрузка соединена треугольником

221. В трехфазной цепи, где нагрузка соединена звездой с нейтральным проводом, произошел обрыв в одной из фаз нагрузки. Напряжения на оставшихся фазах нагрузки …

+1) не изменятся

222. В каком из приведенных выражений, определяющих одно из напряжений симметричной трехфазной системы с прямой последовательностью фаз, допущена ошибка, если ?

+1)

223. В каком из приведенных выражений, определяющих одно из напряжений симметричной трехфазной системы с прямой последовательностью фаз, допущена ошибка, если комплексное напряжение U_A записано в виде

+1)

224. В трехфазной цепи, подключенной к симметричной системе напряжений, действующие значения линейных токов будут одинаковыми …

+1) при соединении симметричной нагрузки звездой или треугольником

225. В трехфазной цепи, где нагрузка соединена звездой с нейтральным проводом, произошел обрыв в одной из фаз нагрузки. Ток в оставшихся фазах нагрузки …

+1) не изменится

226. В трехфазной цепи линейное напряжение U_Л = 380 В, линейный ток I_Л = 10 А, коэффициент мощности симметричной трехфазной нагрузки 0,5. Активная мощность нагрузки равна ___ Вт.

ОТВЕТ: 3291

227. Двухэлементные счетчики активной энергии можно использовать …

+1) в любой трехпроводной трехфазной цепи переменного тока

228. Диод в представленной цепи ограничивает …

+1) значение эдс самоиндукции катушки при отключении

229. График, изображенный на рисунке иллюстрирует переходный процесс изменение тока …

+1) катушки при подключении ее к источнику постоянного напряжения

230. Коэффициент формы несинусоидального переменного тока определяет следующее выражение …

+1)

231. Напряжение и ток в цепи несинусоидального переменного тока изменяются по законам ; . Активная мощность цепи равна ___ Вт.

ОТВЕТ: 1250

232. Соотношение между статическим R и дифференциальным R_Д сопротивлениями нелинейного элемента, вольтамперная характеристика которого представлена на рисунке, имеет вид …

+1) R₂ < R₁

233. Нелинейные резисторы R1 и R2 соединены последовательно и подключены к источнику постоянного напряжения U = 6 B. Напряжение на резисторе R1 равно ___ вольт.

ОТВЕТ: 2

234. Фазовая скорость распространения электромагнитной волны в однородной линии с распределенными параметрами, не имеющей потерь, определяется выражением …

+1)

235. Феррорезонанс напряжений может наблюдаться в цепи с …

+1) последовательным включением нелинейной катушки и линейного конденсатора

236. В трехфазной цепи при соединении нагрузки звездой с нейтральным проводом ток нейтрального провода равен нулю, если одинаковы …

+1) комплексные сопротивления трех фаз

237. В трехфазной цепи, где симметричная нагрузка соединена звездой без нейтрального провода, произошло короткое замыкание в одной из фаз нагрузки. Напряжения на оставшихся фазах нагрузки …

+1) увеличатся в 1,73 раза

238. В каком из приведенных выражений, определяющих одно из напряжений симметричной трехфазной системы с прямой последовательностью фаз, допущена ошибка, если ?

+1)

239. В каком из приведенных выражений, определяющих одно из напряжений симметричной трехфазной системы с прямой последовательностью фаз, допущена ошибка, если комплексное напряжение U_A записано в виде

+1)

240. Обрыв нейтрального провода в четырехпроводной трехфазной системе является аварийным режимом, потому, что …

+1) на одних фазах приемника, соединенного звездой, напряжения увеличатся, на других уменьшатся

241. В трехфазной цепи, где симметричная нагрузка соединена звездой без нейтрального провода, произошло короткое замыкание в одной из фаз нагрузки. Ток в оставшихся фазах нагрузки …

+1) увеличится в 1,73 раза

242. В трехфазной цепи линейное напряжение U_Л = 380 В, линейный ток I_Л = 10 А, коэффициент мощности симметричной трехфазной нагрузки 0,5. Реактивная мощность нагрузки равна ____ вар.

ОТВЕТ: 5700

243. Трехэлементные счетчики активной энергии используются …

+1) в цепях, где нагрузка соединена звездой с нейтральным проводом.

244. Сопротивление R_О в представленной цепи ограничивает …

+1) ток источника при включении

245. График, изображенный на рисунке иллюстрирует переходный процесс изменения напряжения на …

+1) конденсаторе, при подключении его к источнику постоянного напряжения

246. Коэффициент искажения несинусоидального переменного тока определяется выражением …

+1)

247. Напряжение и ток в цепи несинусоидального переменного тока изменяются по законам ; . Активная мощность цепи равна ___ Вт

ОТВЕТ: 250

248. Соотношение между статическим R и дифференциальным R_Д сопротивлениями нелинейного элемента, вольтамперная характеристика которого представлена на рисунке, имеет вид …

+1) R_Д1 < R₁

249. Нелинейные резисторы R1 и R2 соединены последовательно и подключены к источнику постоянного напряжения U = 9 B. Напряжение на резисторе R2 равно ___ вольт.

ОТВЕТ: 6

250. Коэффициент фазы электромагнитной волны в однородной линии с распределенными параметрами, не имеющей потерь, определяется выражением …

+1)

251. Феррорезонанс токов может наблюдаться в цепи с …

+1) параллельным включением нелинейной катушки и линейного конденсатора
