124. Как изменятся показания амперметров при замыкании ключа?

+1) Показания РА1 уменьшатся, показания РА2 увеличатся.

125. Выберите правильную формулу для связи угловой частоты ω, частоты f и периода Т переменного тока и напряжения.

+1)

126. Укажите верное выражение для мгновенного значения переменного тока, если ток изменяется, как показано на графике.

+1)

127. Какое из приведенных выражений для цепи синусоидального тока, состоящей их последовательно соединенных R, L, C, содержит ошибку?

+1)

128. Какой из векторов на графике соответствует аналитическому выражению .

+1) I₄

129. Какой из треугольников сопротивлений или мощностей соответствует изображенной схеме?

+1) 1

130. Выберите правильную формулу для расчета реактивной мощности.

+1)

131. В каких единицах измеряется реактивная мощность?

+1) вар

132. Векторная диаграмма какой цепи изображена на рисунке?

+1)

133. Векторная диаграмма какой цепи изображена на рисунке?

+1)

134. Напряжение на всей цепи изменяется по закону , ток цепи изменяется по закону . Какое из приведенных соотношений между сопротивлениями справедливо для данной цепи?

+1) X_C больше X_L

135. Какой характер нагрузки имеет цепь, изображенная на рисунке, если X_L = X_C = R ?

+1) Чисто активный

136. При каком условии в цепи будет наблюдаться резонанс напряжений?

+1) X_L равно X_C

137. Напряжение U цепи, изображенной на рисунке, изменяется по закону . В каком варианте ответа справедливы оба выражение для токов ветвей?

+1)

138. Напряжение U цепи, изображенной на рисунке, изменяется по закону . В каком варианте ответа справедливы оба выражение для токов ветвей?

+1)

139. Комплексное значение какой из приведенных ниже величин для данной цепи записано верно, если ?

+1)

140. Резонанс напряжений наблюдается в цепи с индуктивным и емкостным элементом, включенными …

+1) последовательно, когда напряжение на индуктивности равно напряжению на емкости.

141. При каком условии в цепи, изображенной на рисунке будет наблюдаться резонанс токов?

+1) Если X_C равно X_L

142. Когда катушка включена на переменное напряжение 200 вольт, ток в катушке равен 4 ампера; когда катушка включена на постоянное напряжение 200 вольт, ток в катушке равен 5 ампер. Реактивное сопротивление катушки равно ___ Ом.

ОТВЕТ: 30

143. Приборы в цепи показывают: PW = 90 Вт, PA1 = 5 A, PA2 = 4 A. Емкостное сопротивление конденсатора X_C равно ___ Ом.

ОТВЕТ: 7,5

144. U = 200 В, R = 30 Ом, амперметр показывает 4 А. Реактивное сопротивление X_L цепи равно ___ Ом.

ОТВЕТ: 40

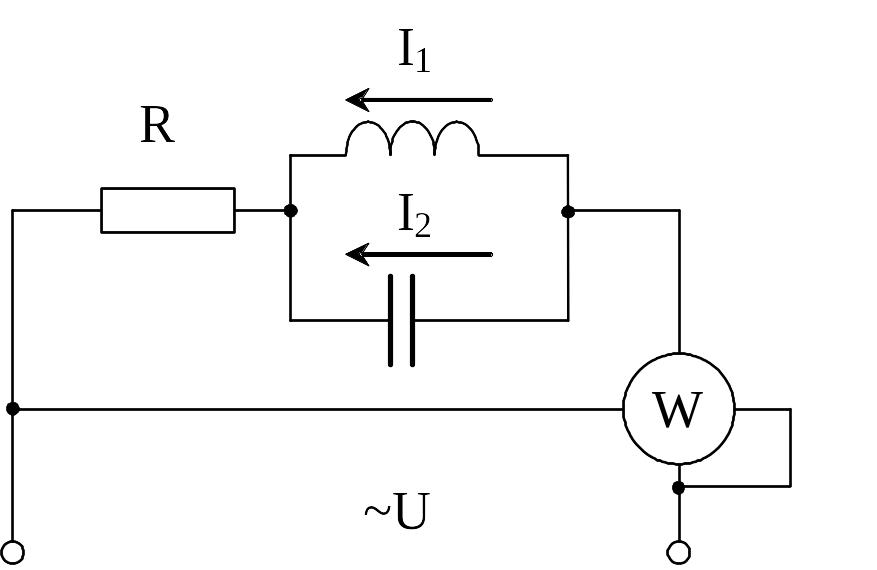

145. R = 10 Ом, I₁ = 6 A, I₂ = 8 A. Ваттметр показывает ___ Вт.

ОТВЕТ: 40

146. Как изменятся ток цепи I, а также напряжения на конденсаторе U_C и напряжение на резисторе U_R при увеличении емкости конденсатора?

+1) U_R увеличится

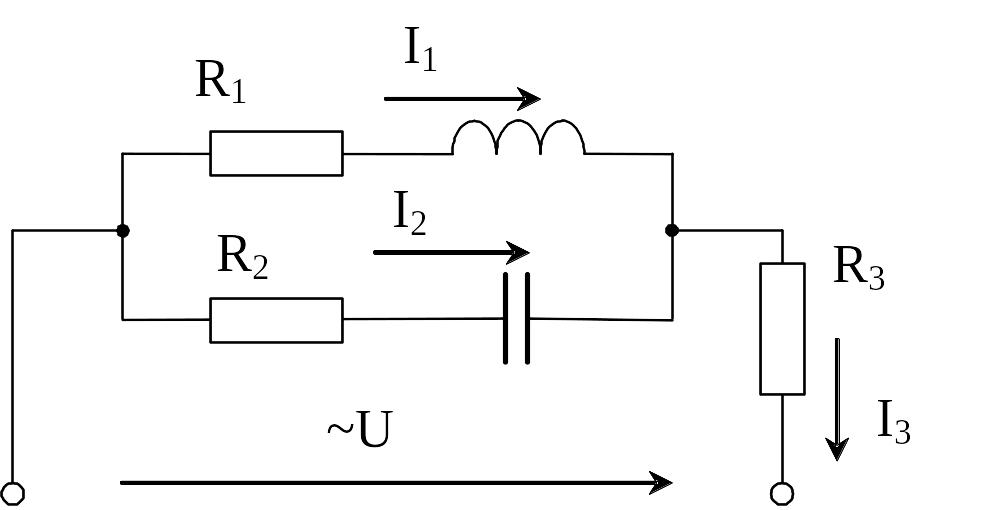

147. R₁ = R₂ = R₃ = 2 Ом, U = 100 В, I₁ = 3 A, I₂ = 4 A, I₃ = 5 A. Полная мощность цепи равна ___ ВА.

ОТВЕТ: 500

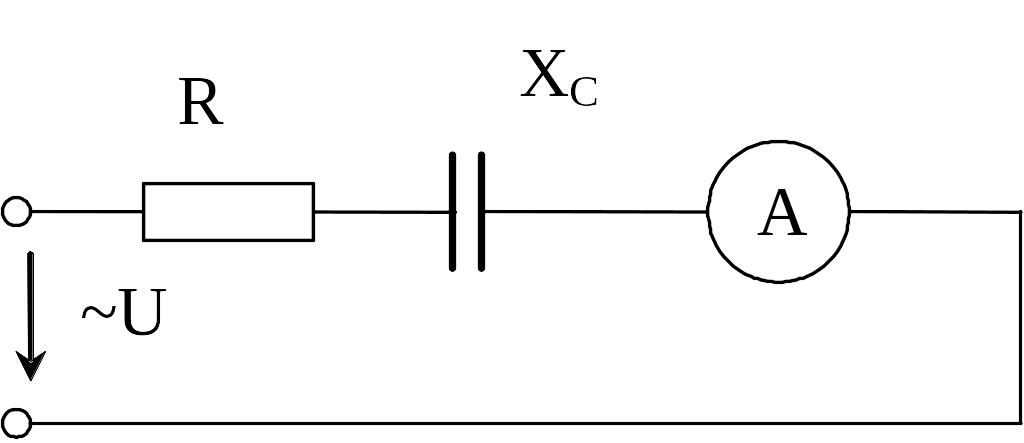

148. U = 200 В, Х_С = 30 Ом, амперметр показывает 4 А. Коэффициент мощности цепи равен ___.

ОТВЕТ: 0,8

149. Коэффициент связи двух индуктивно связанных катушек определяется выражением …

+1)

150. В опыте холостого хода четырехполюсника при питании со стороны вторичных зажимов, к первичным зажимам подключают…

+1) вольтметр

151. Сила тока измеряется в …

+2) Амперах

152. Электрическая мощность измеряется …

+1) Ваттметром

153. Чем определяется потенциал точки электрического поля?

+1) Работой, затраченной полем на перемещение единичного положительного заряда из этой точки в бесконечность.

154. Каким параметром характеризуется величина электрического заряда?

+1) Количеством электричества.

155. Какой формулой определяется количество теплоты, выделяемое в проводнике цепи постоянного тока?

+1) Q = I² Rt

156. В каких единицах измеряется удельное электрическое сопротивление проводника?

+1)

157. Что называется вольтамперной характеристикой источника эдс?

+1) Зависимость напряжения источника от силы тока через него.

158. Идеальным источником тока называется

+1) источник, ток которого не зависит от сопротивления нагрузки.

159. Проводимость участка цепи определяется выражением

+1)

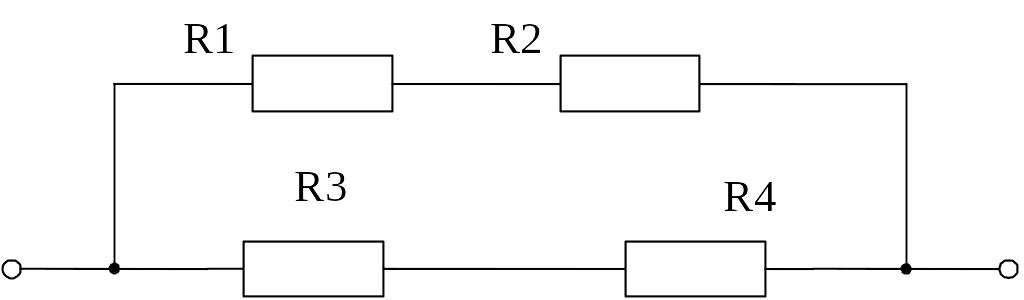

160. R1 = 4 Ом, R2 = 6 Ом, R3 = 7 Ом, R4 = 5 Ом. Эквивалентное сопротивление цепи равно ___ Ом.

ОТВЕТ: 8

161. R1 = 4 Ом, R2 = 8 Ом, R3 = 2 Ом, R4 = 10 Ом. Эквивалентное сопротивление цепи равно ___ Ом.

ОТВЕТ: 6

162. U = 60 В, R1 = 8 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 4 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 3

163. U = 24 В, R1 = 6 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 12 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 0,5
