1. В каких единицах измеряется электрический потенциал?

+1) Вольт

2. Что называется электрическим напряжением между двумя точками поля?

+1) Разность потенциалов двух точек поля.

3. Каким параметром характеризуется величина электрического тока в проводнике?

+1) Силой тока.

4. Какой формулой определяется сила тока в проводнике цепи постоянного тока?

+1) I = q/t

5. Что такое плотность электрического тока в проводнике?

+1) Отношение силы тока в проводнике к площади его поперечного сечения.

6. При каком условии источник работает в режиме холостого хода, если R_O – внутреннее сопротивление источника, R_H – сопротивление нагрузки?

+1) R_H = ∞

7. Идеальным источником эдс называется

+1) источник с нулевым внутренним сопротивлением.

8. Как выглядит запись закона Ома для полной цепи с эдс источника Е, сопротивлением источника r и сопротивлением нагрузки R?

+1)

9. Потенциалы точек φ₁ = 70 В, φ₂ = 50 В, параметры элементов R = 10 Ом, Е = 10 В. Ток цепи равен ____ ампер.

ОТВЕТ: 1

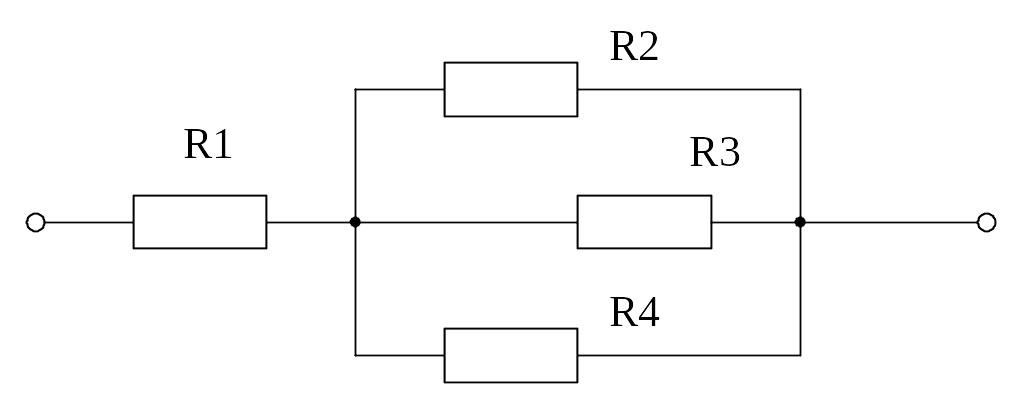

10. R1 = 4 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 8 Ом. Эквивалентное сопротивление цепи равно ___ Ом

ОТВЕТ: 16

11. R1 = 6 Ом, R2 = 2 Ом, R3 = 6 Ом, R4 = 4 Ом. Эквивалентное сопротивление цепи равно ___ Ом

ОТВЕТ: 4

12. U = 60 В, R1 = 8 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 4 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 1

13. U = 24 В, R1 = 6 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 12 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 1

14. В каком из уравнений, составленных по второму закону Кирхгофа, имеется ошибка?

+1) E1 – E2 = I1R1 + I2R2

15. Какое уравнение баланса мощности справедливо для цепи?

+1) E₁I₁ – E₂I₂ + E₃I₃ = I₁²R₁ + I₂²R₂ + I₃²R₃ + I₄²R₄ + I₅²R₅ + I₆²R₆

16. При увеличении R2 (U = const) напряжения на резисторах …

+1) U1 уменьшится, U2 увеличится, U3 уменьшится.

17. Сопротивление проводника длиной 100 м, площадью поперечного сечения 10 мм², удельное сопротивление материала которого равно 1 мкОм·м равно …

ОТВЕТ: 10

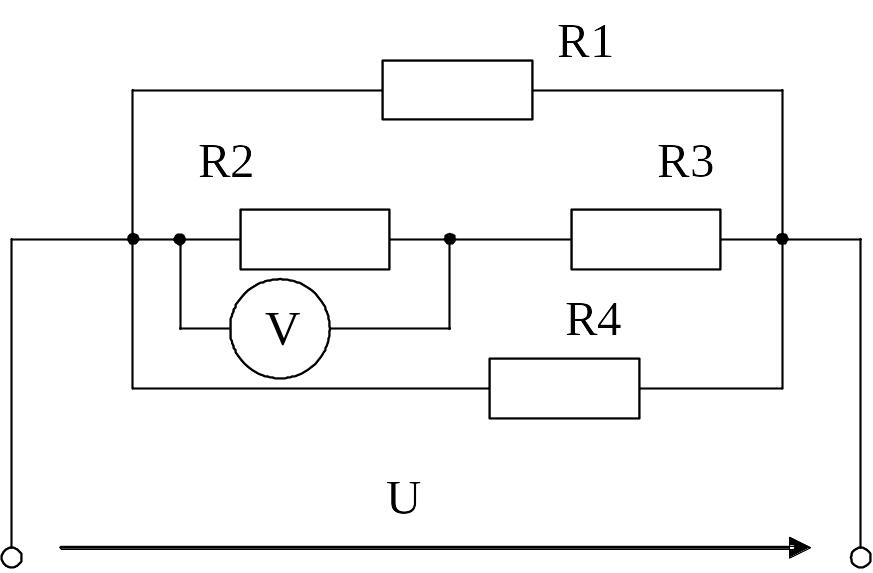

18. U = 36 В, R1 = 6 Ом, R2 = 2 Ом, R3 = 10 Ом, R4 = 4 Ом. Вольтметр покажет ___ вольт.

ОТВЕТ: 6

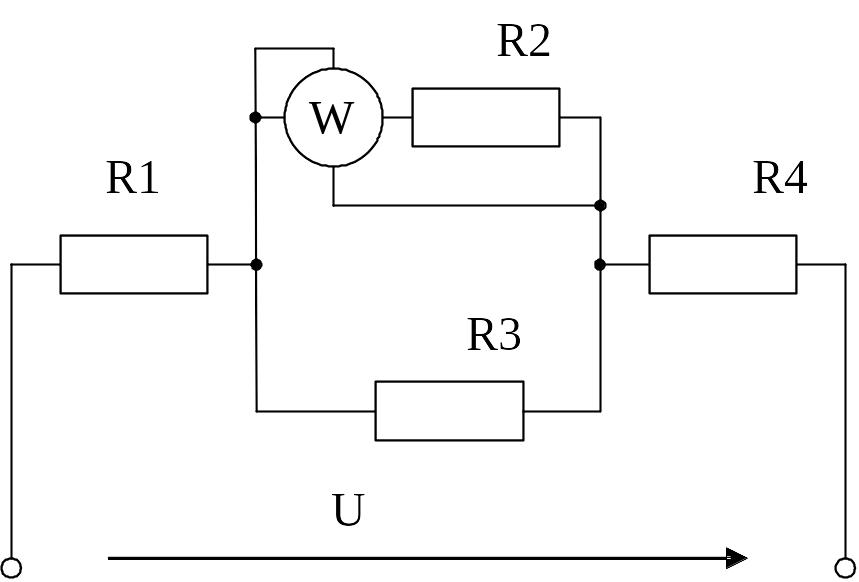

19. U = 48 В, R1 = 4 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 8 Ом. Ваттметр покажет ___ Вт.

ОТВЕТ: 24

20. U = 24 В, R1 = 6 Ом, R2 = 2 Ом, R3 = 6 Ом, R4 = 4 Ом. Ваттметр покажет ___ Вт.

ОТВЕТ: 16

21. I₂ = 8 A, I₃ = 3 A, I₄ = 5 A. Ток I₁ равен ___ ампер.

ОТВЕТ: 10

22. E₁ = 24 В, E₂ = 12 B, E₃ = 8 B, R₀₁ = 1 Ом, R₀₂ = 2 Ом, R₀₃ = 3 Ом, R = 14 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 1

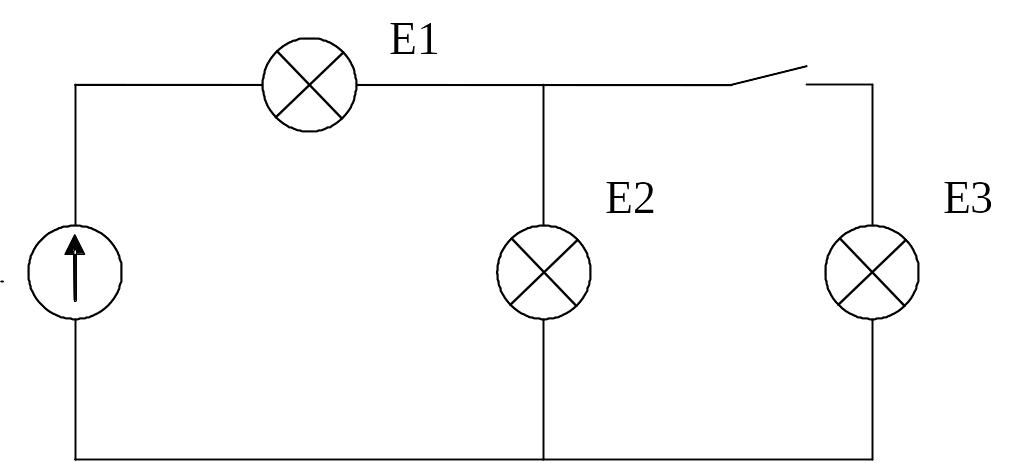

23. Как изменится яркость горения ламп Е1 и Е2 при включении лампы Е3?

+1) Яркость Е1 увеличится, яркость Е2 уменьшится.

24. Как изменятся показания амперметров при замыкании ключа?

+1) Показания РА1 уменьшатся, показания РА2 увеличатся.

25. Выберите правильную формулу для связи амплитудного и действующего значения синусоидального переменного тока

+1)

26. В какой момент времени t мгновенное значение тока достигает положительного максимума, если ток изменяется, как показано на графике.

+1) t = T/4

27. Отметьте правильную формулу для расчета индуктивного сопротивления.

+1)

28. Выберите правильное утверждение по отношению к векторам I₁ и I₂ .

+1) Вектор I₂ опережает I₁ на 135 ^ο

29. Какой из электрических цепей соответствуют изображенные графики.

+1)

30. Выберите правильную формулу для расчета полной мощности.

+1)

31. В каких единицах измеряется полная мощность?

+1) ВА

32. Векторная диаграмма какой цепи изображена на рисунке?

+1)

33. Векторная диаграмма какой цепи изображена на рисунке?

+1)

34. Ток цепи изменяется по закону . Какое из приведенных выражений для напряжений на участках соответствует данной цепи?

+1)

35. Какой характер нагрузки имеет цепь, изображенная на рисунке, если X_L меньше R, а X_C больше R ?

+1) Активно-емкостный

36. Напряжение на всей цепи изменяется по закону , ток цепи изменяется по закону . Какое из приведенных соотношений между сопротивлениями справедливо для данной цепи?

+1) X_L равно X_C

37. Ток I₂ цепи, изображенной на рисунке, изменяется по закону . В каком варианте ответа справедливы выражение для напряжения U и тока I₁?

+1)

38. Ток i2 цепи, изображенной на рисунке, изменяется по закону . В каком варианте ответа справедливы выражение для напряжения u и тока i1?

+1)

39. Комплексное значение какой из приведенных ниже величин для данной цепи записано верно, если ?

+1)

40. Коэффициент мощности определяет, какая часть от …

+1) полной мощности является активной

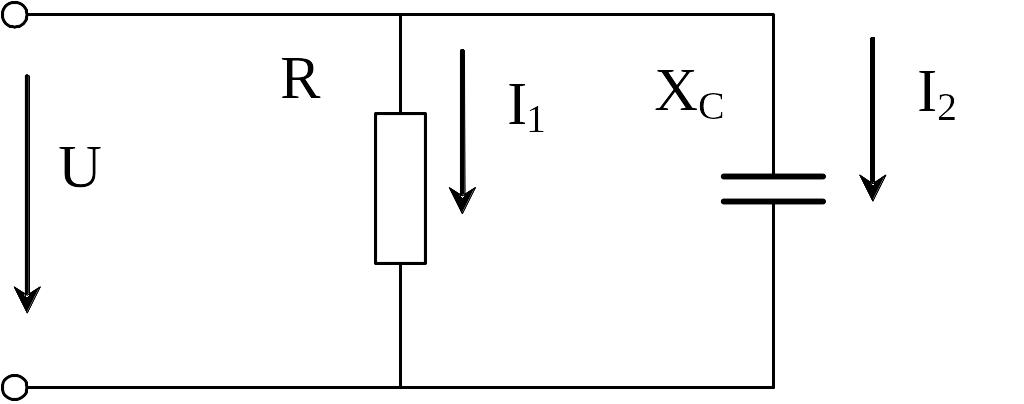

41. При каком условии в цепи, изображенной на рисунке будет наблюдаться резонанс токов?

+1) Резонанс невозможен

42. В цепи переменного тока напряжение и ток изменяются по законам: . Активная мощность цепи равна ___ Вт.

ОТВЕТ: 500

43. U = 200 B, ваттметр показывает 640 Вт, амперметр 4 А. Емкостное сопротивление цепи Х_С равно ___ Ом.

ОТВЕТ: 30

44. U = 200 В, X_L = 30 Ом, амперметр показывает 4 А. Активное сопротивление цепи R равно ___ Ом.

ОТВЕТ: 40

45. U = 200 В, X_L = 30 Ом, амперметр показывает 4 А. Активная мощность цепи Р равна ___ Вт.

ОТВЕТ: 640

46. Как изменятся ток цепи I, а также напряжения на катушке U_L и напряжение на резисторе U_R при увеличении индуктивности катушки?

+1) U_L увеличится

47. U = 200 В, R = 30 Ом, амперметр показывает 4 А. Реактивная мощность цепи Q равна ___ вар.

ОТВЕТ: 640

48. U = 200 В, X_L = 30 Ом, амперметр показывает 4 А. Коэффициент мощности цепи равен ___.

ОТВЕТ: 0,8

49. Индуктивное сопротивление цепи с последовательным согласным включением индуктивно связанных катушек определяется выражением

+1)

50. В опыте холостого хода четырехполюсника при питании со стороны первичных зажимов, к вторичным зажимам подключают…

+1) вольтметр

51. В каких единицах измеряется электрическое напряжение?

+1) Вольт

52. Чем определяется электрическое напряжение между двумя точками поля?

+1) Работой, затраченной полем на перемещение единичного заряда из одной точки в другую.

53. Каким измерительным прибором измеряется сила тока?

+1) Амперметром

54. Какой формулой определяется эдс источника электрической энергии?

+1) E = W/q

55. Что называется проводимостью проводника?

+1) Величина, обратная сопротивлению проводника.

56. При каком условии источник работает в режиме короткого замыкания, если R_O – внутреннее сопротивление источника, R_H – сопротивление нагрузки?

+1) R_H = 0

57. Формулировка первого закона Кирхгофа: алгебраическая сумма …

+1) токов в любом узле равна нулю.

58. Как выглядит интегральная форма записи закона Ома для участка цепи?

+1)

59. Потенциалы точек φ1 = 70 В, φ2 = 50 В, параметры элементов R = 10 Ом, Е = 10 В. Ток цепи равен ____ ампер.

ОТВЕТ: 3

60. R1 = 8 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 4 Ом. Эквивалентное сопротивление цепи равно ___ Ом.

ОТВЕТ: 10

61. R1 = 6 Ом, R2 = 4 Ом, R3 = 8 Ом, R4 = 12 Ом. Эквивалентное сопротивление цепи равно ___ Ом.

ОТВЕТ: 16

62. U = 36 В, R1 = 6 Ом, R2 = 2 Ом, R3 = 10 Ом, R4 = 4 Ом. Показание амперметра равно ___ ампер.

ОТВЕТ: 3

63. U = 48 В, R1 = 4 Ом, R2 = 6 Ом, R3 = 12 Ом, R4 = 8 Ом. Показание вольтметра равно ___ вольт.

ОТВЕТ: 12

64. В каком из уравнений, составленных по первому закону Кирхгофа, имеется ошибка?

+1) I1 + I2 + I3 = 0
