Котлы дквр-10-13

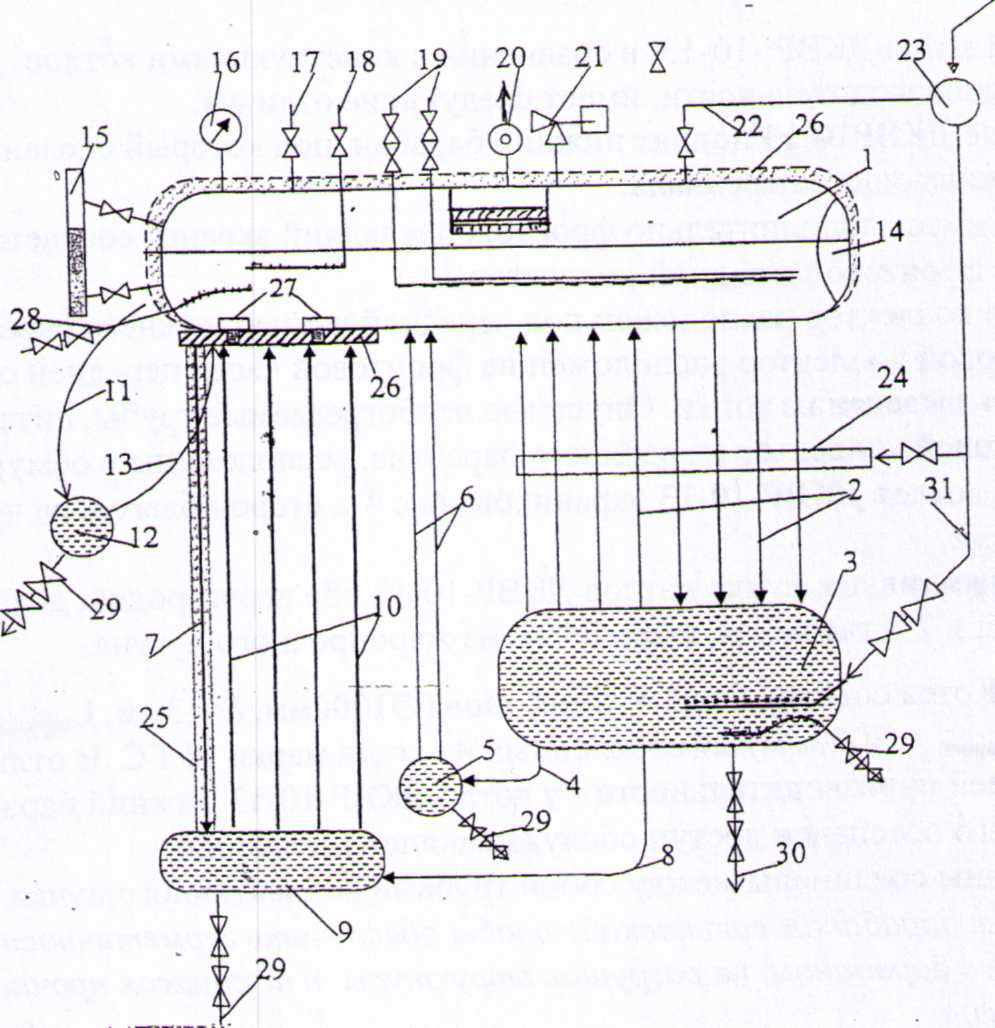

Основные элементы парового' котла ДКВр-10-13
1. Верхний барабан; 2. Опускные и подъёмные трубы конвективного пучка:
3. Нижний барабан; 4. Перепускные трубы (3 шт.); 5. Коллектор заднего экрана; 6. Трубы заднего экрана; 7. Опускные (необогреваемые) трубы;
8. Перепускная труба бокового экрана; 9. Коллектор бокового экрана;
10. Экранные трубы; 11. Опускные трубы фронтового экрана; 12. Фронтовой коллектор; 13.Подъёмные трубы фронтового экрана; 14. Лаз; 15. Указатель уровня воды (2 шт.); 16. манометр котла; 17. Воздушник; 18. Вод химреагентов (в т. ч. моющих химреагентов); 19. Вводы питательной воды (рабочий и резервный); 20. Главный парозапорный вентиль или задвижка;
21. Предохранительные клапаны (пружинные клапаны- 2 шт.);
22. Паропровод собственных нужд котла; 23. Общий паропровод собственных нужд;24. Центральный обдувочный аппарат; 25. Обмуровка;
26. Торкрет; 27. Легкоплавкие пробки (с 1991 г. не устанавливаются);
28. Непрерывная продувка;29. Периодическая продувка; 30. Трубопровод для спуска воды из котла;31. Паропровод подачи пара на прогрев нижнего барабана.
Техническая характеристика паровых котлов типа ДКВР-10-13
№ п.п. |
Показатели |
Д.КВр- 10-13 |
1. |
Паропроизводительность, т/ч |
10,0 |
2. |
Теплопроизводительность, МВт. |
7,56 |
3. |
Общая поверхность нагрева, м2 |
277,0 |
4. |
В т.ч. радиационная- м2 |
47,9 |
5. |
Паровой объём, м3 |
2,63 |
6. |
Водяной объём, м3 |
9,11 |
7. |
Длина верхнего барабана, мм. |
6235 I |
8. |
Ддина нижнего барабана, мм. |
3000 |
9. |
Внутренний диаметр барабанов, мм. |
1000 |
9. |
Толщина стенок барабана при давлении пара 13 кгс/см2, мм. |
13 |
10. |
Диаметр экранных и конвективных труб, мм. |
51x2,5 |
11. |
Число труб конвективного пучка. |
616 |
12. |
Температура питательной воды,*С' |
100 |
13. |
Температура дымовых газов за котлом (перед экономайзером), С работа котла - на мазуте работа кртла - на газе |
320 370 |
14. |
Расход газа, м 3 /ч. |
1105 |
15. |
КПД котла при работе на газе, |
91,3 |
16. |
Расход мазута, кг/ч. |
1045 |
17. |
КПД котла при работе на мазуте, |
89,6 |
18. |
Габариты, мм.: ширина длина высота |
3100 6315 |
|
Масса, кг |
15900 |
Барабаны котлов выполнены из мало-углеродистой низко-легированной стали марки 16 ГС: - 0,16 % углерода, марганца и кремния - менее одного процента. Данная сталь обладает достаточной прочностью, антикоррозионной защитой, легко свариваемая, относительно дешева. Коллекторы выполнены диаметром -219 мм.
Опускные необогреваемые трубы во фронтовой части котла - 179 мм. Перепускные трубы - 76 мм.
Схема движения дымовых газов в котлах ДКВр - 10-13.
Дымовые газы, образующиеся в топке котла при сгорании топлива, отдают часть тепла экранным трубам, и через специально выполненное окно, расположенное в левой части задней стенке топки поступают в камеру догорания.
В камере догорания дымовые газы движутся с права на лево, огибают первую перегородку конвективного пучка и поступают в первый газоход конвективного пучка.
В первом газоходе дымовые газы движутся с лева на право, поперечным потоком омывают трубы, отдают им своё тело и;е меньшей температурой поступают во второй газоход конвективного пучка (см. схем4 движения дымовых газов).
Во втором газоходе конвективного п|/чка дымовые газы движутся с права на лево, поперечным потоком омывают трубы и отдав им своё тепло, с расчётной температурой выходят из котла через окно, выполненное в верхней левой части задней стенки котла.
Из котла дымовые газы по газоходу направляются в экономайзер.
