Работа контура циркуляции воды левого топочного экрана.

Вода из верхнего барабана по опускной трубе, расположенной в обмуровке левой фро­нтовой части котла, поступает в левый коллектор. В этот же коллектор дополнительно поступает вода из нижнего барабана по трём перепускным трубам. Из коллектора вода поступает в систему экранных подъёмных труб левого топочного экрана. Двигаясь в эк­ранных трубах снизу вверх вода подогревается, частично вскипает и в виде пароводяной смеси поступает в верхний барабан котла.

Работа контура циркуляции воды правого топочного экрана - происходит аналогично.

Работа контура циркуляции воды конвективного пучка.

Питательная вода поступает в верхний барабан котла. Из верхнего барабана вода по системе опускных труб, расположенных во втором газоходе конвективного пучка (где температура дымовых газов ниже, чем в первом газоходе), поступает в нижний барабан. Из нижнего барабана вода по системе подъёмных труб конвективного пучка, располо­женных в первом газоходе (где температура дымовых газов выше, чем во втором газо­ходе), перемещается вверх, подогревается и в виде пароводяной смеси поступает в вер-ний барабан котла.

Влажный насыщенный пар, образующийся в циркуляционных контурах и поступив­ший в водяной объём верхнего барабана, проходит с большой скоростью через толщу воды, поступает в паровой объём, затем проходит через сепараторы пара и осушенный до заданной степени сухости поступает в паропровод.

Очистка наружных поверхностей труб конвективного пучка от сажи при работе котла на жидком топливе.

Для очистки наружных поверхностей труб конвективного пучка от сажи и других отложений при работе котла на мазуте предусмотрен специальный обдувочный при­бор (стационарное обдувочное устройство). Через заднюю стенку обмуровки вдоль осей барабанов через трубы конвективного . пучка проходит вращающаяся обдувочная труба (из нержавеющей стали), имеющая ряд отверстий с соплами для выхода пара. Передний конец трубы входит во втулку, приваренную к одной из центральных труб второго ряда конвективного пучка. Вращают трубу вручную при помощи маховика и стальной цепи. Кроме того, имеются переносные обдувочные приборы.

Обдувку труб конвективного пучка при работе котла на мазуте производят паром или воздухом давлением 0,7-1,0 МПа (7-10 кгс/см ).

Обдувка производится в сроки, указанные в местной инструкции, а также при по­вышение температуры отходящих дымовых газов.

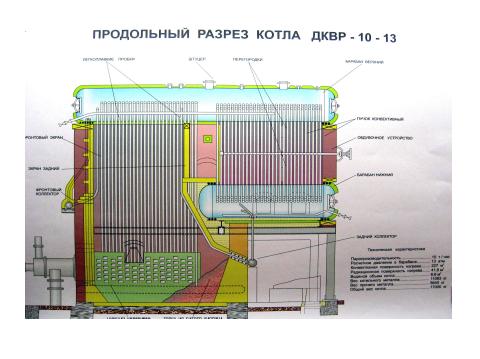

Котлы дквр-10-13

Двухбарабанный котёл вертикально-водотрубный реконструированный, паро-Производительностью 10 т/ч, избыточное давление пара 1,3 МПа (13 кгс/см² . Котёл типа Е- с естественной циркуляцией воды.

Техническая характеристика котлов ДКВР-10-13 указана ранее, в общей технической характеристике котлов типа ДКВР.

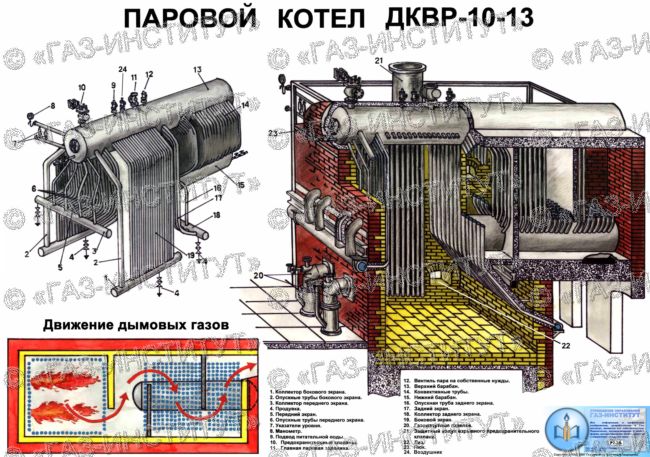

Паровой котёл ДКВР -10-13, в сравнении с конструкциями котлов ДКВР мень­шей паропроизводительности, имеет следующие отличия:

- в котле ДКВР 10-13 поднят нижний барабан, под который сделан доступ обслуживающего персонала;

- котёл имеет дополнительно фронтовой и задний экраны, соответственно имеет фронтовой и задний коллекторы;

- задний коллектор расположен под передней частью нижнего барабана, снизу;

- фронтовой коллектор расположен на фронтовой части передней стенки котла, то-есть выведен из топки. Опускные необогреваемые трубы, питающие водой фронтовой коллектор из верхнего барабана, расположены в обмуровке.

- топка котлов ДКВР-10-13 экранирована с 4-х сторон экранными трубами;

- в конвективном пучке котлов ДКВР-10-13 обе перегородки, делящие пучок на 1 -й и 2-й газоходы, выполнены из жаропрочного чугуна.

Котел состоит из двух барабанов (D = 1000мм, δ=1Змм, _{Lверхн/бараб.} = 6325мм, L_{нижн.бароаб.} = ЗОООмм) изготовленных из стали марки 16 ГС. В отличие от котлов меньшей производительности у котла ДКВР-10-13 нижний барабан поднят, под него обеспечен доступ обслуживающему персоналу. Барабаны соединены между собой трубами конвективного пучка. Трубы кре­пятся к барабанам вальцовкой, чтобы обеспечить герметичность соединения трубы с барабаном, не разрушая структуры и не снижая прочность стенки барабана.

Каждый коллектор и нижний барабан котла имеют продувочные трубопроводы периодической продувки с двумя вентилями (фланцевые вентили).

Топка полностью экранирована , разделена стенкой из шамотного кирпича на собственно топку и камеру догорания. Камера дого­рания уменьшает потери тепла с уходящими дымовыми газами и исключает хим. недожог, а так же предотвращает затягивание факела в конвективный пу­чок. Между первым и вторым рядом конвективного пучка установлена шамот­ная перегородка, отделяющая конвективный газоход от камеры догорания. В конвективном газоходе установлена чугунная перегородка, организующая го­ризонтальный разворот дымовых газов, что способствует большей отдаче тепла дымовых газов конвективным поверхностям нагрева. Обмуровка котла - тяже­лая. С фронта котла установлены две газомазутные горелки «ГМГ». Для обдув­ки труб конвективного пучка на задней стенке котла установлен обдувочный аппарат.
