2. Эксплуатационная часть

2.1. Выбор автопоезда

При формировании автопоезда необходимо стремиться к максимальному использованию мощности автомобиля, грузоподъемности автомобиля и прицепного состава, тяговые возможности тягача.

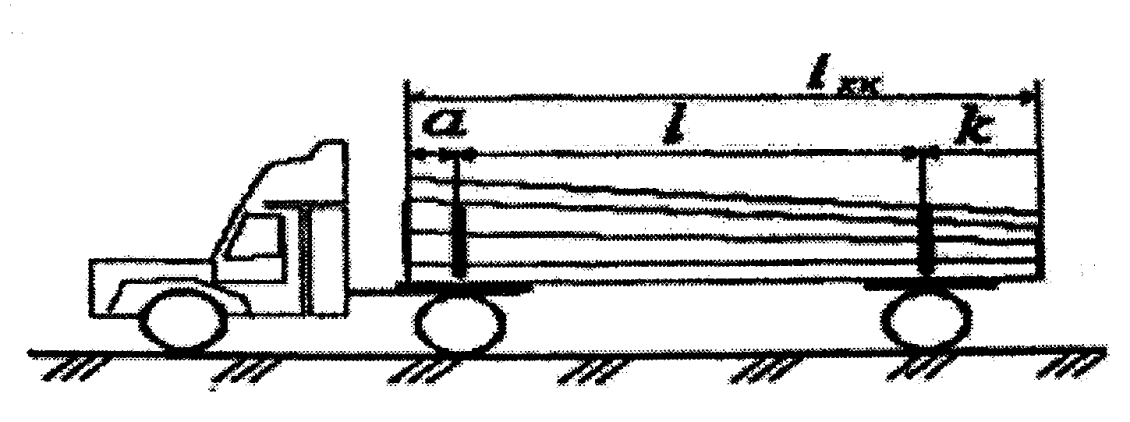

Для принятой схемы необходимо указать основные её параметры: расстояние между кониками, свес комлей за коник автомобиля (рис.3).

Рис.3. Схема автопоезда

Таблица 5. Техническая характеристика лесовозного автомобиля

Весовые параметры и нагрузки: Снаряженная масса а/м, кг 7000 нагрузка на переднюю ось, кг 3500 нагрузка на заднюю тележку кг 3540 Нагрузка на ССУ 12000 Полная масса, кг 19150 нагрузка на переднюю ось, кг 4300 нагрузка на заднюю тележку кг 14850 Полная масса полуприцепа, кг 26850 Грузоподъемность автопоезда, кг 20100 Полная масса автопоезда 34150 Двигатель: Модель 740.11-240 Тип дизельный с турбонаддувом Номинальная мощность, брутто, кВт (л.с.) 176 (240) при частоте вращения коленчатого вала, об/мин 2200 Максимальный крутящий момент, Нм (кгсм) 834 (85) при частоте вращения коленвала, об/мин 1200-1600 Расположение и число цилиндров V-образное,8 Рабочий объем, л 10,85 Диаметр цилиндра и ход поршня, мм 120/120 Степень сжатия 16 Система питания: Вместимость топливных баков, л 400 Электрооборудование: Напряжение, B 24 Аккумуляторы, В/Ачас 2х12/190 Генератор, В/Вт 28/800 Сцепление: Тип фрикционное, сухое, двухдисковое Привод гидравлический с пневмоусилителем

Коробка передач: Тип механическая, десятиступенчатая Управление механическое, дистанционное Передаточные числа на передачах: 1 2 3 4 5 ЗХ 7,82 4,03 2,5 1,53 1,00 7,38 6,38 3,29 2,04 1,25 0,815 6,02 Главная передача: Передаточное отношение 5,43 Тормоза: Привод пневматический Размеры: диаметр барабана, мм 400 Ширина тормозных накладок, мм 140 Суммарная площадь тормозных накладок, кв.см 6300 Колеса и шины: Тип колес дисковые Тип шин пневматические, камерные Размер обода 7,0-20 (178-508) Размер шин 10.00 R20 (280 R508) Кабина: Тип передняя, расположенная над двигателем, 3-х местная, исполнение со спальным местом Характеристика а/п полной массой 34150 кг: Максимальная скорость, не менее, км/ч 90  Наибольший преодолеваемый подъем, не менее, % 18 Наружный габаритный радиус поворота, м 9

Таблица 6. Техническая характеристика роспуска ГКБ-9383-011

Весовые параметры и нагрузки сортиментовоза 9019-10
Базовое шасси	КАМАЗ-54115
Максимальная скорость, км/ч	60
Длина перевозимого сортимента, м	4–12
Масса перевозимого груза, кг	до 21000
Снаряженная масса полуприцепа, кг	6500
Полная масса полуприцепа, кг	27500
Распределение полной массы от полуприцепа, кг:
— на седельное устройство тягача	9600
— на дорогу через тележку	17900
Полная масса автопоезда, кг	до 34150
Количество колес полуприцепа	8

Двигатель сортиментовоза 9019-10
Модель	740.31 (Евро-2)
Тип	дизельный с турбонаддувом
Максимальная мощность при 2200 об/мин, л.с. (кВт)	240 (176)

Габаритные размеры полуприцепа 9019-10
Длина	10500
Ширина	2500
Высота	3800
