1.5. Проектирование земляного полотна на прямых участках
Ширину земляного полотна на прямых участках автомобильной дороги определяют по формуле:
В= Во+2с; Во=6,5 м
Во – ширина проезжей части, м;
с – ширина обочины, м.
Во = S + d + m+ 2a (для дорог с двухполосным движением)
S – ширина колеи расчетного автомобиля, м;
d – ширина автомобиля или роспуска с учетом длины коника, м;
m – минимальный зазор между встречными автомобилями (m=2a);
а – расстояние от середины колеса до кромки
a = (0.5 + 0.005*Vp)Kум
а = (0,5+0,005*50)*0,7=0,53
В0 = 2,02+2,50+2*0,53+2*0,53=6,64
В = 6,64+2=8,64
По техническим
условиям СНиП-01-82 ширина земляного
полотна B=8,5м
и ширина проезжей части
.
Категория дороги сохраняется и в
дальнейших расчетах принимаем нормативные
значения.
Сливной призме земляного полотна дорог с одеждами следует придавать поперечные уклоны, равные 10*30‰, а призме грунтовых дорог без покрытий – в пределах проезжей части 40-50‰ и на обочинах 50-60‰.
Сообразуясь с рельефом местности, размещением проектной линии на профиле, типом грунта, рабочей отметкой и другими условиями необходимо выбрать типовой поперечный профиль земляного полотна для характерных участков дороги.

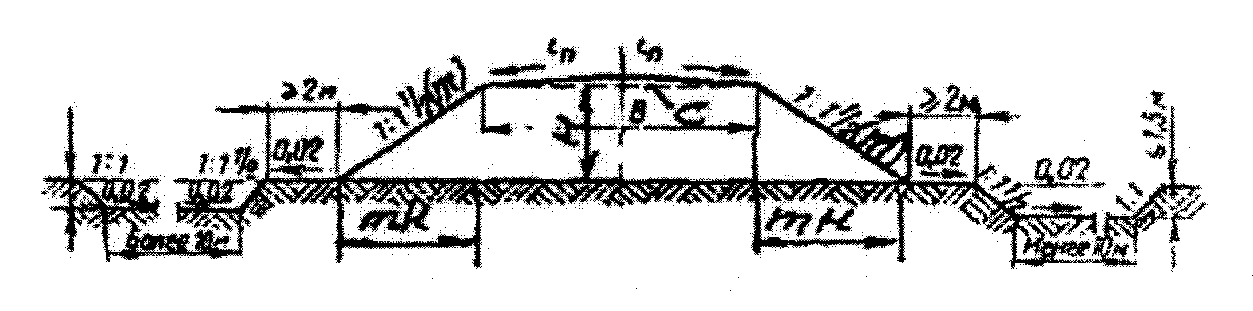

Рис.1. Поперечный профиль земляного полотна
