1 Практическая часть

1.1 Оценка и анализ качества сопротивлений силового кабеля с пластмассовой изоляцией аввг.

Исходные данные, приведенные в таблице 1, представляют собой данные оценок режимов сопротивлений двух силовых кабелей с пластмассовой изоляцией АВВГ. Согласно требованиям ГОСТ 15845-80. «Изделия кабельные. Термины и определения» наиболее оптимальное сопротивление силового кабеля с пластмассовой изоляцией АВВГ должно составлять 75 Ом.

Таблица 1 – Исходные данные для анализа качества оценки сопротивлений силового кабеля с пластмассовой изоляцией АВВГ

N п/п	Время (минуты)	Мера: сопротивление (Ом)	Режим 1:сопротивление (Ом)	Режим 2:сопротивление (Ом)	Вес.коэф.
1	0	75,0	75,0	74,7	1,0
2	10	75,0	74,8	75,6	1,0
3	20	75,0	75,1	73,2	1,0
4	30	75,0	75,0	74,0	1,0
5	40	75,0	76,0	75,0	1,0
6	50	75,0	73,9	75,4	1,0
7	60	75,0	75,0	77,0	1,0
8	70	75,0	75,0	76,4	1,0
9	80	75,0	76,2	75,3	1,0
10	90	75,0	77,0	72,9	1,0
11	100	75,0	75,4	75,6	1,0
12	110	75,0	73,7	75,0	1,0
13	120	75,0	76,3	74,8	1,0
14	130	75,0	75,3	74,2	1,0
15	140	75,0	75,1	75,1	1,0
16	150	75,0	76,0	75,0	1,0

Для данных значений выбран критерий «нечеткое» равенство

Значения единичных показателей оценки сопротивлений кабеля для техники кабельного телевидения занесены в таблицу 2.

Таблица 2 – Единичные показатели качества оценки сопротивлений силового кабеля АВВГ

№ призн.	Реж.1. qi	Реж.2. qi
1	1,00	1,00
2	1,00	0,99
3	1,00	0,98
4	1,00	0,99
5	0,99	1,00
6	0,99	0,99
7	1,00	0,97
8	1,00	0,98
9	0,98	1,00
10	0,97	0,97
11	0,99	0,99
12	0,98	1,00
13	0,98	1,00
14	1,00	0,99
15	1,00	1,00
16	0,99	1,00

Затем определяем комплексные показатели качества оценки сопротивлений силового кабеля АВВГ. Полученные данные сведены в таблицу в таблицу 3.

Таблица 3 – Комплексные показатели сопротивлений силового кабеля АВВГ

№ п/п	Режим сопротивления 1	Режим сопротивления 2
	Комплексная оценка Q
1	0,9318	0,9740
2	0,9647	0,9868
3	0,8724	0,9493
4	0,2890	0,3311
5	0,0682	0,0260
6	0,0715	0,0333
7	0,1276	0,0507
8	0,0050	0,0019
9	0,0027	0,0006
10	0,0051	0,0011
11	0,0354	0,0133
12	0,9318	0,9740
13	0,9318	0,9740
14	0,6089	0,8301
15	0,7703	0,9021

Для наглядного отображения результатов расчета комплексных показателей качества сопротивлений силового кабеля АВВГ построим гистограмму, представленную на рисунке 1.

Рисунок 1 – Гистограмма комплексных показателей качества сопротивлений силового кабеля АВВГ

Проанализировав гистограмму 1, можно сделать вывод о том, что второй кабель является наиболее качественным, чем первый.

Затем определим показатели значимости потерь качества сопротивлений для кабеля 1. Результаты расчетов представлены в таблице 4.

Таблица 4 – Значимость потерь качества сопротивлений для кабеля 1

	Реж.1.			Значимость
Порядковый номер	Время , мин	Показатель качества	Потеря качества	потерь кач-ва, %
16	150	0,99	0,01	10
15	140	1,00	0,00	1
14	130	1,00	0,00	3
13	120	0,98	0,02	13
12	110	0,98	0,02	13
11	100	0,99	0,01	4
10	90	0,97	0,03	20
9	80	0,98	0,02	12
8	70	1,00	0,00	0
7	60	1,00	0,00	0
6	50	0,99	0,01	11
5	40	0,99	0,01	10
4	30	1,00	0,00	0
3	20	1,00	0,00	1
2	10	1,00	0,00	2
1	0	1,00	0,00	0

Для наглядного отображения результатов расчета значимости потерь качества сопротивлений для кабеля 1 в течение 150 минут построим гистограмму и круговую диаграмму, представленные на рисунках 2 и 3 соответственно.

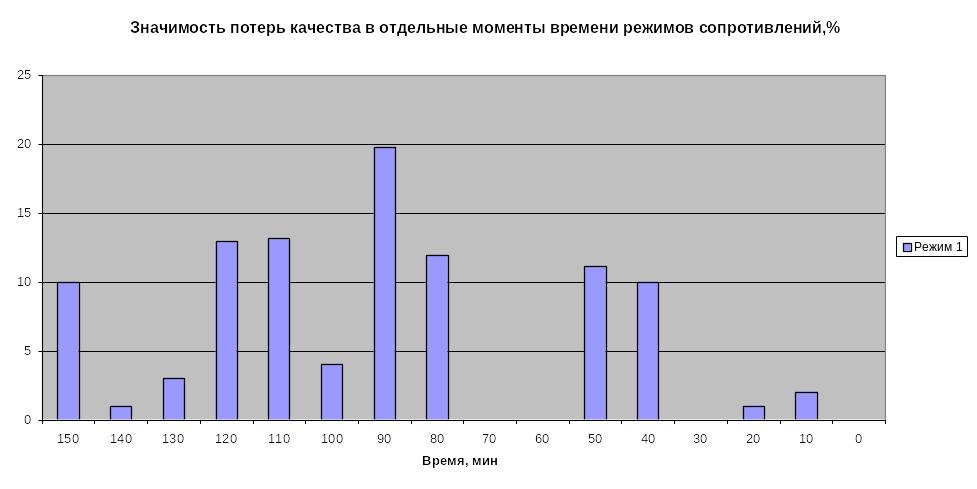

Рисунок 2 – Гистограмма значимости потерь качества в отдельные моменты времени режимов сопротивлений, %

Рисунок 3 – Круговая диаграмма значимости потерь качества измерений в отдельные моменты времени режимов сопротивлений, %

Исходя из гистограммы и круговой диаграммы, представленных на рисунках 3 и 4 соответственно, можно сделать вывод о том, что максимальные потери качества измерений режимов сопротивлений приходится на 90-ю минуту времени – 20%.
