.docx11. Синтез синхронных счетчиков с заданным модулем на заданном типе триггера (DV, JK).

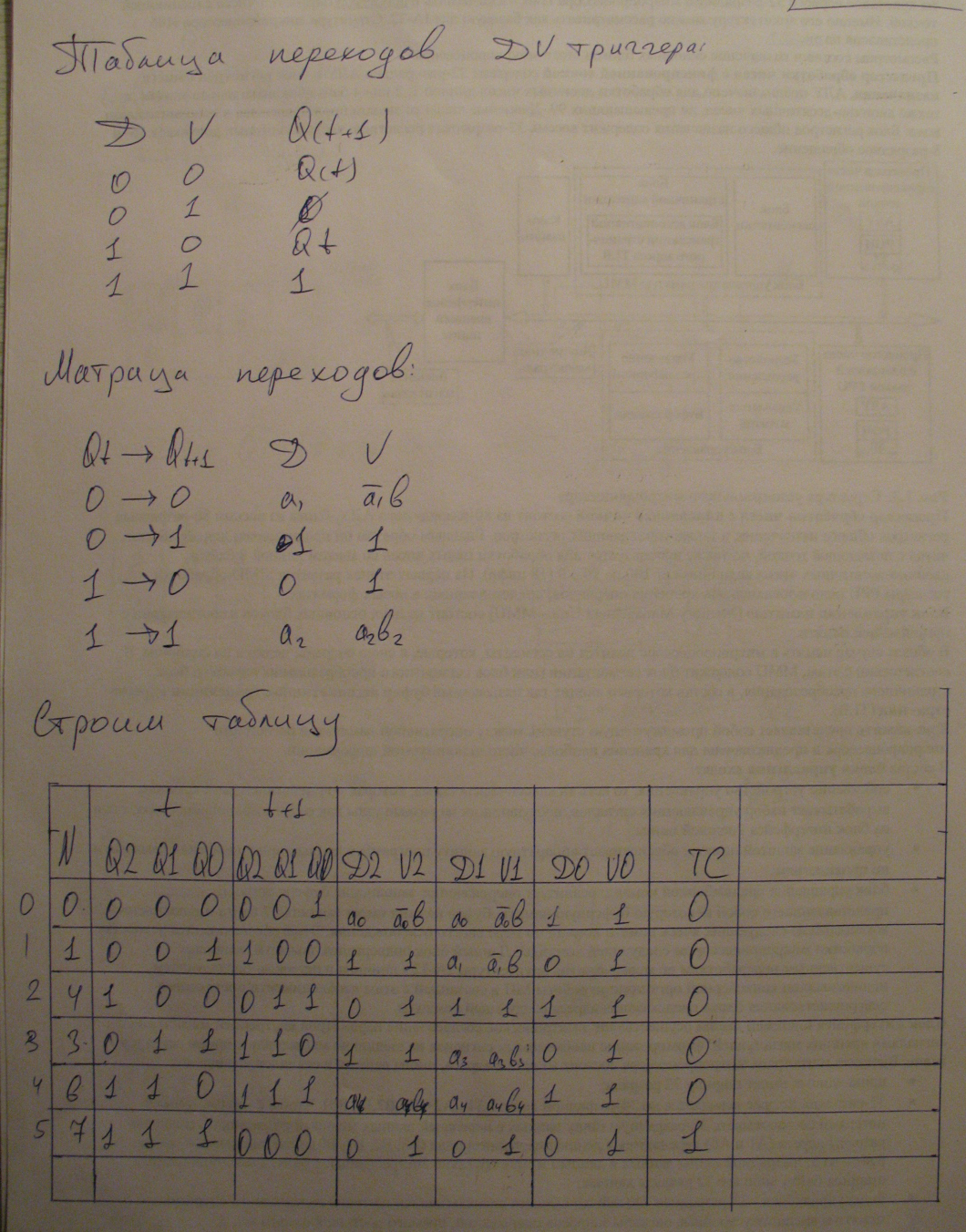

Задача: Выполнить синтез счетчика на DV (JK) триггерах с М=6 в коде 2-2-1 с номерами наборов 0,1,4,3,6,7 и построить временную диаграмму.
