5. Синтез одновыходных комбинационных схем. Этапы проектирования в базисе И-НЕ.

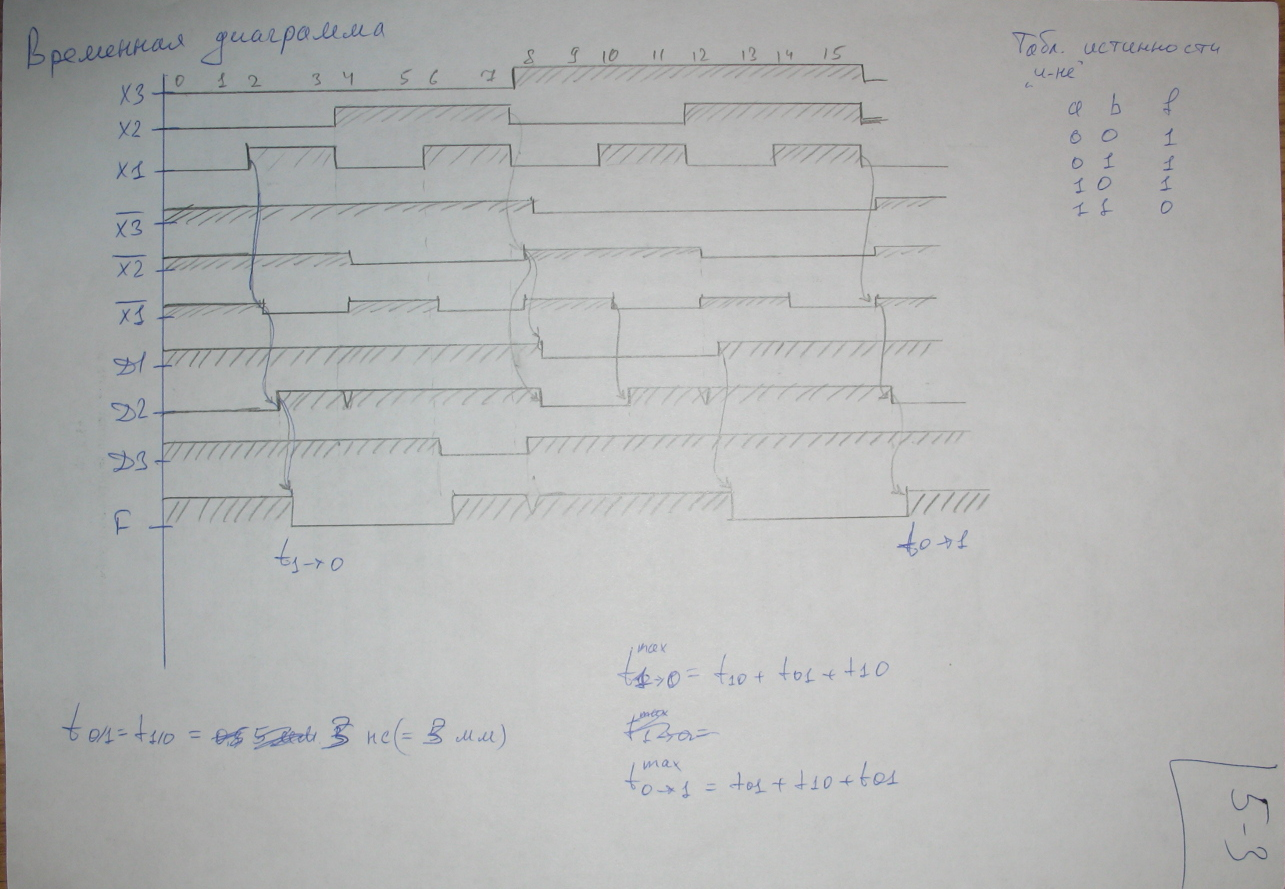

Задача: Выполнить синтез КС для функции F4(X3,X2,X1,X0)= Ʃ(0,1,6,7,8,9,10,11). Построить временную диаграмму, записать выражения для максимальных задержек переключения выходного сигнала.

1. Таблица истинности

2. Минимизация через диаграмму Вейча

Функция

3. Переводим функцию в нужный базис и строим схему:

Полученную функцию переведём в базис "И-НЕ" (штрих Шеффера):

4. Строим схему: (Х0 в схеме не участвует, т.к. не меняет значение функции)

D1 = x3*-x2

D2=-x2*-x1

D3=-x3*x2*x1
