10. Счетчики: определение, модуль счетчика. Организация цепей переноса: схемы, динамические параметры.

Счётчик – это функциональное устройство последовательностного типа, предназначенное для подсчета числа входных сигналов и запоминания кода этого числа. Число разрешённых устойчивых различимых состояний счётчика называют его периодом или модулем счета М.

По состоянию выходов можно определить количество входных воздействий, поступивших на его вход к моменту наблюдения. Входные сигналы поступают на специальный, так называемый счётный вход. Входные сигналы могут поступать как периодически, так и произвольно распределенными во времени.

Важными динамическими параметрами счётчика являются быстродействие, обычно оцениваемое по максимальной частоте следования входных сигналов, при которой работа счётчика не нарушается, время установки кодов и время формирования сигнала переноса (заёма).

Максимальный модуль счёта. определяется как два в степени числа триггеров (например, для 4-х триггеров): Mmax=24=16. • Минимальный модуль счёта - два в первой степени - т.е. 2: Mmin=21=2.

Т-триггер – в 0 сохраняет состояние, в 1 - перещелкивается

  1. Сквозной перенос

  1. Параллельный перенос

2)Параллельный перенос:

В текущем переносе участвуют все предыдущие:

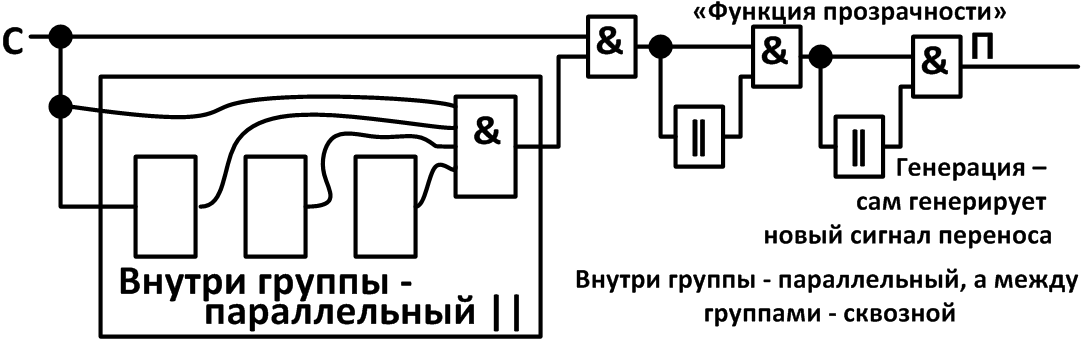

  1. Групповой перенос
