11. Способы регулирования уставок релейной защиты

Устройства регулирования осуществляют сравнение текущего значения измеряемой физической величины с заданным значением (уставкой), обеспечивая устранение рассогласования (ошибки, вызванной внешним воздействием на объект регулирования или ошибки, вызванной изменением значения уставки).

     При этом в качестве уставки регулирования может выступать:      постоянное значение, которое может быть задано с клавиатуры регулятора или дистанционно: через дополнительный аналоговый вход либо через цифровой порт связи (все типы регуляторов);      переменная величина, формируемая во времени по заданному закону самим регулятором в соответствии с требованиями технологического процесса (программные регуляторы);      переменная величина, формируемая самим регулятором в зависимости от других параметров процесса (каскадные, двухконтурные регуляторы).

     Как уже было сказано, кроме регулирования процесса по постоянному значению уставки (регуляторы серии UT), имеется возможность автоматического регулирования параметра технологического процесса во времени по программе пользователя.      Для обеспечения этой функции предназначены программные ПИД-регуляторы (регуляторы серии UP), которые хранят в памяти диаграмму требуемого изменения во времени регулируемого параметра.

     Программа изменения регулируемого процесса во времени представляет собой кусочно-непрерывную линейную функцию, которая задается указанием значений регулируемого параметра в нужные моменты времени (S₁..S_n), значений временных интервалов(t₁..t_n) или скорости изменения процесса.      Программа задается с клавиатуры прибора либо, при наличии порта связи, при помощи прилагаемого программного обеспечения.

12.Требования,предъявляемые к реле защиты энергосистем и управленияэлектроприводом.

Элмаг.реле защиты преимущественно применяют в продолжительном режиме работы,поэтому предъявляемые к ним требования по мех. И коммутационной износостойкости менее жесткие,чем у реле управления.Их коммутационная износостойкость составляет составляет 10³-2*10⁴ цикла коммутации.Реле защиты должны иметь высокий КВ.Этого можно достичь приближением тяговой харрактеристики реле к механич. К реле зашиты энергосистем предъявляются требования селективности, быстродействия, чувствительности и надежности.Под селективностью понимается способность реле отключать только поврежденный участок электросистемы.Надежностьотсутствие отказов в течении всего срока службы.Чувствительность-способность действ.на минимальные токи.

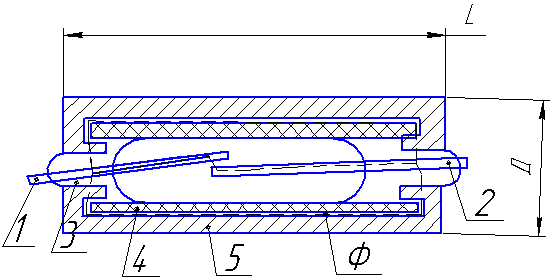

13.Конструкция и принцип действия герконовых реле. Конструкция простейшего герконового реле с замыкающимися контактами изображен на рис. 2.4.1, где обозначены 1,2-контактные сердечники (КС); 3-стеклянный герметичный баллон; 4-обмотка управления; 5-кожух (экран); Ф - магнитный поток; - Воздушный зазор между контактными сердечниками.

Контактные сердечники (КС) 1и2 изготавливаются из ферромагнитного материала с высокой магнитной проводимостью и завариваются в стеклянный герметичный баллон 3

Баллон заполнен инертным газом – чистым азотом или азот с небольшой примесью (около 3%) водорода. Давление газа в нутрии баллона составляет (0,4-0,6)10⁵Па. Инертная среда предотвращает окисление КС. Баллон устанавливается в обмотке управления 4. При подаче тока в обмотку возникает магнитный поток Ф, который проходит по КС 1 и 2,через рабочий зазор δ, между щетками и замыкается по воздуху вокруг оболочки. Поток Ф при прохождении через рабочий зазор создает электромагнитную силу F_ам, которая противодействует силе упругости КС F_n и соединяет их между собой. Для улучшения контактной поверхности КС покрывают тонким слоем золота, радия, палладия, серебра и др.При отключении обмотки магнитный поток и электромагнитная сила спадают и под действием силы упругости КС размыкаются.КС одновременно выполняет функции магнитопровода, контактов и пружины.
