47. Погрешности измерительных трансформаторов тока.
ТТ могут иметь как отрицательные, так и положительные значения токовых погрешностей работы
Зависимость токовой погрешности работы ТТ можно выразить следующим образом:
где I1, I2 – действующие значения первичного и вторичного токов ТТ, а nH – номинальный коэффициент трансформации ТТ.
Токовая погрешность обусловлена потерями в стали ТТ, намагничиванием сердечника при трансформации первичного тока во вторичную цепь и величиной вторичной нагрузки.
Практические рекомендации
При работе с системами коммерческого учета электроэнергии, необходимо учитывать, что снижение первичного тока в пределах
1–20% Iном значительно повышает как токовую, так и угловую погрешности работы трансформатора.
Увеличение cos j вторичной нагрузки ТТ уменьшает токовую и увеличивает угловую погрешности. В системах учета вторичная нагрузка измерительных ТТ не должна превышать номинальную.
Метрологическую поверку измерительных ТТ целесообразно проводить при 1, 5, 10, 20, 50, 100, 120% Iном и реальной вторичной нагрузке. Акты метрологической поверки должны содержать значения токовых и угловых погрешностей работы ТТ.
ТТ с коррекцией по виткам вторичной обмотки (с отмоткой витков) при первичных токах в пределах 1–20% Iном обладают отрицательной токовой погрешностью, а при токах 20–30% Iном она равна или близка к нулю. При первичных токах 50–100% Iном токовая погрешность положительная. ТТ без витковой коррекции при активно-индуктивной вторичной нагрузке всегда имеют отрицательную токовую погрешность.
48. Векторная диаграмма измерительного трансформатора тока

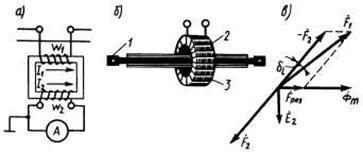

Схема включения измерительного трансформатора тока (а), общий вид проходного изолятора (б) и векторная диаграмма (в).
