Федеральное агентство по образованию

Сибирская государственная автомобильно-дорожная академия

(СибАДИ)

Инженерно-строительный институт

(ИСИ)

Кафедра «Строительные конструкции»

Курсовой проект по железобетонным конструкциям

" Проектирование сборных

железобетонных плит перекрытия

многоэтажных производственных зданий"

Выполнила: студента гр. 41ПСКб

Рябова К.Н.

Проверила: преподаватель

Разливкина Н.Н.

Омск – 2012

СОДЕРЖАНИЕ стр.

 4

 5

 5

 5

3.3. Статический расчет 7

3.4. Расчет по I группе предельных состояний 7

3.4.1. Исходные данные для расчета 7

3.4.3. Расчет прочности наклонных сечений на действие поперечных сил 10

3.5. Расчет по II группе предельных состояний 13

4. Расчет плиты с преднапряженной арматурой 13

4.1. Определение величины предварительного напряжения арматуры 14













Длина здания в осях равна произведению продольного размера ячейки на число ячеек вдоль здания:

Ширина здания в осях равна произведению поперечного размера ячейки на число ячеек поперёк здания:

Привязка стен здания , толщина стен



 



где n – число панелей в одной ячейке.

Конструктивная ширина (b_к) панелей назначается на 20…30мм меньше номинальной в соответствии с п.5.51 [2]. (Опалубочные размеры плиты в поперечном сечении показаны на рис. 2.).

Принимаем

b_к = b_н – (20…30мм)=1380 - 20 = 1360 мм.

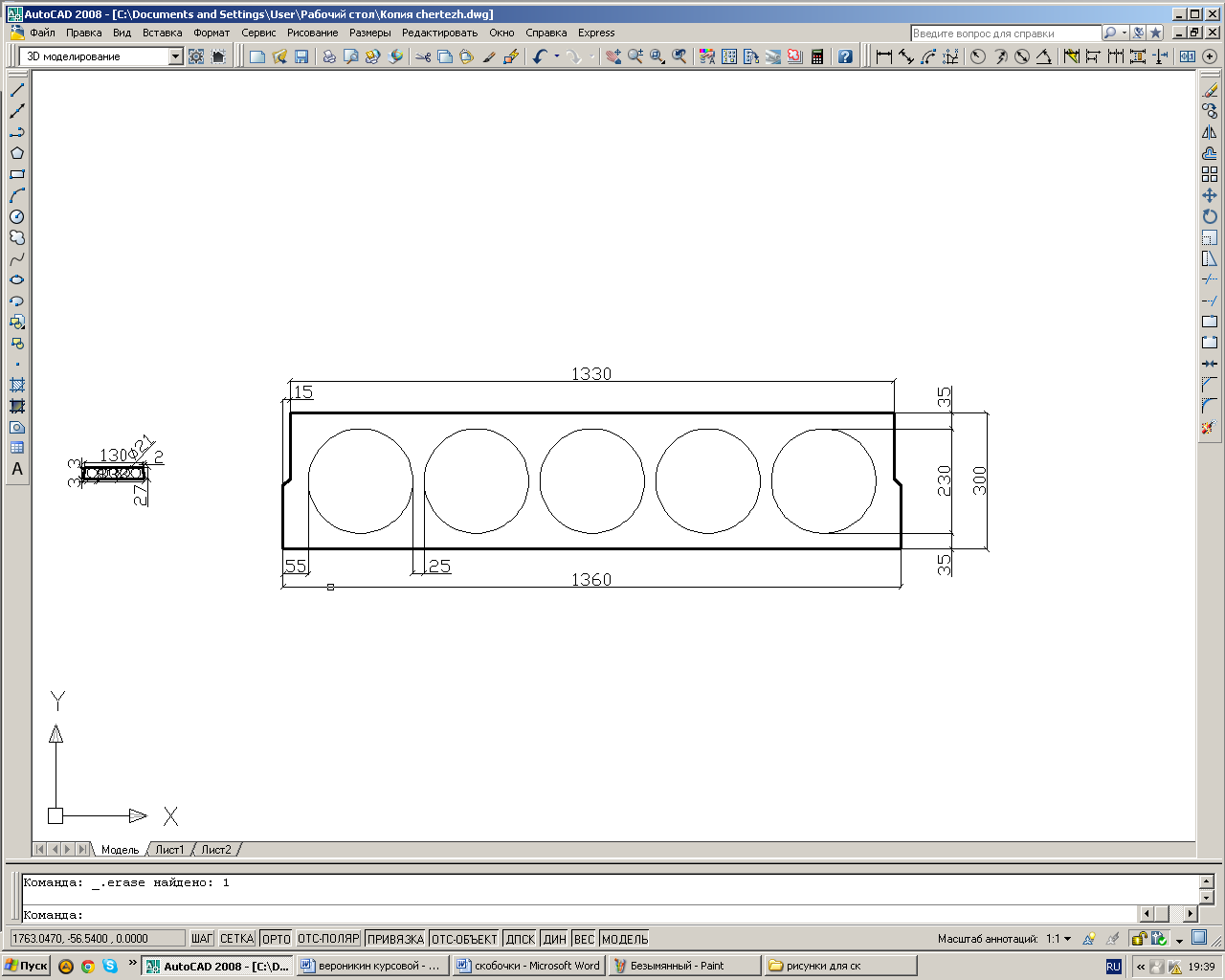

Рис. 1. Поперечное сечение пустотной плиты перекрытия.





Производится расчёт и конструирование панели перекрытия, опирающейся на ригели.

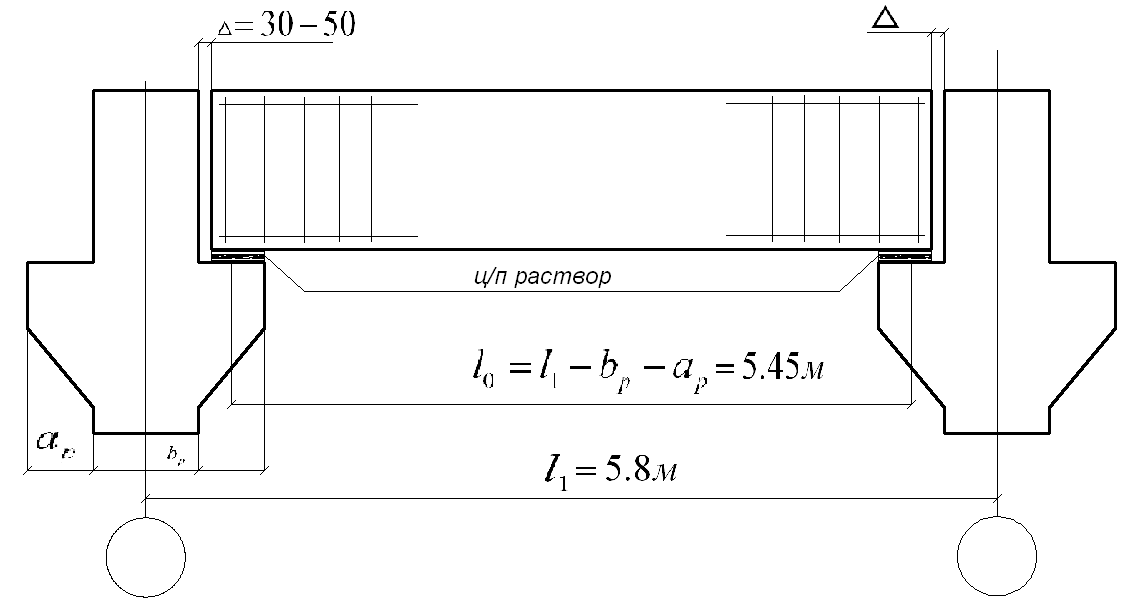

Пустотная панель укладывается на полки крестовых ригелей по слою цементно-песчаного раствора (рис. 3).

Рис. 3. Конструктивная схема опирания пустотной панели.

Определение расчетного пролета:

где b_р = 200мм; a_р = 150мм.



Поскольку возможен свободный поворот опорных сечений, расчётная схема панели представляет собой статически определимую однопролётную балку, загруженную равномерно распределённой нагрузкой, в состав которой входят постоянная, включая вес пола и собственный вес панели, и временная.

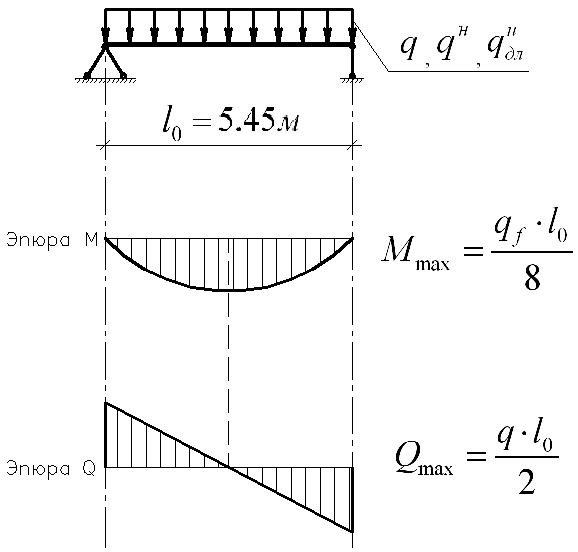

Рис.4. Расчетная схема панели.

Нормативную нагрузку (кН/м²) от собственной массы панели определим по формуле:

(1)

где ρ=2500 кг/м³ – плотность железобетона;

А_полн – площадь поперечного сечения панели по номинальным размерам, м²;

А_полн = h_пл · b_н = 0,30 · 1,38 = 0,414 м²,

А_пуст – суммарная площадь пустот в пределах габарита сечения, м².

А_пуст = πr² · n = 3,14 · (0,115)² · 5 = 0,208 м².

Тогда по формуле (1) получаем:

Подсчёт нормативных и расчётных нагрузок с подразделением на длительно и кратковременно действующие выполняется в табличной форме (табл.1).

Таблица 1

Нормативные и расчетные нагрузки на панель перекрытия

Нормативные нагрузки	На 1 м2 панели			bн, м	На 1 пог.м. панели
	Норматив-ная, кН/м2	Коэфф. надежности*	Расчетная, кН/м2		Норматив-ная, кН/м2	Расчетная, кН/м2
I.Постоянная (длительно-действующая): 1.От собственного веса панелй. 2.От собственного веса конструкции пола.	3,7 1,8	1,1 1,3	4,07 2,34	1,36	5,11 2,48	5,62 3,23
Итого			6,41		7,59	g = 8,85
II.Временная нагрузка: 3.Длительно действующая часть нагрузки.	=5	1,2	6,0		= 6,9	8,28
4.Кратковременно действующая часть нагрузки.	3	1,2	3,6		4,14	4,97
Итого			9,6		11,04	13,25
Всего			16,01		18,63	22,10
В том числе длительная нормативная					=14,49

Примечание: * - коэффициент надежности по нагрузке для временных равномерно распределенных нагрузок на перекрытия принимаем согласно п.3.7 [1]; коэффициент надежности по нагрузке от веса пола принимаем равным 1,3; коэффициент надежности по нагрузке от собственного веса панели принимаем равным 1,1.
