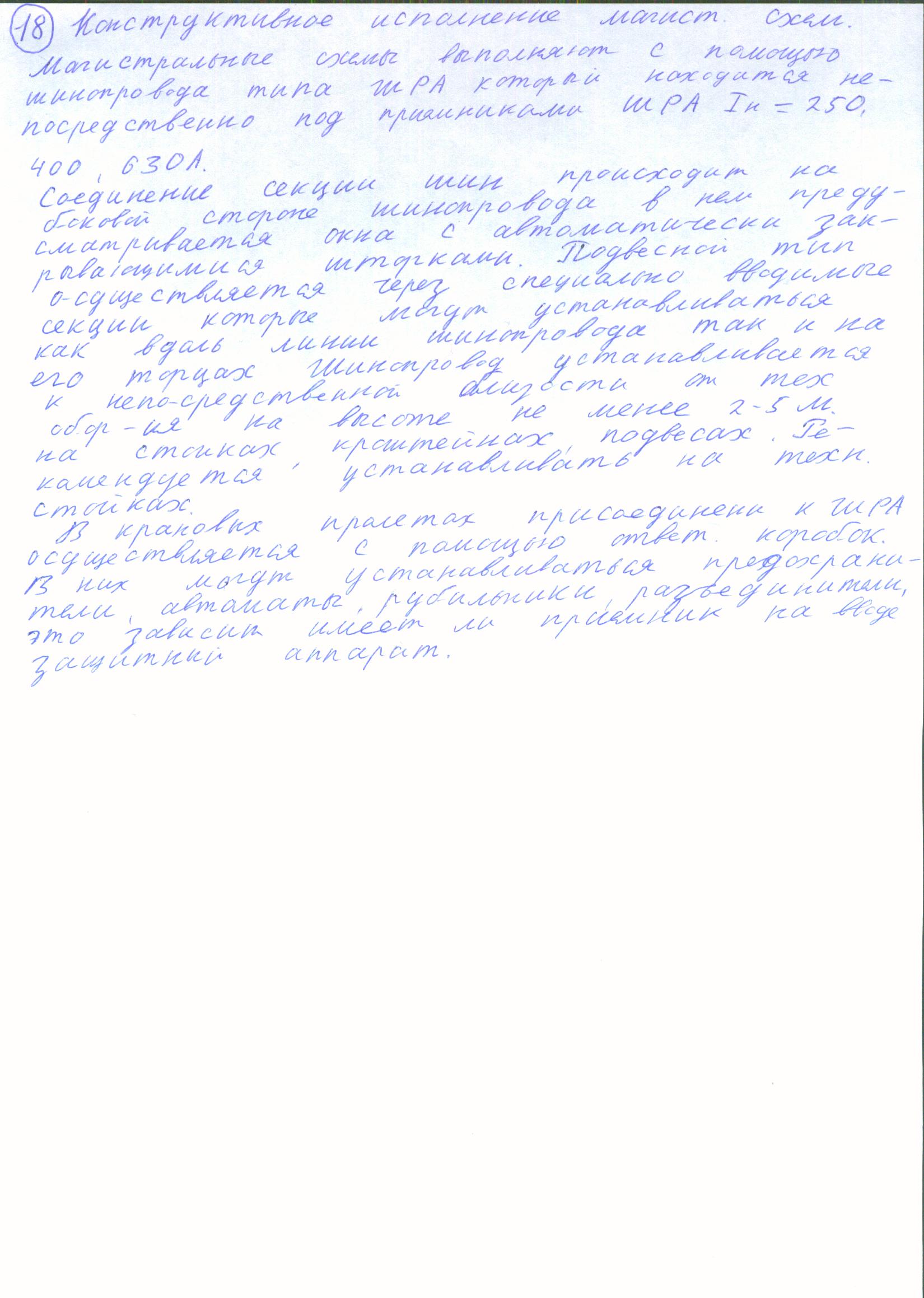

18. Конструктивное исполнение магистральных схем.
Магистральные сети выполняют открытыми, защищенными или закрытыми шинопроводами.
Открытые шинопроводы применяют для магистралей, к которым непосредственно приемники эл.эн. не подключаются. Они выполняются алюминиевыми шинами, закрепленными на изоляторах, и прокладываются по фермам и колоннам цеха на недоступной высоте.
Защищенный шинопровод представляет собой открытый шинопровод, огражденный от случайного прикосновения к шинам и попадания на них посторонних предметов сеткой или коробом из перфорированных листов.
Для главных магистралей выпускают комплектные шинопроводы типов ШМА73. Их крепят на высоте 3-4м над полом помещения на кронштейнах или стойках. Распределительные магистрали выполняют комплектными шинопроводами серии ШРА73 и ШРМ73. Конструктивно ШРА выполнен в виде короба, состоящий из 2х половин к котрорым на изоляторах закреплены 3 фазовых и нулевая неизолированные шины из алюминия. Соеденения шин секции болтовое. Присоединение ответвительных коробок штепсельное, для чего на боковых сторонах шинопровода предусмотрены окна с автоматически закрывающимися шторками. Подвод питания к шинопроводу осуществляеися через спец.вводные секции которые могут устанавливаться как вдоль линии так и на ее торцах. Ввод может осуществляться и сверху и снизу. Коммутационных аппаратов вводная секция не имеет. Устанавливаются в непосредственной близости технологич. оборудования на высоте не менее 2,5м на стойках, кранштейнах, подвесах.
20.Электропроводки в трубах, виды труб, выбор диаметра трубы.
Электропроводки в трубах (стальных и пластмассовых) выполняются только в тех случаях, когда не рекомендуется применение других способов прокладки. Электропроводки в трубах я/я надежными и в то же время наиболее трудоемкими и дорогостоящими.
Трубные проводки применяются для защиты проводов от механических повреждений, для защиты изоляции от воздействия неблагоприятных условий окружающей среды. Для защиты от механических повреждений трубопровод допускается делать негерметичным, а для защиты проводов от внешней среды он должен быть влаго- и пыленепроницаемым. Герметичность трубопровода обеспечивается уплотнением мест соединения труб между собой, их присоединения к ответвительным коробкам и различным электроприборам.
Цеховые сети, выполненные проводами, прокладывают открыто на изолирующих опорах, в стальных и пластмассовых трубах. Открытая прокладка допускается во всех помещениях,кроме помещений с взрывоопасной средой. Пластмассовые трубы для электропроводок применяют из винипласта, полиэтилена и полипропилена. Виниловые трубы жесткие, их применяют для скрытых и открытых прокладок во всех средах, кроме взрывоопаснох и пожароопасной, а также для проклдок в горячих цехах. Полиэтиленовые и полипропиленовые трубы рекомендуют при скрытой прокладке, в помещениях сухих,сырых, пыльных и с химичемки агрессивной средой.
Соединения или ответвления проводов в трубах выполнять запрещено, их делают только в коробках. Монтаж электропроводки в стальных трубах может производиться при открытой, скрытой и наружной прокладке. Стальные трубы применяются, когда не допускается прокладка проводов без труб и нельзя использовать неметаллические трубы. Перед монтажом трубы должны быть очищены от ржавчины, грязи и заусенцев. Для защиты от коррозии оболочки проводов и кабелей, трубы, прокладываемые открыто, окрашивают снаружи (желательно и внутри) или используют оцинкованные трубы. При прокладке в бетоне (скрытая прокладка) снаружи трубы не окрашивают для лучшего сцепления их поверхности с раствором.
