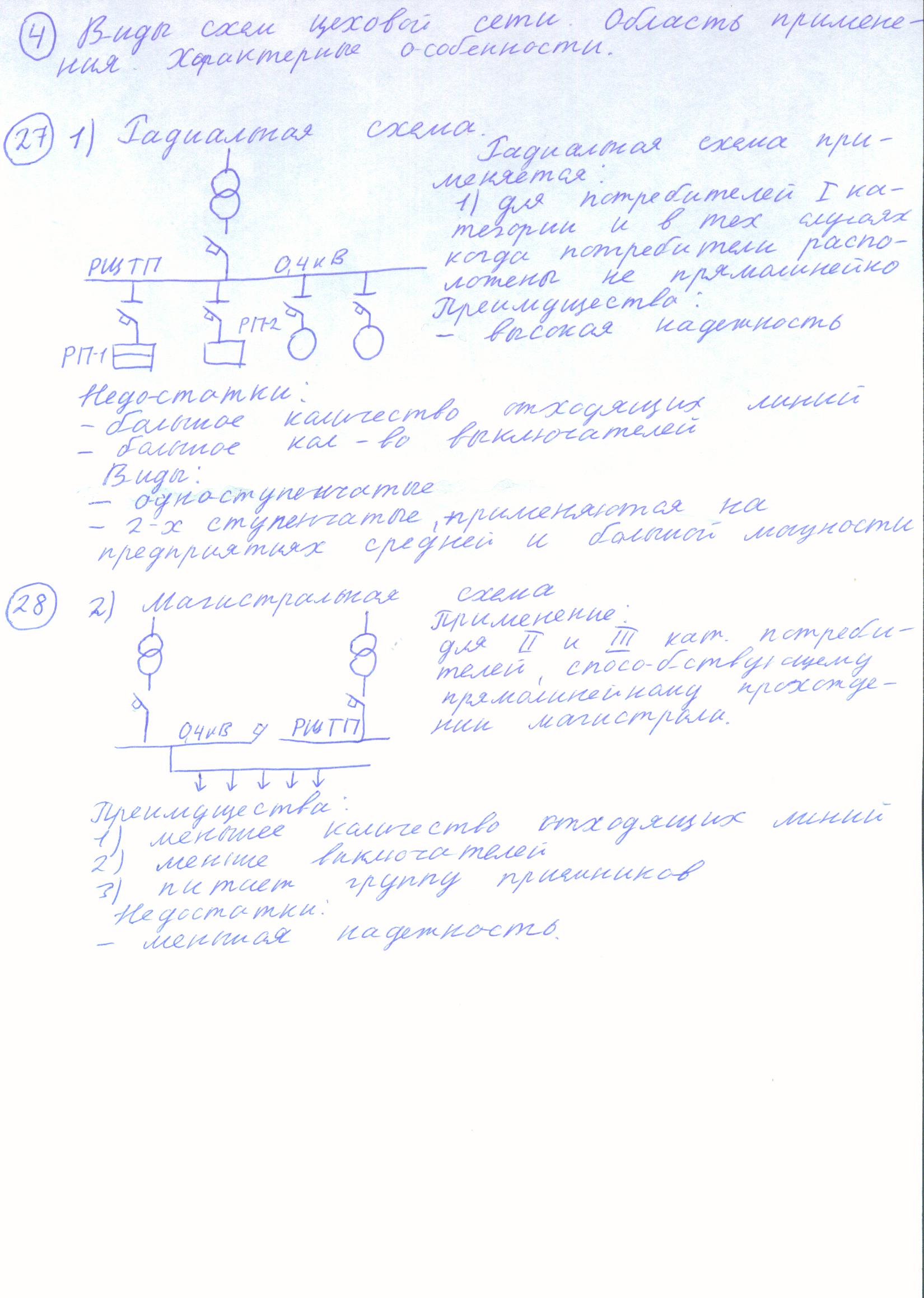

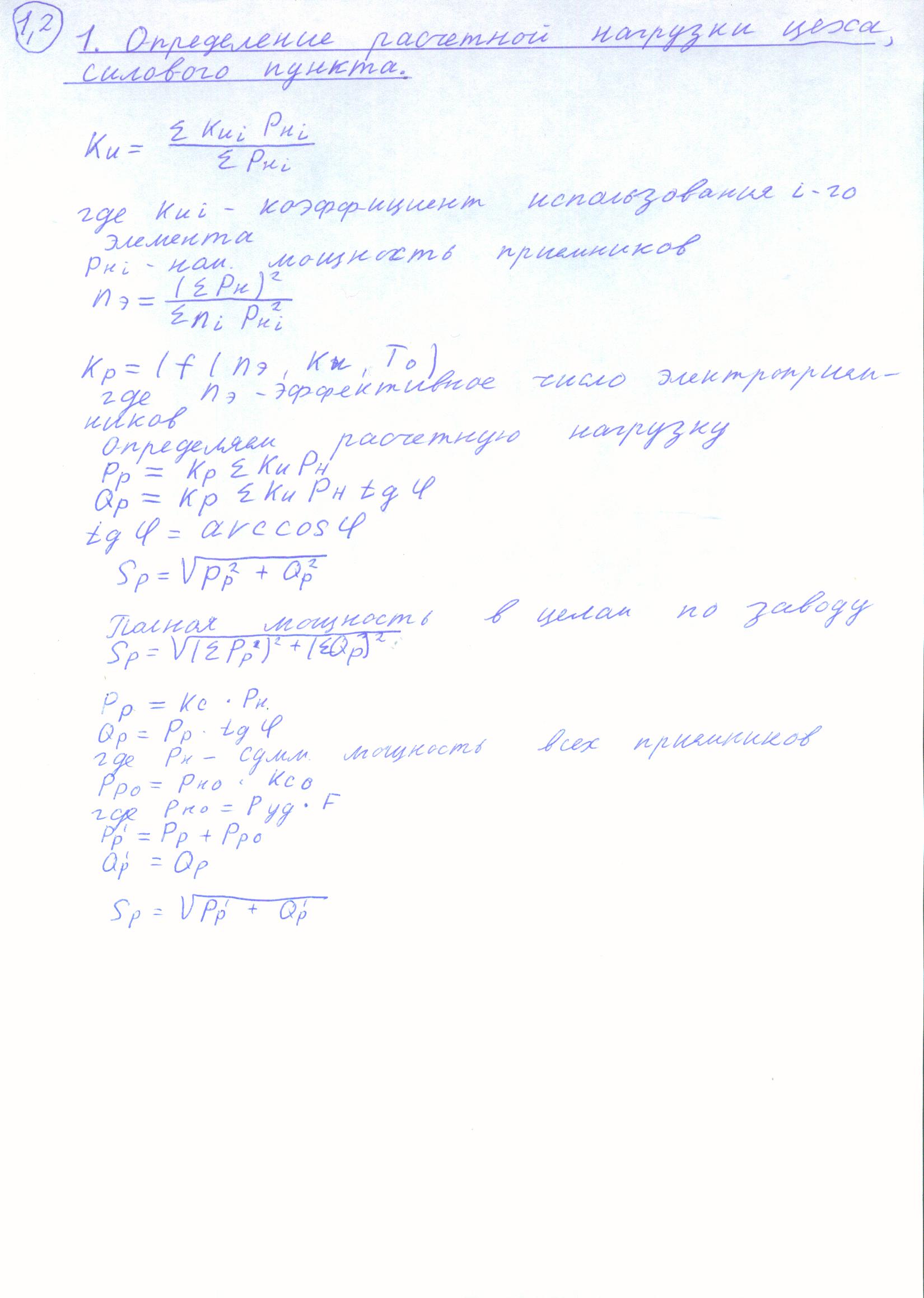

1. Определение расчетной нагрузки цеха, силового пункта

Мощность группы приемников: кВт

Для каждой группы электроприемников определяем среднюю нагрузку за наиболее загруженную смену:

кВт кВар

Групповые суммарные средние нагрузки за максимально загруженную смену:

кВт кВар

Максимальные расчетные нагрузки группы электроприемников:

В тех случаях когда n_э≤10 допускается определить Q_p =1,1·Q_см

В тех случаях когда n_э>10 допускается определить Q_p =Q_см

Определяем потери мощности в цеховых трансформаторах:

Определим расчетную мощность освещения цеха:

K_со – коэффициент спроса освещения

Определим номинальную мощность освещения по формуле:

F – площадь цеха P_уд – удельная мощность

Определяем расчетную нагрузку с учетом потерь мощности в ЦТП без учёта компенсирующих устройств:

Определяем мощность компенсирующих устройств:

tgφ_з=0,33

Расчетная нагрузка по цеху с учетом КУ и потерь в трансформаторе:

3. Выбор числа и мощности трансформаторов цеховой тп. Технико-экономическое обоснование выбора. Исходные данные.

Определяющими яв-ся расчетная мощность и категория потребителей.

1. При выборе кол-ва тр-ров необходимо стремиться к мин числу размеров и номиналов.

2. Предварительный выбор числа и мощности тр-в ЦТП произв-ся по распределению нагрузки по пунктам питания.

Кол-во тр-ров опр-ся категорией, а мощность исходя из расчетных нагрузок, т.о., чтобы осуществить питание при работе в нормальном режиме и в аварийном с учетом допустимой перегрузочной способности

- полная расчетная мощность без учета КУ

Условие выбора тр-ров: - для 2х тр-рной п\с, - для 1 тр-ой п\с.

Допустимые коэффициенты загрузки для 1 тр-ой п\с: Iкат – 0,65-0,7; IIкат - 0,75-0,8; III кат – 0,85-0,9.

Выбор мощности для энергоемких цехов (S_p>5000кВА) осущ-ся исходя из удельной хх

- при - тр-р мощностью 1000 кВА

- - 1600 кВА

- - 2500 кВА

ТЭР:

1. в соответствии со средой опред-м тип трансф. и выписываем паспортные данные:

2. опред к.з в норм и авар режиме:

3. опр-м затраты на п\с: , к- кап затраты или стоимость п\с, р_н – коэф эф-ти кап вложений, С_э – эксплуатационные расходы- , С_п –стоимость потерь эл энергии, С_а – стоим аморт отчислений;

, - потери электроэнергии, С₀ –стоимость кВт\ч

, к – стоимость п\с,  - коэф аморт отчислений

,

- приведенные потери мощ, отлич-ся от потерь в тр-х тем, что учит потери во всех элементах схемы. ; ; ;

6. Выбор силовых распределительных пунктов

На участках цеха для распределения электроэнергии, поступающей по питающим линиям, между группами силовых электроприемников, устанавливаются распределительные силовые шкафы.

Для управления отдельными электроприемниками, например кранами, устанавливаются ящики управления.

В этих устройствах (силовые шкафы и ящики управления) сосредоточена коммутационно-защитная аппаратура (рубильники, предохранители, автоматические выключатели), предназначенная для управления электроприемниками напряжением до 1 кВ, и их защиты от коротких замыканий и перегрузки.

Выбор распределительных силовых шкафов и ящиков осуществляется в зависимости от:

- расчетного тока группы электроприемников;

- количества присоединяемых ответвлений;

- значений пиковых токов присоединений.
