8. Сравнение сетей с коммутацией пакетов и каналов
Пример
Два коммутатора объединены каналом связи с пропускной способностью 100 Мбит/с. Пользователи сети подключаются к сети с помощью каналов доступа (access link) с пропускной способностью 10 Мбит/с. Предположим, что все пользователи создают одинаковый пульсирующий трафик со средней скоростью 1 Мбит/с. При этом в течение непродолжительных периодов времени скорость предложенной нагрузки возрастает до максимальной скорости канала доступа, то есть до 10 Мбит/с. Такие периоды длятся не более одной секунды. Предположим также, что все пользователи, подключенные к коммутатору S1, передают информацию только пользователям, подключенным к коммутатору S2.
Пусть представленная на рисунке сеть является сетью с коммутацией каналов. Поскольку скорость пользовательского трафика достигают 10 Мбит/с, каждому из пользователей необходимо установить соединение с пропускной способностью 10 Мбит/с. Таким образом, одновременно через сеть смогут передавать данные только 10 пользователей. Суммарная средняя скорость передачи данных через сеть будет равна только 10 Мбит/с (10 пользователей передают данные со средней скоростью 1 Мбит/с). Следовательно, линия связи между коммутаторами, хотя и имеет общую пропускную способность 100 Мбит/с, используется только на 10 %.

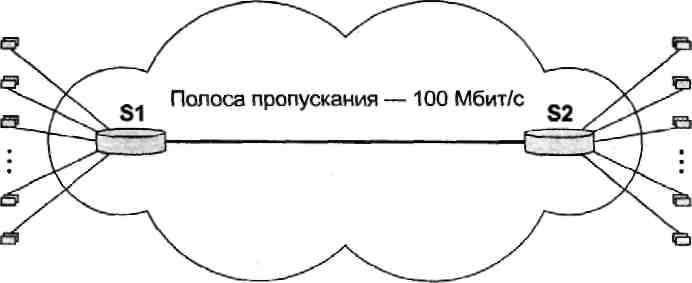

Рис. 3.15. Сравнение эффективности сетей с коммутацией пакетов и каналов
Рассмотрим вариант, когда та же сеть работает на основе техники коммутации пакетов. При средней скорости пользовательских потоков 1 Мбит/с сеть может передавать одновременно до 100/1 = 100 (!) информационных потоков пользователей, полностью расходуя пропускную способность канала между коммутаторами. Однако это справедливо, если емкости буферов коммутаторов достаточно для хранения пакетов на периодах перегрузки, когда суммарная скорость потока данных превышает 100 Мбит/с. Оценим необходимый объем буфера коммутатора S1. За период перегрузки в коммутатор S1 от каждого потока поступит 10 Мбит/с * 1 с =10 Мбит, а от 100 потоков — 1000 Мбит. Из этих данных за одну секунду коммутатор успеет передать в выходной канал только 100 Мбит. Значит, чтобы ни один пакет не был потерян во время перегрузки сети, общий объем входных буферов коммутатора должен быть не меньше 1000 - 100 - 900 Мбит, или более 100 Мбайт. Сегодняшние коммутаторы обычно имеют меньшие объемы буферов (1-10 Мбайт).
В заключение приведем табл. 3.1, в которой сведены свойства обоих видов сетей. На основании этих данных можно аргументировано утверждать, в каких случаях рациональнее использовать сети с коммутацией каналов, а в каких — с коммутацией пакетов.
Таблица 3.1. Сравнение сетей с коммутацией каналов и пакетов
Коммутация каналов |
Коммутация пакетов |
Необходимо предварительно устанавливать соединение |
Отсутствует этап установления соединения (дейтаграммный способ) |
Адрес требуется только на этане установления соединения |
Адрес и другая служебная информация передаются с каждым пакетом |
Сеть может отказать абоненту в установлении соединения |
Сеть всегда готова принять данные от абонента |
Гарантированная пропускная способность (полоса пропускания) для взаимодействующих абонентов |
Пропускная способность сети для абонентов неизвестна, задержки передачи носят случайный характер |
Трафик реального времени передается без задержек |
Ресурсы сети используются эффективно при передаче пульсирующего трафика |
Высокая надежность передачи |
Возможные потери данных из-за переполнения буферов |
Нерациональное использование пропускной способности каналов, снижающее общую эффективность сети |
Автоматическое динамическое распределение пропускной способности физического канала между абонентами |
