23.Стандартизация протоколов локальных сетей

В институте IEEE был организован комитет 802 стандартизации технологий LAN. Результатом работы комитета IEEE 802 стало принятие семейства стандартов IEEE 802.x, содержащих рекомендации по проектированию нижних уровней локальных сетей. Эти стандарты базировались на обобщении популярных фирменных стандартов, в частности Ethernet и Token Ring.

Структуру стандартов IEEE 802 иллюстрирует рис. 12.3.

Рис. 12.3. Структура стандартов IEEE 802.x

Помимо индивидуальных для каждой технологии уровней существует и общий уровень, который был стандартизован рабочей группой 802.2.

Появление этого уровня связано с тем, что комитет 802 разделил функции канального уровня модели OSI на два уровня:

• управление логическим каналом (Logical Link Control, LLC);

• управление доступом к среде (Media Access Control, MAC).

Основными функциями уровня MAC являются:

• обеспечение доступа к разделяемой среде;

• передача кадров между конечными узлами посредством функций и устройств физического уровня.

Если уровень MAC специфичен для каждой технологии и отражает различия в методах доступа к разделяемой среде, то уровень LLC представляет собой обобщение функций разных технологий по обеспечению передачи кадра с различными требованиями к надежности.

Так как в зависимости от требований приложения может понадобиться разная степени надежности, то рабочая группа 802.2 определила три типа услуг:

• Услуга LLC1 — это услуга без установления соединения и без подтверждения получения данных. LLC1 дает пользователю средства для передачи данных с минимумом издержек. В этом случае LLC поддерживает дейтаграммный режим работы, как и MAC, так что и технология LAN в целом работает в дейтаграммиом режиме.

• Услуга LLC2 дает пользователю возможность установить логическое соединение перед началом передачи любого блока данных и, если это требуется, выполнить процедур восстановления после ошибок и упорядочивание потока блоков в рамках установленого соединения.

• Услуга LLC3 — это услуга без установления соединения, но с подтверждением получения данных.

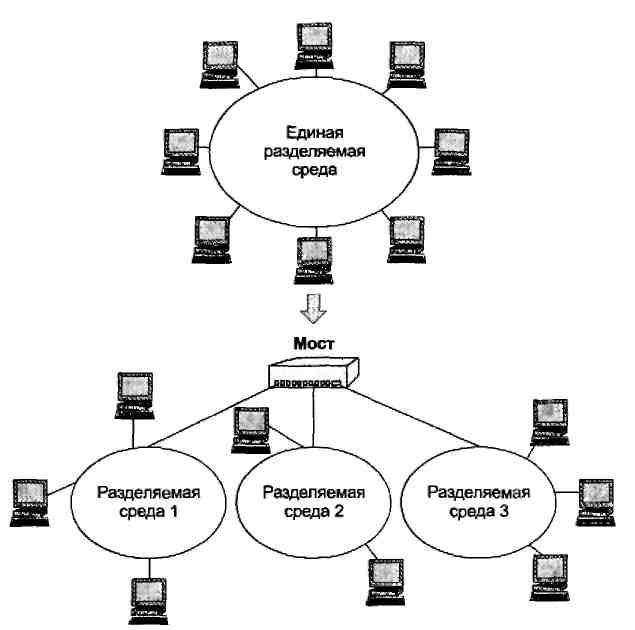

24.Ethernet со скоростью 10 Мбит/с на разделяемой среде

MAC-адреса

На уровне MAC, который обеспечивает доступ к среде и передачу кадра, для идентификации сетевых интерфейсов узлов сети используются регламентированные стандартом IEEE 802.3 уникальные 6-байтовые адреса, называемые МАС-адресами. Обычно МАC-адрес записывают в виде шести пар шестнадцатеричных цифр, разделенных тире или двоеточиями, например 11-A0-17-3D-BC-01. Каждый сетевой адаптер имеет, по крайней мере, один МАС-адрес.

Помимо отдельных интерфейсов, МАС-адрес может определять группу интерфейсов или даже все интерфейсы сети. Первый (младший) бит старшего байта адреса назначения является признаком того, что адрес является индивидуальным или групповым. Если он равен 0, то адрес является индивидуальным, то есть идентифицирует один сетевой интерфейсу, а если 1, то групповым. Групповой адрес связан только с интерфейсами, сконфигурированными (вручную или автоматически по запросу вышележащего уровня) как члены группы, номер которой указал в групповом адресе. Если сетевой интерфейс включен в группу, то наряду с уникальным МАС-адресом с ним ассоциируется еще один адрес — групповой. И в частном случае, если групповой адрес состоит из всех единиц, то есть имеет шестнадцатеричное представление OxFEFFFFFFFFFF, он идентифицирует все узлы сети и называется широковещательным.

Второй бит старшего байта адреса определяет способ назначения адреса - централизованный или локальный. Если этот бит равен 0 (что бывает почти всегда в стандартной аппаратуре Ethernet), это говорит о том, что адрес назначен централизованно по правилам IEEE 802.

Сетевые адаптеры Ethernet могут также работать в так называемом режиме неразборчивого захвата (promiscuous mode), когда они захватывают все кадры, поступающие на интерфейс, независимо от их МАС-адресов назначения. Обычно такой режим используется для мониторинга трафика, когда захваченные кадры изучаются затем для нахождения причины некорректного повеления некоторого узла или отладки нового протокола.

Форматы кадров технологии Ethernet

Существует несколько стандартов формата кадра Ethernet, На практике в оборудовании Ethernet используется только один формат кадра, а именно кадр Ethernet DIX, который иногда называют кадром Ethernet II по номеру последнего стандарта DIX. Этот формат представлен на рис. 12.5.

Р ис. 12.5. Формат кадра Ethernet DIX (II)

Первые два поля заголовка отведены под адреса:

• DA (Destination Address) MAC-адрес узла назначения;

• SA (Source Address) — МАС-адрсс узла отправителя. Для доставки кадра достаточно одного адреса — адреса назначения; адрес источника помещается в кадр для того, чтобы узел, получивший кадр, знал, от кого пришел кадр и кому нужно на него ответить.

• Поле Т (Туре, или EtherType) содержит условный код протокола верхнего уровня, данные которого находятся в поле данных кадра, например шестнадцатеричпос значение 08-00 соответствует протоколу IP. Это поле требуется для поддержки интерфейсных функций мультиплексирования и демультиплексирования кадров при взаимодействии с протоколами верхних уровней.

• Поле данных может содержать от 46 до 1500 байт. Если длина пользовательских данных меньше 46 байт, то это поле дополняется до минимального размера байтами заполнения. Эта операция требуется для корректной работы метода доступа Ethernet

• Поле контрольной последовательности кадра (Frame Check Sequence, FCS) состоит из 4 байт контрольной суммы. Это значение вычисляется по алгоритму CRC-32.

Кадр Ethernet DIX (II) не отражает разделения канального уровня Ethernet на уровень MAC и уровень LLC: его поля поддерживают функции обоих уровней, например иптерфейсные функции поля Готносятся к функциям уровня LLC, в то время как все остальные поля поддерживают функции уровня MAC.

Существуют еще три стандартных формата кадра Ethernet:

• Кадр 802.3/LLC является стандартом комитета IEEE 802 и построен в соответствии с принятым разбиением функций канального уровня на уровень MAC и уровень LLC. Поэтому результирующий кадр является вложением кадра LLC, определяемого стандартом 802.2, в кадр MAC, определяемого стандартом 802.3.

• Кадр Raw 802.3, или Novell 802.3, появился в результате усилий компании Novell по ускорению разработки своего стека протоколов в сетях Ethernet.

• Кадр Ethernet SNAP стал результатом деятельности комитета 802.2 по приведению предыдущих форматов кадров к некоторому общему стандарту и приданию кадру необходимой гибкости для учета в будущем возможностей добавления полей или изменения их назначения.

К ак уже было сказано, в настоящее время оборудованием Ethernet используются толькв кадры Ethernet DIX (II). Остальные форматы кадров, в том числе кадр 802.3/LLC, по-прежнему формально являющийся стандартным, вышли из употребления из-за более сложного формата, который оказался не нужен в условиях существования единой технологии канального уровня.
